Wysoka twardość i odporność na ścieranie Doskonała izolacja elektryczna Dobra przewodność cieplna

Nazwa marki:	ZMSH
Numer modelu:	4-calowe podłoża szafirowe C-plan SSP
MOQ:	25
Cena:	Fluctuates with market
Czas dostawy:	4-9 tygodni
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orientacja kryształowa:

Płaszczyzna C / A / R / M

Średnica:

2/4/6 cala

Grubość:

650 ± 15 um

Metoda wzrostu kryształów:

KY/EFG/CZ

Powierzchnia:

Polerowane lub według zastosowania

Typ polerowania:

SSP / DSP

Opis produktu

Informacje dotyczące substratów szafirowych

Substraty szafirowe są kluczowymi materiałami podstawowymi dla diod LED i urządzeń GaN.To podstawa aplikacji w dół rzeki wartych bilionów dolarów, mające znaczenie strategiczne i pionierskie.

W górnej części rzeki: alumina o wysokiej czystości (głównie 4N5 i wyższa), sprzęt do wzrostu kryształów (np. pieca Kyropoulosa) oraz pola termiczne wolframu-molibdenu.Niektóre wysokiej klasy surowce i podstawowe urządzenia nadal częściowo zależą od importu.

Środkowy strumień: wzrost kryształu szafiru → ekstrakcja rdzenia → cięcie → lapowanie → polerowanie → wzorowany substrat szafiru (PSS).

W dalszym ciągu: układy LED (odpowiadające za ponad 80% zużycia), elektronika użytkowa (płyty osłonowe, komponenty aparatów fotograficznych), półprzewodniki trzeciej generacji (urządzenia GaN power/RF), okna optyczne itp.Wykorzystanie w dalszym ciągu rozszerza się od tradycyjnych diod LED do zróżnicowanych dziedzin.

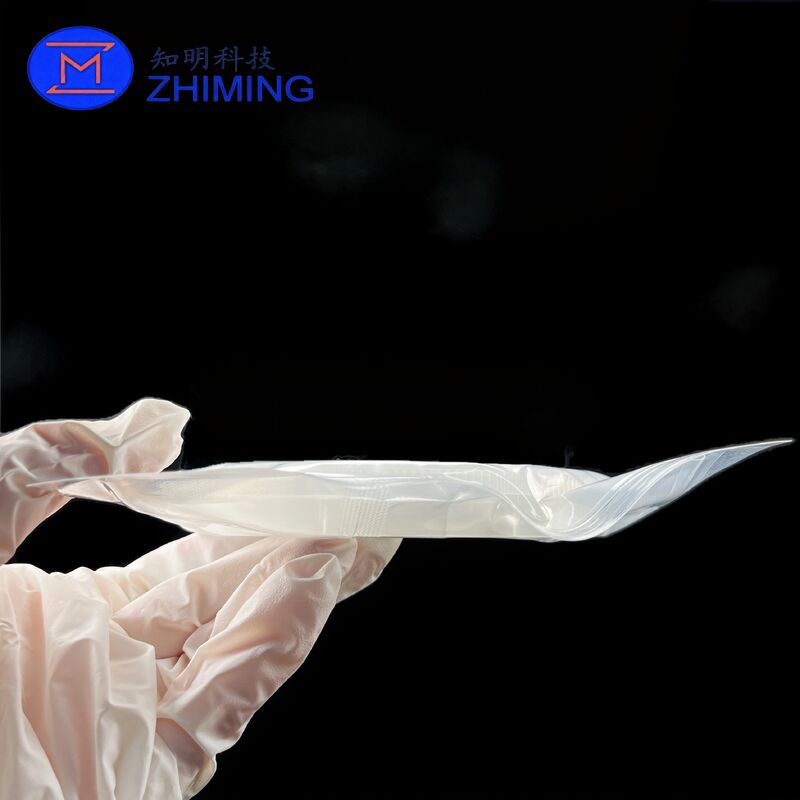

Substraty szafirowe SSP o płaszczyźnie C o długości 4 cali to jednokrystaliczne płytki aluminiowe (Al2O3) o orientacji krystalicznej (0001), wytwarzane głównie za pomocą metod wzrostu kryształów Kyropoulos (KY), HEM lub EFG.SSP to skrót od Single Side Polished: przednia powierzchnia gotowa do epi jest polerowana z najwyższą precyzją w celu uzyskania bardzo niskiej chropowości powierzchni, podczas gdy tylna strona pozostaje szlachetna.

Wysoka twardość i odporność na ścieranie Doskonała izolacja elektryczna Dobra przewodność cieplna

Kluczowe cechy

Wysokiej czystości monokrystaliczny materiał szafirowy

Nasze substraty szafirowe są wykonane z wysokiej czystości syntetycznej jednokrystalicznej glinu aluminowego (Al2O3) o bardzo wysokiej czystości 4N5/5N,specjalnie zaprojektowane do wysokiego standardu środowisk optoelektronicznych i półprzewodnikówMateriał charakteryzuje się doskonałą stabilnością termiczną, obojętnością chemiczną, odpornością na korozję plazmy oraz wyjątkową sztywnością mechaniczną.utrzymanie stabilnej fizycznej i optycznej wydajności w warunkach wysokotemperaturowej epitaksji, próżniowe przetwarzanie i trudne warunki chemiczne.

Wielokrotne opcje orientacji kryształowej dla różnych urządzeń

Substraty szafirowe są dostępne z głównymi orientacjami kryształowymi, aby spełniać różne wymagania półprzewodników i urządzeń optoelektronicznych.Substraty płaszczyzny C są zoptymalizowane do epitaksy GaN i masowej produkcji LED; Substraty płaszczyzny R obsługują SOS (Silicon-on-Sapphire) RF i urządzenia mikroelektroniczne o dużej prędkości; Opcje płaszczyzny A i płaszczyzny M obsługują urządzenia GaN niepolarne/półowe i specjalne komponenty laserowe.Dostępne są specjalne specyfikacje z zakrętu, aby poprawić jakość wzrostu epitaksyjnego i wydajność urządzenia.

Ultra-precyzyjne polerowanie i płaskość

Dostępne w stopniach SSP (Single Side Polished) i DSP (Double Side Polished), aby dopasować się do różnych scenariuszy procesu.z ściśle kontrolowanym TTVPowierzchnia ultragładka i wolna od wad doskonale spełnia standardy wzrostu epitaksji MOCVD, zapewniając jednolite osadzenie warstwy GaN i wysoką spójność wydajności chipu.

Doskonałe właściwości elektryczne i optyczne

Substraty szafirowe zapewniają lepszą izolację elektryczną i niską stratę dielektryczną, skutecznie izolując zakłócenia obwodów dla urządzeń półprzewodnikowych o wysokiej częstotliwości i mocy.Mają ultra szeroką przepustowość UV-Vis-IR, niski współczynnik wydzielania gazu i stabilna wydajność optyczna, dzięki czemu są idealne do zastosowania w optycznych elementach okiennych, precyzyjnych optoelektronicznych opakowaniach i środowiskach procesów półprzewodnikowych próżniowych.

Produkcja substratu precyzyjnego na zamówienie

Specyfikacje podłoża mogą być w pełni dostosowywane zgodnie z wymaganiami technicznymi klienta, w tym:

Średnica płytki: 2/3/4/6/8/12 cali
Standardowa i dostosowana grubość
Orientacja kryształowa i precyzyjne odchylenie
Tryby polerowania SSP / DSP
Tolerancja szorstkości powierzchni i płaskości
Wyroby o szerokości nieprzekraczającej 1 mm
Funkcjonalne wzory powierzchni (PSS/NPSS)
Poziom czystości i dokładny proces czyszczenia

Przetwarzanie funkcjonalne i niestandardowe usługi o wartości dodanej

Oprócz standardowych, gołych substratów szafirowych, dostarczamy kompleksowe, dostosowane do potrzeb procesy przetwarzania funkcjonalnego w celu wspierania zróżnicowanych zastosowań klientów.

Wytwarzanie podłoża z wzorami PSS / NPSS
Całkowita/krąg/krąg/ramy/lokalizowana metalizacja (powłoka Au/Ti/Cr/Ni)
Wycinanie ultracienkiej płytki i obróbka do łagodzenia naprężenia
Wyroby z tworzyw sztucznych, z tworzyw sztucznych
Wykończenie powierzchni na zamówienie (polerowanie/szlifowanie/piaszczanie)
Ścisła kontrola jakości i pełna certyfikacja COA

Zmiana na zamówienie i rozwiązania podłoża klasy OEM

Wspieramy opracowywanie i produkcję substratu szafirowego na zamówienie na podstawie rysunków klientów, próbek, parametrów procesu sprzętu,istniejące specyfikacje komponentów i wymagania inżynierii odwrotnejWszystkie produkty są zgodne ze standardami RoHS i REACH, zapewniając stabilne, wydajne rozwiązania podłoża do modernizacji procesów półprzewodnikowych, dopasowywania sprzętu i zlokalizowanych projektów wymiany.

Typowe zastosowania

Substraty szafirowe są podstawowymi materiałami podstawowymi szeroko stosowanymi w przemyśle optoelektronicznym i półprzewodnikowym, stosowanymi w następujących urządzeniach i procesach produkcyjnych:

Wytwarzanie płytek i epitaksy błękitno-zielonych/ultrafioletowych diod LED
Produkcja urządzeń wysokiej klasy mini LED / Micro LED
Urządzenia półprzewodnikowe mocy oparte na GaN i urządzenia łączności RF
Wysokiej częstotliwości układy zintegrowane SOS (Silicon-on-Sapphire)
Oświetlenie samochodowe, elementy optoelektroniczne zamontowane w pojazdach
Okna optyczne AR/VR i precyzyjne elementy optyczne
Czujniki MEMS i nośniki chipów mikrofluidowych
Okna optyczne o wysokiej precyzji i elementy transmisji podczerwieni
Urządzenia próżniowe półprzewodnikowe i części izolacyjne o niskim emisji gazów
Opakowania urządzeń optoelektronicznych o dużej mocy i substraty do zarządzania cieplnym

Substraty szafirowe zostały komercyjnie masowo wyprodukowane w głównych scenariuszach optoelektronicznych i półprzewodnikowych, charakteryzujące się stabilną konsystencją partii,niski wskaźnik wad i doskonała kompatybilność procesów.

Specyfikacja produktu

Pozycja	Specyfikacja
Produkt	Substrat szafirowy / płytka
Materiał	Syntetyczny szafir / Al2O3 pojedynczy kryształ
Metoda wzrostu	Kyropoulos / Wzrost podtrzymywany przez warstwy (EFG) z definicją krawędzi
Struktura kryształowa	Heksagonalne (α-Al2O3)
Średnica	2 " / 3" / 4 " / 6 " / 8 " lub dostosowane
Gęstość	Wykorzystuje się w tym celu urządzenia, o których mowa w pozycji 6A001.
Orientacja	c-płaszczyzna (0001) / a-płaszczyzna (11-20) / r-płaszczyzna (1-102) / m-płaszczyzna (10-10)
Wykończenie powierzchni	SSP (polerowane z jednej strony) / DSP (polerowane z dwóch stron) / Lapped / Ground
Jakość powierzchni	Wymagania w zakresie wykrywania w oparciu o MIL-PRF-13830B (np. 40/20, 20/10)
TTV (rozmiana całkowitej grubości)	≤ 5 μm (lub według wymagań klienta)
Łuk / warp	≤ 10 μm (lub według wymagań klienta)
Bruki (Ra)	Polerowane: ≤ 0,2 nm / Lapped: ≤ 0,5 μm
Rodzaj krawędzi	Z podstawowym płaskim / bez płaskiego (pełne okrągłe)
Długość płaska	Zindywidualizowane (według standardu SEMI lub rysunku klienta)
Profil krawędzi	W razie potrzeby wykonane z rozszczepów / zaokrąglone
Dopant / czystość	Wysoka czystość (≥ 99,99% Al2O3)
Powierzchnia	Niepowleczone / powłoka AR / powłoka ITO / powłoka metalowa dostępna
Zastosowanie	LED / Półprzewodnik / Optyka / RF i Mikrowave / Zegarek / Elektronika użytkowa

Dlaczego należy wybrać substraty szafirowe do zastosowań półprzewodnikowych i optoelektronicznych?

Substraty szafirowe są podstawowymi materiałami podstawowymi szeroko stosowanymi w epitacji półprzewodników, produkcji urządzeń optoelektronicznych i systemach przetwarzania mikroelektroniki.Służy jako nośnik GaN, ZnO i inne warstwy epitaksyalne, działają w ekstremalnych warunkach produkcyjnych o wysokiej temperaturze, silnej erozji osocza, korozji chemicznej,i pola elektromagnetyczne o wysokiej częstotliwości.

W porównaniu z tradycyjnym krzemu, kwarcu i zwykłymi materiałami podłoża ceramicznego, wysokiej czystości jednokrystalowe substraty szafiru posiadają wyższe właściwości fizyczne i chemiczne,powodując ich niezastąpienie w zaawansowanych procesach półprzewodnikowych i optoelektronicznychGłówne zalety obejmują:

Ekstremalna stabilność w wysokich temperaturach: Posiada temperaturę topnienia do 2050°C, utrzymuje stabilną strukturę kryształową i dokładność wymiarową w długotrwałych procesach epitaxy i grzania w wysokich temperaturach,skutecznie zapobiega deformacji podłoża i awarii urządzenia.
Bardzo wysoka sztywność mechaniczna i twardość: Z twardością Mohsa 9, drugą tylko po diamentie, zapewnia doskonałą odporność na zużycie i stabilność konstrukcyjną, odporność na uszkodzenia mechaniczne i wypaczenia podczas precyzyjnego cięcia,Etywanie i rozwój cienkich folii.
Wyższa obojętność chemiczna: Jest odporny na korozję przez różne kwasowe, alkaliczne i reaktywne gazy procesowe stosowane w produkcji półprzewodników, bez reakcji chemicznych lub pogorszenia powierzchni,zapewnienie bardzo czystych warunków procesu.
Doskonała odporność na plazmę i promieniowanie: Wytrzymuje długotrwałe bombardowanie plazmowe i promieniowanie ultrafioletowe w procesach osadzenia cienkich folii i grafowania, z niską częstotliwością uszkodzeń powierzchni i stabilną wydajnością.
Właściwości izolacyjne i dielektryczne: Dzięki wysokiej rezystywności i niskiej stratze dielektrycznej zapewnia niezawodną izolację elektryczną dla urządzeń optoelektronicznych o wysokiej częstotliwości i mocy, skutecznie zmniejszając zakłócenia sygnału.
Wysoka przepuszczalność optyczna: osiąga doskonałą przepustowość światła w zakresie ultrafioletu, widzialnym i podczerwonym, doskonale dostosowując się do przygotowania urządzeń emitujących światło i fotodetektorów.
Długotrwała trwałość procesu: Utrzymuje stałą płaskość powierzchni i jakość krystaliczną w powtarzających się i rygorystycznych procesach produkcji półprzewodników, znacznie zmniejszając częstotliwość wymiany podłoża i koszty produkcji.

Z powyższych powodów substraty szafirowe stały się preferowanym materiałem dla płytek epitaksowych LED, urządzeń półprzewodnikowych mocy,urządzenia częstotliwości radiowych mikrofalowych i inne podstawowe komponenty półprzewodników.

Wytwarzanie substratu z szafiru na zamówienie

Specjalizujemy się w tworzeniu substratu szafirowego dla półprzewodników i urządzeń optoelektronicznych.koncentrując się na wysokiej precyzji rozwiązaniach dostosowanych do produkcji przemysłowej i badań i rozwoju laboratoryjnychZłamiemy ograniczenia ustalonych standardowych specyfikacji i dostosowujemy podłoże w pełni zgodnie z rzeczywistymi parametrami procesu klienta,wymagania dotyczące dopasowania urządzeń i normy projektowania urządzeń.

Kompleksowe opcje dostosowywania obejmują parametry podłoża całego procesu i konstrukcje wspierające:

Parametry rdzenia podłoża szafiru

Średnica płytki (2/4/6/8 cali i specjalne, niestandardowe rozmiary)
Gęstość podłoża
Orientacja kryształowa (płaszczyzna C, płaszczyzna A, płaszczyzna R, płaszczyzna M i specjalne płaszczyzny kryształowe)
Kształt krawędzi i specyfikacje rozszczepiania
Projekt pozycjonowania płaskiego/odciętego
Nierówność i płaskość powierzchni
Wymagania dwustronne/polerowane jednostronne
Ultraczysta obróbka powierzchni i obróbka zmniejszająca naprężenie

Dopasowanie składników strukturalnych

Dostosowanie wielkości podłoża do urządzeń nośnych
Przetwarzanie otworów pozycyjnych i rowerów
Metalowe dopasowanie podstawy i konstrukcji obudowy
Specyfikacje interfejsów montażu i mocowania
Zestaw zintegrowany podłoża i części pomocniczych

Możemy dostarczyć gotowe zintegrowane komponenty złożone z substratów szafirowych i dopasowanych części metalowych/ceramicznych, aby spełnić potrzeby klientów w zakresie bezpośredniej instalacji i użytkowania.

Usługa wymiany i inżynierii odwrotnej

W przypadku wycofanych ze sprzedaży substratów szafirowych, części oryginalnych trudnych do pozyskania oraz niestandardowych substratów dostosowanych do potrzeb specjalnego sprzętu półprzewodnikowego,Świadczymy profesjonalne usługi inżynierii odwrotnej i produkcji zamiennychKlienci mogą dostarczyć następujące informacje w celu oceny i cytowania:

Numer części wyposażenia oryginalnego
Szczegółowe rysunki techniczne i specyfikacje parametrów
Wyraźne zdjęcia produktów i próbki fizyczne (nowe/użyte)
Dane o kluczowych wymiarach i parametrach kryształu
Informacje o modelu sprzętu pomocniczego i partii
Specyficzne scenariusze zastosowań i parametry środowiska procesu

Nasz profesjonalny zespół inżynierów przeprowadzi kompleksową ocenę struktury podłoża, wydajności kryształu, trudności przetwarzania i wykonalności produkcji przed formalną ofertą.Wszystkie dostosowane substraty zastępcze zostaną zoptymalizowane pod kątem kompatybilności procesówOstateczna wydajność dopasowania musi być potwierdzona zgodnie z klientami' rzeczywistej konfiguracji sprzętu i normami procesu produkcyjnego, aby zapewnić zerową różnicę w efekcie użytkowania.

Kontrola jakości

Wdrażamy precyzyjną kontrolę jakości wszystkich substratów szafirowych.i może dostarczać ukierunkowane elementy kontroli i kompletne raporty z badań zgodnie z wymaganiami projektu klienta i normami branżowymiPodstawowe treści kontroli obejmują:

Dokładna kontrola pełnowymiarowa (promiar, grubość, kalibracja tolerancji)
Wykrycie dokładności orientacji kryształowej
Badania płaskości powierzchni, warpage i chropowitości
Kontrola wad wizualnych (odcięcia, dziury, pęknięcia, włączenia)
Czystość i wykrywanie obciążeń powierzchni
Kontrola precyzji montażu i dopasowania tolerancji
Profesjonalna kontrola opakowań przeciwderzących się zderzeniom i przeciwpyłowych

Formalne sprawozdania z inspekcji z pełnymi danymi z badań mogą być dostarczane w celu wspierania weryfikacji materiałów przychodzących od klienta i identyfikowalności jakości produkcji.

Jakie informacje należy przesłać w celu uzyskania kwoty?

W celu zapewnienia dokładnej oferty i skrócenia cyklu dostawy należy podać następujące szczegółowe informacje podczas konsultacji:

Pełne rysunki techniczne produktu i arkusze parametrów
Wymogi dotyczące średnicy, grubości i tolerancji podłoża
Standardy orientacji kryształowej i obróbki powierzchni
Wymogi dotyczące wykończenia powierzchni, jakości polerowania i czystości
Parametry dopasowywanych komponentów pomocniczych (jeśli istnieją)
Marka, model i warunki procesów wspomagających urządzenia
Numer oryginalnej części OEM (jeśli dostępna)
Wymagana ilość i zapotrzebowanie na partię
Szczegółowy proces składania wniosków i ekstremalne wymagania środowiskowe

Jeżeli nie są dostępne kompletne rysunki techniczne, prosimy o dostarczenie jasnych zdjęć w wysokiej rozdzielczości i fizycznych próbek podłoża, aby nasz zespół mógł przeprowadzić badania parametrów i ocenę schematu.

Częste pytania

Do czego głównie wykorzystywane są substraty szafirowe?

Substraty szafirowe są podstawowymi materiałami nośnymi do produkcji półprzewodników i urządzeń optoelektronicznych, stosowanymi głównie w płytkach epitaksyalnych LED na bazie GaN, urządzeniach elektronicznych mocy, układach mikrofalowych RF,urządzenia fotoelektryczne ultrafioletowe, sprzęt do przetwarzania półprzewodnikowej plazmy i inne dziedziny, nadające się do epitakacji wysokotemperaturowej, osadzenia cienkich folii i precyzyjnych procesów grafowania.

Czy możecie dostarczyć zamówione części do montażu podłoża?

Oprócz pojedynczych płytek z szafiru, możemy dostosować różne dopasowane urządzenia, metalowe podstawy,elementy pozycjonowania i gotowe zestawy zintegrowane zgodnie z rysunkami i wymaganiami dotyczącymi próbek, realizując jednoosobowe wsparcie.

Czy możecie wyprodukować substraty zastępcze dla starego i specjalnego sprzętu?

Wspieramy pełną obsługę, w tym produkcję opartą na rysunkach i odwrotną inżynierię próbki.próbki fizyczne i informacje o sprzęcieNasz zespół zakończy dopasowanie wydajności i alternatywną produkcję.

Czy wszystkie podstawowe parametry substratów szafirowych można dostosować?

Wszystkie kluczowe parametry, m.in. wielkość podłoża, grubość, orientacja kryształu, obróbka krawędzi, szorstkość powierzchni,płaskość i stopień polerowania mogą być w pełni dostosowane zgodnie z wymaganiami procesu klienta w celu zaspokojenia indywidualnych potrzeb badawczo-rozwojowych i produkcyjnych.

Czy wspiera pan zamówienia na małe partie i prototypy?

W pełni wspieramy rozwój prototypu, badania laboratoryjne małych partii, utrzymanie sprzętu, wymianę i masową produkcję.Będziemy oceniać schemat produkcji i cytat zgodnie z dostosowanymi parametrami i trudności przetwarzania.
