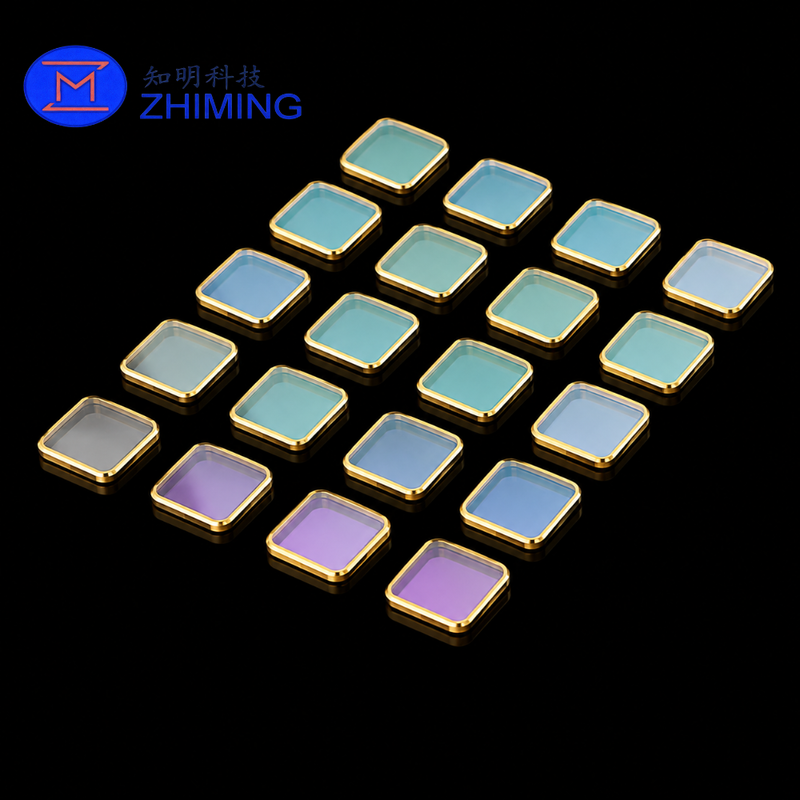

Precyzyjne metalizowane złotem elementy szafirowe do zastosowań optycznych, elektronicznych i półprzewodnikowych

Zapewniamy niestandardowe usługi metalizacji złota szafiru dla precyzyjnych komponentów szafirowych stosowanych w optycznych, elektronicznych, czujnikach, półprzewodnikach i zaawansowanych aplikacjach opakowaniowych.

Metalizacja złota może być selektywnie stosowana na wyznaczonych obszarach komponentów szafiru zgodnie z rysunkami klienta, w tym krawędzi, ramy, pierścienie, obszary kontaktowe i wzory na zamówienie.

Wspieramy szeroki zakres geometrii szafirów, w tym okrągłe okna, kwadratowe okna, prostokątne podłoże, pierścienie, ramy i niestandardowe części szafirów.Można wspierać zarówno ilości prototypu, jak i serii produkcyjnych.

Metalizacja złota na szafirze

Sapfir jest szeroko stosowany w wymagających zastosowaniach ze względu na jego doskonałą twardość, właściwości optyczne, izolację elektryczną i stabilność chemiczną.Wiele zestawów wymaga metalizowanego obszaru na powierzchni szafiru do późniejszego wiązania, połączenia elektrycznego, uszczelnienia lub integracji z innymi elementami.

Nasza usługa metalizacji szafiru pozwala klientom określić dokładnie, gdzie należy zastosować warstwę metalową.

Typowe konfiguracje obejmują:

• Złote metalizowane krawędzie szafirowe
• Złote ramy wokół otworów optycznych
• Okrągłe wzory metalizacji złota
• Metalizowane wzory kwadratowe i prostokątne
• Lokalizowane obszary metalizacji
• Metalizacja obwodowa
• Metalizacja na zamówienie
• Metalizacja dwustronna lub jednostronna
• Metalizacja na zamówionych elementach szafirowych

Geometria metalizacji może być wytwarzana zgodnie z rysunkami klienta i wymaganiami montażu.

Rodzaje składników szafiru

Możemy zapewnić przetwarzanie metalizacji różnych części szafiru, w tym:

Okna safirowe

Metalizacja złota może być stosowana wokół obwodu, zachowując jednocześnie centralny obszar optyczny.

Ta struktura jest powszechnie stosowana, gdy okno optyczne musi być zintegrowane z metalową obudową, zestawem czujników lub precyzyjnym zespołem.

Substraty szafirowe

Podstawy szafirowe kwadratowe, prostokątne i niestandardowe mogą być przetwarzane z lokalizowanymi metalowymi wzorami zgodnie z projektami klienta.

Składniki szafiru okrągłego

Okrągłe okna i dyski z szafirów mogą być wykonane z metalizacją złota o kształcie pierścienia wokół krawędzi lub innych określonych obszarów.

Części szafirowe w specjalnym kształcie

Oprócz standardowych części okrągłych i prostokątnych, możemy wspierać specjalnie ukształtowane komponenty szafirowe na podstawie rysunków klienta.

Specyfikacje dostosowywalne

Struktura warstwy złota, grubość metalizacji i wymagania procesu mogą być oceniane zgodnie z wnioskiem i rysunkiem klienta.

Dlaczego na szafirze używa się metalizacji złota

Złoto jest często wybierane jako odsłonięta warstwa metalu ze względu na doskonałą odporność na utlenianie, przewodność elektryczną i kompatybilność z wieloma precyzyjnymi procesami montażu.

Połączenie szafiru z lokalizowaną metalizacją złota zapewnia zalety obu materiałów:

Sapphire zapewnia:

• Wysoka twardość
• Doskonała odporność na zużycie
• Izolacja elektryczna
• Stabilność w wysokich temperaturach
• Odporność chemiczna
• Dobra przejrzystość optyczna
• Stabilność wymiarowa

Metalizacja złota zapewnia:

• Obszary kontaktowe o przewodzie
• Powierzchnie metalowe odporne na utlenianie
• Określone obszary łączenia lub łączenia
• Lokalizowane metalowe interfejsy
• Integracja z pakietami elektronicznymi i optycznymi

W rezultacie powstał precyzyjny element, który łączy w sobie właściwości mechaniczne i optyczne szafiru z funkcjonalnymi częściami metalowymi.

Precyzyjne sterowanie wzorami

W przypadku wielu aplikacji B2B wyzwaniem nie jest po prostu odkładanie złota na szafirze.

Ważnym wymogiem jest kontrola:

• Rozmiary powierzchni metalizowanej
• Pozycja wzoru
• Definicja krawędzi
• Optyczna przejrzysta przysłona
• Zrównoważenie geometrii szafiru z metalowym wzorem
• Czyszczenie powierzchni
• Konsystencja powłoki
• Powtarzalność od partii do partii

Produkujemy według rysunków klienta, więc metalizowany wzór może pasować do końcowej struktury montażu.

W przypadku okien optycznych szczególną uwagę można zwrócić na utrzymanie centralnej przysłony optycznej wolnej od niechcianej metalizacji.

Formy niestandardowe i małe precyzyjne części

Wiele projektów związanych z metalizacją szafirów obejmuje elementy o wielkości zaledwie kilku lub kilkudziesięciu milimetrów.

W związku z tym obsługa, ustawienie i utrzymanie stałej metalizacji na małych elementach szafirowych może być wyzwaniem.

Wspieramy przetwarzanie na zamówienie małych szafirowych okien i podłoża, w tym:

• Małe okrągłe szafirowe okna
• Miniactwo dysków szafirowych
• Okna z szafirów kwadratowych
• Płyty z szafirów prostokątnych
• Ramy z safirów
• Pierścienie z szafiru
• Części z szafirów o specjalnej geometrii

W celu ponownej produkcji można ocenić zamontowane na zamówienie urządzenia i metody przetwarzania.

Wnioski

Złoto-metalizowane komponenty szafirowe mogą być stosowane w:

• Zestawy czujników optycznych
• Systemy laserowe
• Urządzenia fotoniczne
• Sprzęt półprzewodnikowy
• Opakowania elektroniczne
• Moduły optyczne precyzyjne
• Okna detektorów
• Zestawy próżniowe i hermetyczne
• Czujniki wysokiej temperatury
• Instrumenty naukowe
• Systemy optyczne lotnicze
• Komponenty elektroniczne i optoelektroniczne na zamówienie

Usługa metalizacji szafirów OEM

Koncentrujemy się na produkcji na zamówienie, a nie tylko na dostarczaniu standardowych części z szafiru.

Klienci mogą dostarczyć rysunek wskazujący:

• Wymiary szafiru
• Gęstość
• W razie potrzeby orientacja szafirowa
• Wykończenie powierzchni
• Optyczna przysłona
• Miejsce metalizacji
• Szerokość metalizacji
• Wymiary wzoru
• Wymogi dotyczące warstwy złota
• Tolerancje wymiarowe
• Ilość

Nasz zespół inżynierów może ocenić wymagania związane z obróbką i metalizacją szafiru razem, zmniejszając potrzebę pozyskiwania przetwarzania i metalizacji szafiru od oddzielnych dostawców.

Produkcja prototypu i serii

W przypadku nowych projektów niewielkie ilości mogą być wykorzystywane do oceny inżynieryjnej przed przejściem do większych partii produkcyjnych.

Typowe etapy projektu obejmują:

Przegląd rysunku → obróbka szafiru → polerowanie → czyszczenie → metalizacja → kontrola → opakowanie

Dokładna trasa produkcji zależy od struktury części i wymogów metalizacji.

Kontrola jakości

Wymagania dotyczące kontroli mogą być dostosowywane do zastosowania.

Dostępne elementy kontroli mogą obejmować:

• Ogólne wymiary
• Gęstość
• Wymiary wzoru metalizacji
• Pozycja wzoru
• Wizualny wygląd
• Warunki powierzchni
• Optyczna przejrzysta przysłona
• Stan krawędzi
• Konsystencja powierzchni metalizowanej

Dodatkowe wymagania dotyczące kontroli można omówić podczas oferty.

Informacje wymagane do cytowania

W celu szybkiej oferty proszę podać:

1. Rysunek części szafiru
2. Ogólne wymiary
3. Gęstość
4. Wymagana ilość
5. Orientacja szafirowa, jeżeli określona
6. Wymogi dotyczące polerowania powierzchni
7. Obszar metalizacji i wzór
8. Wymagania dotyczące warstwy złota lub metalowego stosu, jeżeli zostały już określone
9. Tolerancje wymiarowe
10. Metoda stosowania lub montażu

Jeśli konstrukcja metalizacyjna nie została jeszcze sfinalizowana, można również wysłać nam rysunek montażu do oceny.

Częste pytania

Czy można zmetalizować złoto tylko wokół krawędzi szafirowego okna?

Można wykonywać metalizację lokalnego obwodu lub metalizację w stylu ramy zgodnie z rysunkiem klienta przy jednoczesnym zachowaniu wymaganej przysłony.

Możecie przetworzyć zarówno okrągłe, jak i kwadratowe części szafiru?

Można ocenić metalizację okrągłych, kwadratowych, prostokątnych i niestandardowo ukształtowanych elementów szafiru.

Czy złoty wzór może być dostosowany?

Można wykonywać wzory pierścieniowe, ramkowe, krawędziowe i inne lokalizowane metalizacje zgodnie z rysunkami.

Czy możesz dostarczyć komponent z szafiru i metalizację razem?

Tak, możemy wspierać obróbkę szafiru, polerowanie i metalizację jako zintegrowaną usługę produkcji na zamówienie.

Czy wspiera pan prototypowe ilości?

Tak, można wspierać produkcję prototypu i małych partii w celu kwalifikacji przed produkcją masową.
