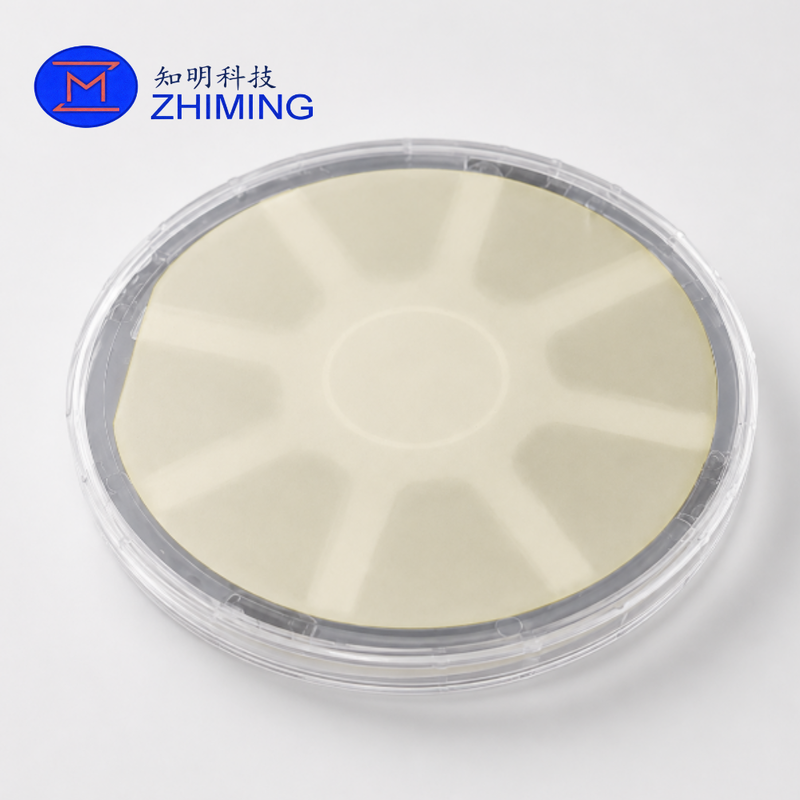

2D Semiconductor WS₂ na Sapphire do badań i rozwoju urządzeń

ZMSH dostarcza wysokiej jakości WS2 na płytkach szafirowych zawierających ciągłe, wielowarstwowe folie wolframu disulfurowego (WS2) uprawiane na substratach szafirowych.Jako reprezentatywny materiał z dichalkogenidu metalu przejściowego (TMD), WS2 przyciągnął znaczącą uwagę dla elektroniki nowej generacji, optoelektroniki, fotodetektorów, czujników i zaawansowanych badań nad półprzewodnikami.

Nasze płytki WS2 oferują doskonałą jakość kryształową, wysoką jednolitość folii, gładką morfologię powierzchni i silną wydajność optyczną, co czyni je idealnymi dla uniwersytetów, instytutów badawczych,Laboratoria półprzewodnikowe, oraz projekty B+R na całym świecie.

Kluczowe cechy

• Film wielowarstwowy WS2 ciągły
• Wysokiej jakości sześciokątna struktura krystaliczna
• Doskonała jednolitość skali płytki
• Silna reakcja fotoluminescencyjna (PL)
• Powierzchnia ultragładka (RMS ≈ 0,11 nm)
• Substrat szafirowy o doskonałej stabilności termicznej
• Dostępne w rozmiarach waferów 2 i 4 cali
• Odpowiednie do produkcji urządzeń i charakterystyki materiałów
• Dostępne specyfikacje na zamówienie

Specyfikacje

Dlaczego wybrać WS2 na Sapphire?

WS2 łączy w sobie odpowiednią przepustkę, silną interakcję światło-materia i doskonałe właściwości transportu nośnika,co czyni go jednym z najbardziej obiecujących materiałów półprzewodnikowych 2D poza konwencjonalnymi technologiami krzemu..

Substrat z szafiru zapewnia:

• Wysoka stabilność termiczna
• Doskonała przejrzystość optyczna
• Wyższa wytrzymałość mechaniczna
• Odporność chemiczna
• Niezawodna platforma do wzrostu na skalę płytek

W porównaniu z płatkami pełnionymi mechaniczną skórą, filmy WS2 w skali płytki zapewniają lepszą spójność, powtarzalność i skalowalność w badaniach i rozwoju urządzeń.

Wyniki charakterystyki

Morfologia powierzchni

Pomiary mikroskopii sił atomowych (AFM) pokazują ultragładką powierzchnię o grubości RMS około 0,11 nm, nadającą się do wytwarzania urządzeń w nanoskali.

Jakość kryształowa

Zaawansowane techniki charakterystyki, w tym GIXRD i GI-WAXS potwierdzają wysoką jakość kryształu i doskonałą orientację w płaszczyźnie.

Wydajność optyczna

Silna intensywność fotoluminescencji (PL) i wąska FWHM wskazują na lepszą jakość optyczną i jednolitość materiału.

Weryfikacja materiału

Spektroskopia Ramana potwierdza charakterystyczne trzęsienia WS2, weryfikując skład materiału i integralność strukturalną.

Wnioski

Badania nad półprzewodnikami 2D

Podstawowe badania transportu nośnika, właściwości elektronicznych i materiałów o niskich wymiarach.

Urządzenia optoelektroniczne

Odpowiednie do fotodetektorów, czujników optycznych, urządzeń emitujących światło i badań modulacji optycznej.

Zaawansowane urządzenia logiczne

Platforma badawcza dla nowej generacji architektury tranzystorów i ultracienkiego kanału półprzewodnikowego.

Sztuczna inteligencja i neuromorficzne obliczenia

Wschodzący materiał kandydujący do przyszłego sprzętu komputerowego i nowych struktur urządzeń.

Czujniki gazu

Wysoka czułość powierzchni umożliwia wykrywanie gazów i monitorowanie środowiska.

Biosensory

Odpowiedni do badań biochemicznych i diagnostycznych.

Elastyczne badania w dziedzinie elektroniki

Może być wykorzystywany jako platforma rozwoju i transferu dla elastycznego rozwoju urządzeń elektronicznych.

Badania naukowe

Szeroko stosowane przez uniwersytety, krajowe laboratoria i instytuty badawcze półprzewodników.

Dostępne produkty

Usługi personalizacji

ZMSH dostarcza dostosowane rozwiązania płyt WS2 w oparciu o wymagania klientów:

• Zastosowane rozmiary płytek
• Różne rodzaje podłoża
• Ustawienie grubości folii
• Specyfikacje badawcze
• Wsparcie w produkcji urządzeń
• Sprawozdania z charakterystyki materiału

Prosimy o kontakt w celu uzyskania informacji o wymaganiach i dyskusjach dotyczących projektu.

Zalety ZMSH

• Profesjonalny dostawca płyt półprzewodnikowych
• Doświadczenie w zakresie materiałów 2D i półprzewodników złożonych
• Ścisła kontrola jakości
• Globalne wsparcie w zakresie transportu morskiego
• Możliwość produkcji płytek na zamówienie
• Wsparcie techniczne dla projektów badawczych

Częste pytania

Co to jest WS2?

WS2 (Tungsten Disulfide) jest dwuwymiarowym półprzewodnikiem należącym do rodziny metalów przejściowych (TMD).Wykazuje doskonałe właściwości optyczne i elektroniczne dla zastosowań półprzewodników nowej generacji.

Po co używać szafiru jako podłoża?

Sapphire oferuje doskonałą stabilność termiczną, przejrzystość optyczną, odporność chemiczną i wytrzymałość mechaniczną, co czyni go idealnym podłożem do wysokiej jakości wzrostu WS2.

Jakie rozmiary płytki są dostępne?

Standardowe rozmiary obejmują 2 i 4 cali płytki.

Możesz podać dane charakterystyczne?

Tak. Raporty AFM, Raman, PL, PL Mapping, TEM, GIXRD i GI-WAXS są dostępne w zależności od wymagań projektu.

Czy można je dostosować?

Wspieramy niestandardowe typy podłoża, rozmiary płytek, grubość folii i specyfikacje badawcze.
