Kompozyt termiczny diamentowo-miedziany – Wysoka przewodność cieplna, regulowana rozszerzalność cieplna i doskonała stabilność

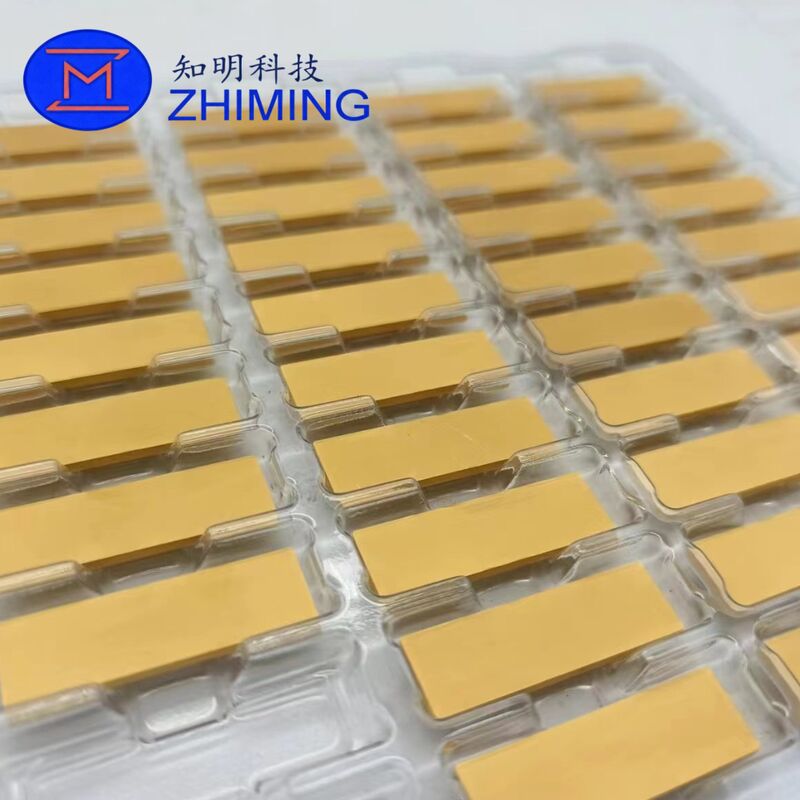

Diamentowo-miedziany kompozyt termiczny

Przegląd produktu

Diamentowo-miedziany kompozyt przewodzący ciepło jest zaawansowanym materiałem wytworzonym poprzez przetwarzanie serii proszków diamentowych w procesie PVD.regulowany współczynnik rozszerzenia cieplnego (CTE), wysokiej wytrzymałości mechanicznej i niezawodnej stabilności termicznej, co czyni go idealnym rozwiązaniem do elektroniki mocy, półprzewodników, laserów i wysokowydajnych podłoże kompozytowe.

Główne zalety

• Wysoka przewodność cieplna: przewodność cieplna przekracza 700 W/m·K, zapewniając lepsze rozpraszanie ciepła

• Regulowalne CTE: Można go dostosować do 512 ppm/K poprzez połączenie z miedzią lub kompozytami (CPC, CMC), zmniejszając ryzyko pęknięcia złącza lutowego

• Wysoka wytrzymałość mechaniczna: wytrzymałość gięcia > 300 MPa, zapewniająca wysoką niezawodność

• Niezawodna stabilność termiczna: wytrzymuje wstrząsy termiczne w temperaturze od -65°C do 150°C przez 1000 cykli z < 5% pogorszeniem wydajności

• Doskonała spawalność: obsługuje spawanie miedzi i srebra, łatwą integrację z elementami elektronicznymi

• Kosztowo efektywne i skalowalne: zaawansowany proces umożliwia jednolitą produkcję na dużych powierzchniach

Specyfikacje techniczne

Wnioski

1. Chłodzenie komponentów elektronicznych o wysokiej mocy: zastępuje tradycyjne podłoża miedziane, znacząco zmniejszając temperatury punktów gorących

2. Substraty kompozytowe: mogą być prasowane za pomocą CPC lub CMC w celu przygotowania kompozytów diamentowo-miedziano-CMC, kontrolując ogólną CTE do 912 ppm/K

3. W pełni miedziane kompozyty: zastępuje czystą miedź w modułach o dużej mocy w celu poprawy wydajności termicznej i niezawodności

Dostosowanie

• Dostosowywalna grubość, przewodność cieplna i CTE zgodnie z wymaganiami projektu

• Wspiera różne metody obróbki powierzchni i projekty konstrukcyjne dla złożonych potrzeb inżynierskich

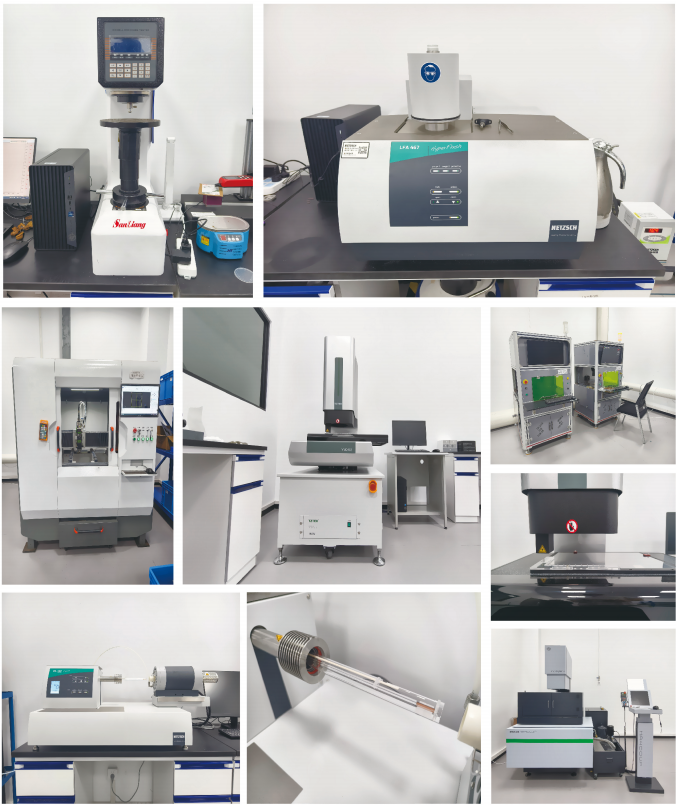

Zdolności przetwórcze i produkcyjne

Częste pytania

1: Jakie są główne zalety termowodzących kompozytów diamentowo-miedzianych w porównaniu z czystą miedzią?

Kompozyty diamentowo-miedziane oferują znacznie wyższą przewodność cieplną (≥ 700 W/m·K) niż czysta miedź, umożliwiając jednocześnie dostosowanie współczynnika rozszerzenia cieplnego (CTE) w zakresie 5 ‰ 10 ppm/K.Zmniejsza to niezgodność termiczną z chipami półprzewodnikowymi i substratamiPonadto materiały diamentowo-miedziane zapewniają większą sztywność i lepszą stabilność termiczną w przypadku powtarzających się cykli termicznych.

2: Czy przewodność cieplna i CTE można dostosować do różnych zastosowań?

Poprzez dostosowanie zawartości diamentów, struktury miedzi i kompozycji, przewodność cieplna, grubość i CTE mogą być precyzyjnie kontrolowane.Materiał może być również laminowany lub tłoczony substratami CPC lub CMC, umożliwiając dostosowanie ogólnej CTE do 9 ‰ 12 ppm/K dla zwiększenia niezawodności w modułach elektronicznych o dużej mocy.

3: Czy kompozyt diamentowo-miedziany jest kompatybilny ze standardowymi procesami obróbki i lutowania?

Kompozyt jest zaprojektowany do obsługi precyzyjnego obróbki i może być dostarczany z kontrolowaną chropowatością powierzchni i równoległością.umożliwiające łatwą integrację w istniejących procesach pakowania i montażuMateriał utrzymuje stabilną wydajność po 1000 cyklach wstrząsu cieplnego w temperaturze od 65°C do 150°C, zapewniając długotrwałą niezawodność.
