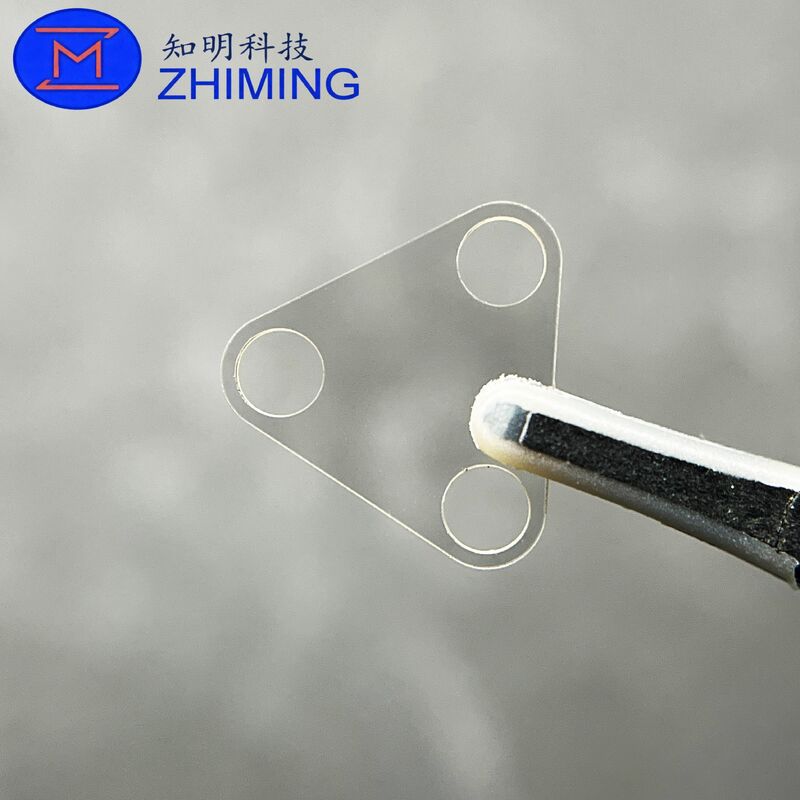

Niestandardowy trójkątny komponent szafirowy z precyzyjnym otworem przelotowym

Wprowadzenie do produktu

Nasze niestandardowe trójkątne komponenty szafirowe są zaprojektowane do zaawansowanych zastosowań przemysłowych wymagających ekstremalnej wytrzymałości mechanicznej, stabilności termicznej i odporności chemicznej. Wyprodukowane z wysokiej czystości 99,9% monokrystalicznego szafiru (Al₂O₃), komponenty te charakteryzują się unikalną trójkątną geometrią z precyzyjnie wywierconymi otworami przelotowymi.

Produkt ten jest idealny do zastosowań takich jak obsługa płytek półprzewodnikowych, wzierniki wysokociśnieniowe i czujniki optyczne, gdzie standardowe szkło lub ceramika nie spełniają wymagań wydajności.

Możliwości techniczne produkcji

Aby upewnić się, że Twój projekt jest zoptymalizowany pod kątem produkcji, zapewniamy następujące specyfikacje dotyczące obróbki szafiru:

Uwagi:

• Geometria trójkątna i położenia otworów przelotowych mogą być w pełni dostosowane do rysunków CAD lub STEP.

• Wysoka powtarzalność zapewnia stałą jakość w zastosowaniach przemysłowych.

Kluczowe zalety wydajności

• Ekstremalna twardość: Twardość 9 w skali Mohsa zapewnia doskonałą odporność na zarysowania i trwałość w środowiskach ściernych.

• Wysoka odporność termiczna: Utrzymuje integralność strukturalną w ekstremalnie wysokich temperaturach, idealna do wymagających zastosowań przemysłowych i półprzewodnikowych.

• Szeroka transmisja optyczna: Wysoka przezroczystość od UV (190 nm) do Mid-IR (5000 nm), wspierająca szeroki zakres zastosowań optycznych.

• Odporność chemiczna i plazmowa: Doskonała trwałość w środowiskach korozyjnych lub bogatych w plazmę.

• Zerowe wydzielanie gazów: Odpowiednie dla Ultra-wysokiej próżni (UHV) i procesów w pomieszczeniach czystych.

Typowe zastosowania

• Przemysł półprzewodnikowy: Odporne na plazmę trójkątne płyty podporowe, kołki pozycjonujące płytki i precyzyjne uchwyty wyrównujące.

• Precyzyjne systemy płynów: Mikro-otwory (0,2 mm) do dysz chemicznych wysokociśnieniowych lub zastosowań strumieni wodnych.

• Systemy optyczne: Pryzmaty trójkątne, precyzyjne mocowania okien i komponenty wymagające wysokiej przejrzystości optycznej.

• Lotnictwo i czujniki wysokotemperaturowe: Okna obserwacyjne o ekstremalnym ciśnieniu i obudowy czujników optycznych wysokotemperaturowych.

Często zadawane pytania (FAQ)

P1: Jaka jest najmniejsza średnica otworu, jaką można uzyskać w trójkątnym komponencie szafirowym?
Możemy precyzyjnie obrabiać otwory o średnicy do 0,2 mm z tolerancją ±0,01 mm za pomocą zaawansowanego wiercenia ultradźwiękowego lub laserowego. Powstałe ściany otworów są gładkie i wolne od odprysków.

P2: Czy kształt trójkątny i położenia otworów mogą być dostosowane?
Tak. Oferujemy pełne dostosowanie geometrii trójkąta (równoboczny, prostokątny lub inne typy) i dokładnych lokalizacji otworów. Rysunki CAD, STEP lub PDF można przesłać do oceny wykonalności.

P3: Jak zapewniacie wysoką jakość powierzchni i płaskość?
Każdy komponent przechodzi rygorystyczną kontrolę za pomocą interferometrów i komparatorów optycznych. Gwarantujemy Zarysowania/Wżery 20/10 zgodnie ze standardem MIL-PRF-13830 i płaskość powierzchni do λ/10 @633 nm, odpowiednią dla precyzyjnych ścieżek optycznych.

P4: Dlaczego warto wybrać szafir zamiast topionego kwarcu lub ceramiki glinowej?
Szafir zapewnia doskonałą twardość mechaniczną, odporność termiczną, trwałość plazmową i chemiczną oraz szeroką transmisję optyczną, co czyni go idealnym do ekstremalnych warunków, w których inne materiały zawodzą.

P5: Co jeśli mój projekt przekracza standardowe specyfikacje?
Często pracujemy nad projektami badawczo-rozwojowymi i niestandardowymi o wymagających geometriach. Jeśli Twój projekt wykracza poza wymienione parametry, skontaktuj się z nami — często możemy zapewnić rozwiązania dla unikalnych lub „niemożliwych” wymagań.
