| Nazwa marki: | ZMSH |
| MOQ: | 50 |
| Czas dostawy: | 2-4 TYGODNIE |
| Warunki płatności: | T/T |

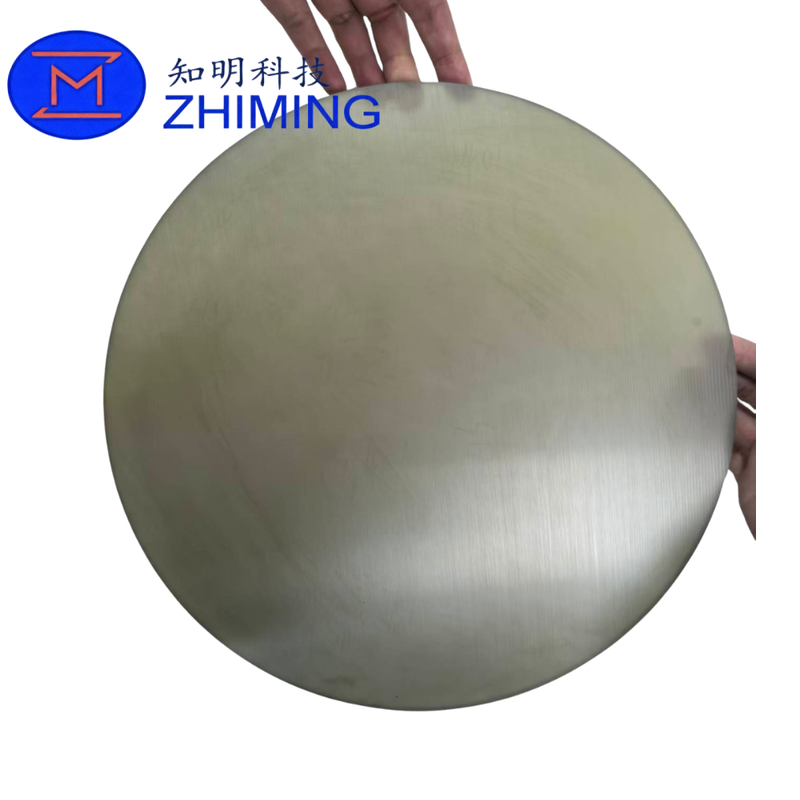

12-calowy (300 mm) podłoże z węglanu krzemu (SiC) jest dużego średnika szerokopasmowego materiału półprzewodnikowego przeznaczonego do zaawansowanej elektroniki mocy i produkcji urządzeń wysokiej częstotliwości.W porównaniu z konwencjonalnymi płytkami SiC o pojemności 6 i 8 cali, 12-calowy format znacznie zwiększa użytkową powierzchnię płytki, umożliwiając większą wydajność urządzenia na płytkę, zwiększoną wydajność produkcji i zmniejszone koszty na matrycę.
Niniejsza specyfikacja obejmuje trzy rodzaje podłoża:
4H SiC typu N klasy produkcyjnej
4H SiC N-typ Dummy Grade
4H SiC półizolacyjny (SI) stopień produkcji
Wartości te obsługują zastosowania od kalibracji sprzętu i rozwoju procesów po produkcję urządzeń o wysokiej niezawodności.
Karbid krzemowy 4H-N to dopingowany azotem, sześciokątny krystaliczny materiał półprzewodnikowy o szerokim przepływie pasmowym o przepływie pasmowym około 3,26 eV. Ma:
Wysoka siła pola elektrycznego
Wysoka przewodność cieplna
Stała przewodność elektryczna
Doskonała wydajność w wysokiej temperaturze i wysokim napięciu
N-typ 4H-N substratów SiC są szeroko stosowane w pionowych urządzeniach zasilania, takich jak SiC MOSFET i diody Schottky.
Półizolacyjne substraty 4H SiC wykazują niezwykle wysoką rezystywność i doskonałą izolację elektryczną.i aplikacji elektronicznych o wysokiej częstotliwości, w których wymagana jest niska przewodność pasożytnicza i wysoka integralność sygnału.
Podstawy SiC o długości 12 cali są uprawiane metodą Physical Vapor Transport (PVT).Materiał źródłowy SiC o wysokiej czystości sublimuje się w warunkach wysokiej temperatury i kontrolowanej próżni i krystalizuje się ponownie na precyzyjnie zorientowanym krysztale nasionDzięki starannemu kontrolowaniu pola cieplnego i środowiska wzrostu osiąga się jednolita jakość kryształu i niska gęstość wad w całej płytce 300 mm.
W zależności od klasy i zastosowania płytki są poddawane precyzyjnemu cięciu, kontroli grubości, obróbce krawędzi i wykończeniu powierzchni.powierzchnia Si jest przetwarzana chemicznym polerowaniem mechanicznym (CMP) lub szlifowaniem w celu osiągnięcia płaskościWymagania dotyczące grubości i geometrii w produkcji półprzewodników.
| Pozycja | Rodzaj produkcji typu N | Wyrób typu N | Poziom produkcji typu SI |
|---|---|---|---|
| Polityp | 4H | 4H | 4H |
| Rodzaj dopingu | Rodzaj N | Rodzaj N | Pozostałe |
| Średnica | 300 ± 0,5 mm | 300 ± 0,5 mm | 300 ± 0,5 mm |
| Gęstość | Zielony: 600 ± 100 μm / Przejrzysty: 700 ± 100 μm | Zielony: 600 ± 100 μm / Przejrzysty: 700 ± 100 μm | Zielony: 600 ± 100 μm / Przejrzysty: 700 ± 100 μm |
| Orientacja powierzchni | 4° w kierunku <11-20> ± 0,5° | 4° w kierunku <11-20> ± 0,5° | 4° w kierunku <11-20> ± 0,5° |
| Główne mieszkanie | Wylot / pełny okrąg | Wylot / pełny okrąg | Wylot / pełny okrąg |
| Głębokość wcięcia | 1 ¢ 1,5 mm | 1 ¢ 1,5 mm | 1 ¢ 1,5 mm |
| Całkowita zmiana grubości (TTV) | ≤ 10 μm | N/A | ≤ 10 μm |
| Gęstość mikropur (MPD) | ≤ 5 ea/cm2 | N/A | ≤ 5 ea/cm2 |
| Odporność | Zmierzone w strefie powierzchni o średniej powierzchni 8 cali | Zmierzone w strefie powierzchni o średniej powierzchni 8 cali | Zmierzone w strefie powierzchni o średniej powierzchni 8 cali |
| Obsługa powierzchni Si | CMP polerowane | Szlifowanie | CMP polerowane |
| Przetwarzanie krawędzi | Chamfer | Nie ma węzła | Chamfer |
| Chipsy Edge | Dopuszczalna głębokość < 0,5 mm | Dozwolona głębokość < 1,0 mm | Dopuszczalna głębokość < 0,5 mm |
| Oznaczanie laserowe | Oznakowanie po stronie C / wymagania klienta | Oznakowanie po stronie C / wymagania klienta | Oznakowanie po stronie C / wymagania klienta |
| Kontrola wielotypu (światło polaryzowane) | Brak politypu (wyłączenie krawędzi 3 mm) | Powierzchnia politypu < 5% (wyłączenie krawędzi 3 mm) | Brak politypu (wyłączenie krawędzi 3 mm) |
| Kontrola pęknięć (światło o wysokiej intensywności) | Brak pęknięć (wyłączenie krawędzi 3 mm) | Brak pęknięć (wyłączenie krawędzi 3 mm) | Brak pęknięć (wyłączenie krawędzi 3 mm) |
Wszystkie płytki są kontrolowane przy użyciu standardowych metod metrologii i kontroli optycznej, w tym pomiaru geometrii powierzchni, charakterystyki elektrycznej,inspekcja światła spolaryzowanego do oceny wielotypuW celu zapewnienia spójnej wydajności przetwarzania urządzenia stosuje się zdefiniowane strefy wykluczenia krawędzi.
Elektryka energetyczna:
MOSFETy SiC, diody Schottky'ego, moduły zasilania, falowniki i konwertery
Pojazdy elektryczne i nowe systemy energetyczne:
Inwertery trakcyjne, ładowarki pokładowe (OBC), konwertery prądu stałego do prądu stałego, infrastruktura szybkiego ładowania
Urządzenia RF i wysokiej częstotliwości:
Stacje bazowe 5G, systemy radarowe, łączność satelitarna
Sprzęt przemysłowy i infrastrukturalny:
Wysokonapięciowe sieci energetyczne, automatyka przemysłowa, napędy silnikowe
Lotnictwo i obrona:
Elektronika wysokotemperaturowa i zastosowania w ekstremalnych warunkach
P1: Jaki jest cel płytek typu N?
Odp.: Płytki typu Dummy Grade są używane do konfiguracji sprzętu, kalibracji narzędzi i weryfikacji procesu, pomagając zmniejszyć koszty podczas rozwoju procesu.
P2: Dlaczego 12-calowy podłoże SiC jest korzystne?
Odpowiedź: Format 12-calowy zwiększa powierzchnię płytki i wydajność chipów na płytkę, zwiększając efektywność produkcji i zmniejszając koszty na urządzenie.
P3: Czy specyfikacje można dostosować?
O: Tak, grubość, obróbka powierzchni, metoda oznakowania i kryteria kontroli można dostosować na życzenie.
