Niestandardowe łożyska rubinowe (Al2O3) do instrumentów precyzyjnych i mechanizmów zegarków

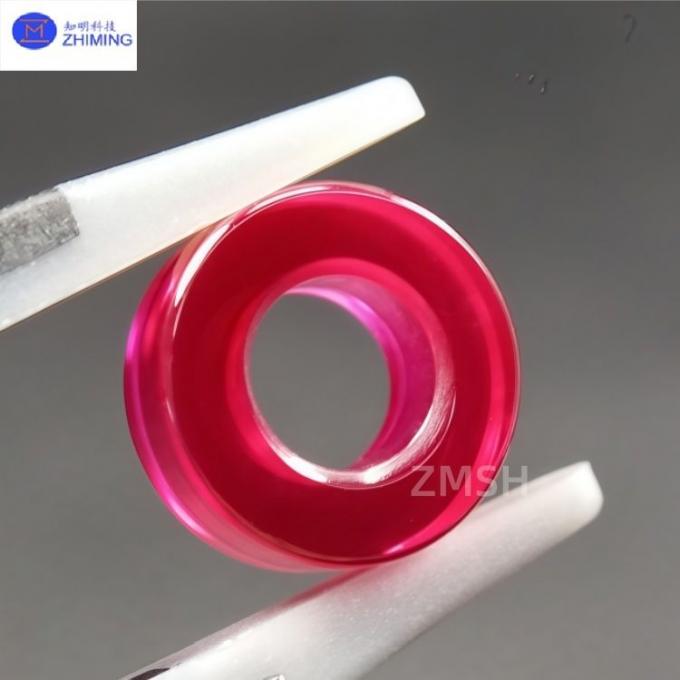

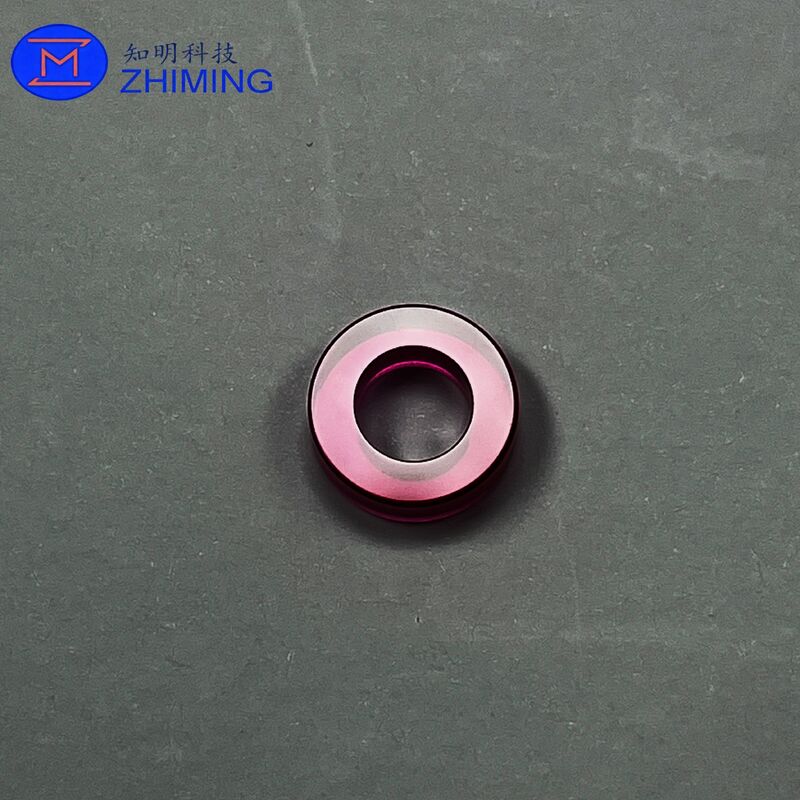

Łożyska rubinowe są wytwarzane z syntetycznego korundu (Al2O3) dopingowanego chromem w celu wytworzenia charakterystycznego czerwonego koloru.łożyska rubinowe są niezbędnymi elementami w mikro-precyzyjnych mechanizmach wymagających długotrwałej stabilności, dokładność wymiarów i wyższa odporność na zużycie.

Wykonane przez ultra precyzyjne szlifowanie i polerowanie optyczne (Ra < 0,3 nm), łożyska te zapewniają wyjątkową wydajność w zakresie wysokiej czułości,systemy obrotowe o niskim obciążeniu, takie jak mechanizmy zegarków, przyrządów pomiarowych, sprzętu nawigacyjnego lotniczego i naukowych urządzeń pomiarowych.

Kluczowe parametry

Kluczowe cechy

1. Właściwości materiałowe i mechaniczne

• Materiał:Syntetyczny korund (Al2O3), dopowany chromem

• Twardość Mohsa:9 (dopiero po diament)

• Trwałość guza:~1,800

• Wymaganie:Ra < 0,3 nm (polish optyczny)

• Współczynnik tarcia statycznego:00,10 ‰ 0,15 (rubin w porównaniu ze stalą)

• Odporność na korozję:Odporny na kwasy, zasadowości, utlenianie, wilgoć

Korzyści:Niezwykle niskie zużycie, minimalne straty tarcia, wyjątkowa precyzja operacyjna.

2. Zalety wydajności

• Stabilność w wysokich temperaturach:Działa z¥200°C do +800°C

• Wykonanie bez smarowania:Ultragładka struktura krystaliczna

• Wysoka stabilność wymiarowa:Niska rozciąganie cieplne i doskonała sztywność

• Długa żywotność:Brak ścierania metalowego, minimalna deformacja

• Niemagnetyczne i izolujące elektrycznie:Idealne dla czułych instrumentów

3. Opcje dostosowywania

Dostępne w różnych geometriach precyzyjnych:

• Łożyska kuliste do klejnotów

• Łożyska stożkowe / wierszykowe

• Łożyska z otworami prostymi (przez otwór)

• Pozostałe, z wyłączeniem:

Wymiary:

• Nadmiar:00,8 ‰ 10 mm

• Wysokość:00,6 ‰ 5 mm

• Średnica otworu:00,05 ∼3,0 mm (tolerancja ± 0,001 mm)

Wspierane jest dostosowanie na podstawie rysunków.

Obszary zastosowań

1Obserwuj ruchy.

• Wyroby z włókien mechanicznych

• Składniki układu ucieczki

• Węzły biegów
  Typowe zegarki mechaniczne17 ¢25 klejnotówaby zminimalizować tarcie i poprawić dokładność.

2Instrumenty precyzyjne

• Galwanometry

• Mikrometry

• Pomiary przepływu i pomiary energii

• Gyroskopy i urządzenia metrologiczne

Zapewnia niski moment startowy, niski dryft i stabilną długoterminową dokładność.

3- Lotnictwo i obrona.

• Systemy nawigacji bezwładnościowej

• Gyrostabilizowane platformy

• Środowiska o wysokich wibracjach i wysokich temperaturach

4. Sprzęt medyczny i laboratoryjny

• Pozostałe urządzenia

• Instrumenty chirurgiczne

• Mechanizmy pompowe

• Urządzenia do analizy krwi

5Półprzewodniki i automatyka przemysłowa

• Roboty obsługujące płytki

• Etapy precyzyjne

• Moduły optycznego wyrównania

Częste pytania

1Dlaczego rubin jest używany do precyzyjnych łożysk?

Ponieważ zapewnia niezwykle niskie tarcie, wyjątkową odporność na zużycie i długotrwałą stabilność wymiarową - znacznie lepszą niż łożyska metalowe.

2Czy łożyska rubinowe wymagają smarowania?

W wielu zastosowaniach nie, polerowana struktura kryształowa zapewnia naturalne, niskie tarcie.

3Czy łożyska z rubinu i szafiru są takie same?

Tak, oba są pojedynczymi kryształami Al2O3.

4Czy łożyska rubinowe mogą pracować w trudnych warunkach?

Są odporne na kwasy, zasadowości, wysoką temperaturę, wilgotność i wibracje.

5Czy łożyska klejnotów nadają się do szybkiej mikrotracji?

Ich niskie tarcie i precyzja w mikroskali sprawiają, że są idealne do wypróżnień zegarkowych, mikro silników i czułych instrumentów.
