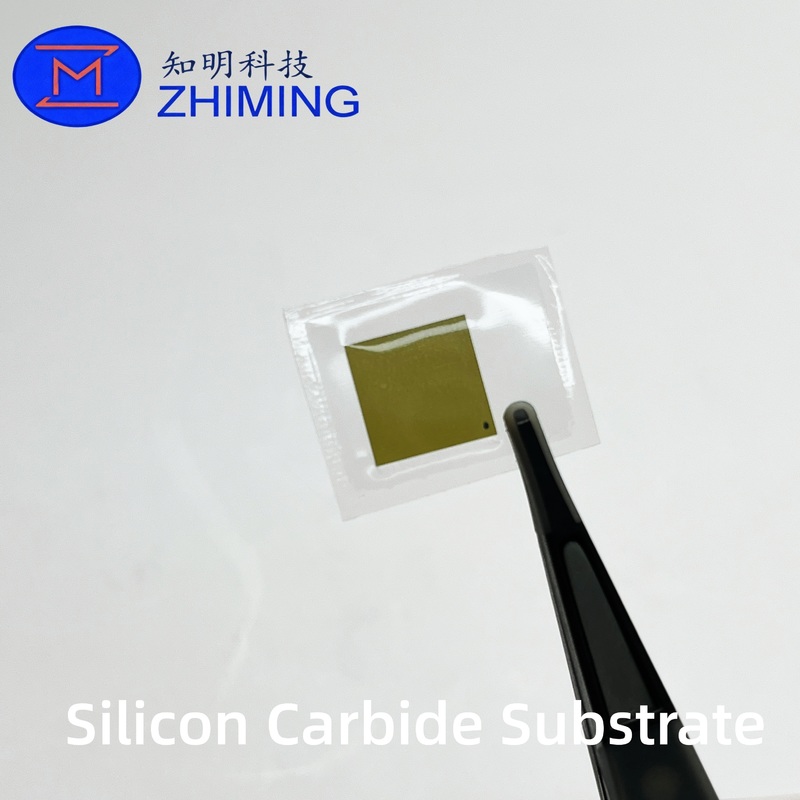

Płytka z węglika krzemu 4H dla elektroniki mocy, urządzeń RF i optoelektroniki UV

Substrat z węglanu krzemowego 4H do elektroniki mocy, urządzeń RF i optoelektroniki UV

Przegląd produktu

W sprawieSubstrat 4H-SiCjest wysokiej czystości, jednokrystaliczny materiał węglika krzemu przeznaczony do zaawansowanej elektroniki mocy, urządzeń RF i zastosowań optoelektronicznych.Produkowane metodą PVT i wykończone precyzyjnym polerowaniem CMP, każdy podłoże posiada bardzo niską gęstość wad, doskonałą przewodność cieplną i stabilne właściwości elektryczne.

Jego kompaktowy rozmiar jest idealny do badań i rozwoju, prototypowania urządzeń, badań laboratoryjnych i produkcji na małą skalę.

Kluczowe cechy

✔ Najwyższej jakości kryształy

• Polityp:4H-SiC

• Przewodność:Doping typu N

• Gęstość mikropitów (MPD):< 1 cm−2

• Gęstość zwichnięć:< 104 cm−2

✔ Ultragładkie wypolerowane powierzchnie

• Si-faza (CMP):Ra ≤ 0,5 nm

• Powierzchnia C (polerowana):Ra ≤ 1 nm

• Wykończenie gotowe do epitaksji dla wysokiej jakości wzrostu epitaksji

✔ Stabilne właściwości elektryczne

• Odporność:00,01·0,1 Ω·cm

• Stężenie nośnika:1 × 1018 5 × 1019 cm−3

• Idealne do konstrukcji urządzeń wysokonapięciowych i wysokiej częstotliwości

✔ Doskonała wydajność termiczna

• Przewodność cieplna:490 W/m·K

• Możliwość pracy w temperaturze:do 600°C

• Niski współczynnik rozszerzenia termicznego:4.0×10−6 /K

✔ Wysoka wytrzymałość mechaniczna

• Twardość Vickera:28 ∼ 32 GPa

• Siła gięcia:> 400 MPa

• Długa żywotność i doskonała odporność na zużycie

Specyfikacje techniczne

Dostępne dostosowanie

• Rozmiary niestandardowe: 5 × 5 mm, 5 × 10 mm, Ø2 ̇ 8 cali okrągłe podłoże

• Gęstość:100-500 μm lub na zamówienie

• Orientacja: 4°, 8° lub na osi

• Wykończenie powierzchniowe: polerowanie jedno- lub dwustronne

• Doping: typ N, typ P, półizolacyjny

• Metalizacja z tyłu

Obszary zastosowania

1Elektryka energetyczna

Idealne do SiC MOSFET, SBD, diod i prototypów urządzeń wysokiego napięcia.

2Infrastruktura RF i 5G

Używane do wzmacniaczy mocy RF (PA), przełączników i urządzeń fal milimetrowych.

3Nowoenergetyczne pojazdy

Wspiera rozwój falownika EV, badania i rozwój modułów zasilania oraz testowanie szerokopasmowe.

4- Lotnictwo i obrona.

Komponenty elektroniczne odporne na wysokie temperatury i promieniowanie.

5. Optoelektronika

Diody UV, fotodiody, diody laserowe i struktury GaN na SiC.

6Uniwersytety i Laboratoria Badań i Rozwoju

Badania materiałowe, eksperymenty epitaksyczne, produkcja urządzeń.

Częste pytania

1Jaka jest główna zaleta 4H-SiC w porównaniu z 6H-SiC?

4H-SiC oferuje większą mobilność elektronów, niższy opór i lepszą wydajność w urządzeniach o wysokiej mocy i wysokiej częstotliwości.i zaawansowanych modułów zasilania.

2Czy dostarczasz przewodzące lub półizolujące substraty SiC?

Oferujemy przewodzący 4H-SiC typu N do elektroniki mocy i półizolujący 4H-SiC do zastosowań RF, mikrofalowych i detektorów UV.

3Czy podłoże może być użyte bezpośrednio do epitazji?

Nasze gotowe na epi 4H-SiC substraty mają wypolerowaną przez CMP powierzchnię Si z niską gęstością wad, odpowiednią do MOCVD, CVD i HVPE, epitaksyalnego wzrostu warstw GaN, AlN i SiC.
