| Nazwa marki: | ZMSH |
| MOQ: | 10 |
| Czas dostawy: | 2-4 tygodnie |
| Warunki płatności: | T/T |

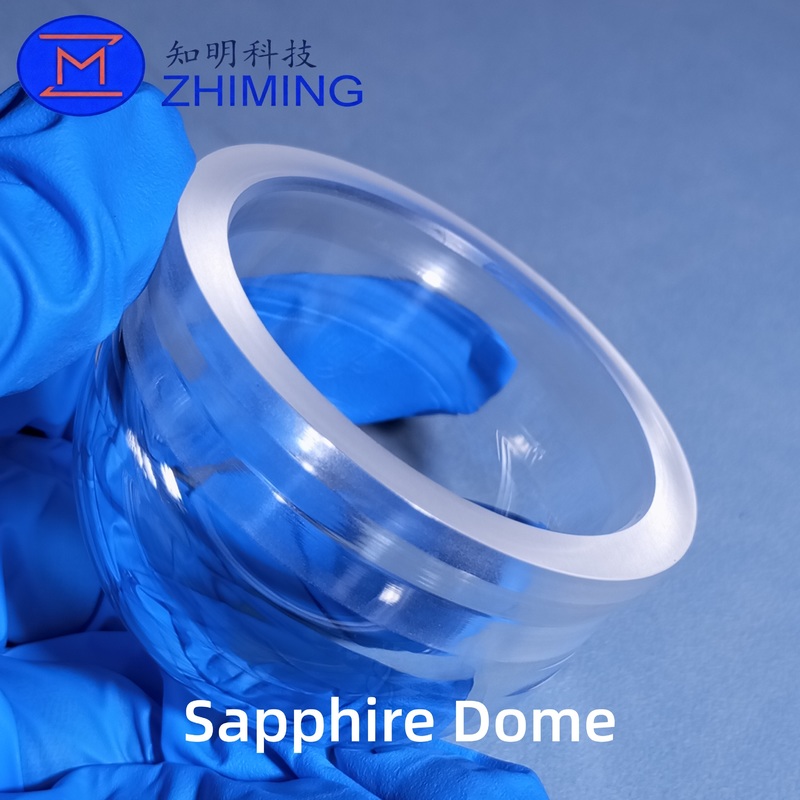

Custom Sapphire Dome dla zastosowań optycznych High-precision, Durable & Clear
Przegląd produktu
Niestandardowe kopuły szafirowe to precyzyjnie zaprojektowane, kopułowe elementy optyczne wykonane z wysokiej jakości syntetycznego szafiru (Al2O3), znanych ze swojej wyjątkowej twardości, przejrzystości optycznej,i stabilność chemicznaKopuły te są szeroko stosowane w wydajnych i wymagających zastosowaniach optycznych, w tym w przemyśle lotniczym, obronnym, badań podwodnych i przyrządach naukowych.
Sapphire łączy w sobie ekstremalną twardość, doskonałą przewodność cieplną, szeroki zakres transmisji optycznej od ultrafioletu (UV) do podczerwieni (IR) oraz wyjątkową odporność na ścieranie, korozję,i wstrząs cieplnyTo sprawia, że kopuły szafirowe są idealnym rozwiązaniem do ochrony wrażliwych czujników optycznych przy jednoczesnym zachowaniu doskonałej wydajności obrazowania w trudnych warunkach.
Określenie/konformistyczne/odnosi się do specjalnie zaprojektowanego kształtu kopuły, który może dokładnie dopasować się do konturów sprzętu, z którym jest zintegrowany.Zmniejsza to opór i poprawia wydajność aerodynamiczną w zastosowaniach dużych prędkościKonformalne kopuły z szafiru są powszechnie stosowane jako okna podczerwone (IR) w systemach sterowania pociskami, osłony ochronne dla czujników o wysokiej precyzji i obudowy odporne na ciśnienie dla kamer podwodnych.
Niestandardowe kopuły z szafirów są dostępne w różnych kształtach, w tym półkułowych, hiper półkułowych, asferycznych, kerf, U i innych specjalnych kształtach.Można je produkować z średnicą do 390 mm, precyzyjne tolerancje powierzchniowe i doskonała jakość optyczna, zapewniające niezawodną wydajność w ekstremalnych warunkach, od dużych misji lotniczych po eksplorację głębinową.
Łącząc wyjątkową przejrzystość optyczną, wytrzymałość mechaniczną i trwałość, kopuły szafirowe zapewniają długotrwałe, niezawodne działanie w najbardziej wymagających środowiskach.co czyni je preferowanym wyborem dla przemysłu wymagającego wysokiej precyzji, wysokiej niezawodności elementów optycznych.
Wysoka przejrzystość optyczna: 0,3 μm (UV) do 5 μm (IR)
Wyjątkowa twardość: 9 Mohs, odporna na zadrapania
Odporność cieplna: do 2030°C, doskonała przewodność cieplna
Wytrzymałość mechaniczna: wysoka siła modulu Young'a, wytrzymałość na rozciąganie i gięcie
Stabilność chemiczna: odporna na korozję i trwała w ekstremalnych warunkach
Produkcja precyzyjna: dokładność centryzacji < 0,01 mm, chropowitość powierzchni < 10 Å, jakość powierzchni do 20/10
Dostępne kształty na zamówienie: półkuły, hiper-półkuły, asferyczne, kształtowe, kształtowe U i kopuły o specjalnym kształcie
| Nieruchomości | Specyfikacja |
|---|---|
| Materiał | Sygnetyczny szafir (Al2O3, pojedynczy kryształ) |
| Średnica | 10 mm 400 mm (przystosowany) |
| Gęstość ściany | ≥ 1 mm (w zależności od średnicy) |
| Promień krzywizny | Półkuliste, 1 mm lub 1,5 mm nad półkulą |
| Jakość powierzchni | 20/10 40/20 |
| Obraz powierzchni | 1.0 obrzeża |
| Bruki powierzchni | < 10 Å |
| Odchylenie środkowe | ≤ 1′ |
| Zakres transmisji | 190 nm 5 μm |
| Powierzchnia | Wymaganie przeciwodbicia (AR) |
Wojskowo-kosmiczne: system sterowania rakietami, okna IR, ochrona czujników, radomy
Podwodna optyka: kamery, kopuły obserwacyjne na głębokowodzie
Instrumenty precyzyjne: czujniki naukowe, metrologia, urządzenia optyczne o wysokiej technologii
Trudne środowiska: zastosowania w warunkach wysokiej prędkości, wysokiego ciśnienia i wysokiej temperatury
Kupole z szafiru zapewniają solidną ochronę wrażliwych elementów optycznych, bez uszczerbku dla pola widzenia lub wydajności optycznej.odporność na zadrapania, i stabilności termicznej.
Specjalizujemy się w zamówionych kopułach z szafirem z wieloletnim doświadczeniem:
Powiedz nam o swoich wymaganiach:Wyślij rysunki, zdjęcia lub szczegółowe wymiary.
Otrzymaj rozwiązanie i cytat:Zapewniamy najlepsze rozwiązanie i cytat w ciągu 24 godzin.
Możemy produkować kopuły szafirowe w różnych kształtach, w tym:
Półkulę i hiperpółkulę
Aspheric & Kerf
U-Shaped & Conformal
Specjalne kształty na zamówienie
Średnice mogą sięgać do Φ390 mm, z ciasnymi tolerancjami i wysoką jakością powierzchni do zastosowań precyzyjnych.
Wyjątkowa wytrzymałość i trwałość
Wyższa przejrzystość optyczna od UV do IR
Odporny na wstrząsy cieplne, wysokie ciśnienie i ścieranie
Idealny do zastosowań lotniczych, obronnych, podwodnych i precyzyjnej optyki
W pełni dostosowalne do spełnienia unikalnych potrzeb aplikacji
P1: Jaki jest maksymalny rozmiar domy z szafiru na zamówienie?
Odpowiedź: Możemy produkować kopuły szafirowe o średnicy do 400 mm, w zależności od wymaganego kształtu i grubości ściany.
P2: Czy można produkować kopuły z szafiru ze specjalnymi powłokami?
O: Tak, oferujemy powłoki antyrefleksyjne (AR) i inne powłoki niestandardowe w celu zwiększenia wydajności optycznej w określonych zastosowaniach.
P3: Jakie kształty kopuły szafirowe można dostosować?
A3: Możemy wyprodukować półkule, hiper półkule, asferyczne, kerf, U, konformalne i inne specjalnie ukształtowane kopuły szafirowe zgodnie z wymaganiami projektu.
P4: Jak dokładne są wymiary i jakość powierzchni?
A4: Nasze kopuły szafirowe mogą osiągnąć dokładność centryzacji mniejszą niż 0,01 mm, szorstkość powierzchni poniżej 10 Å i jakość powierzchni do 20/10, zapewniając wysoką precyzję dla wymagających zastosowań optycznych.
