| Nazwa marki: | ZMSH |
| Numer modelu: | JGS1 JGS2 WAFERS |
| MOQ: | 25 |
| Cena £: | by case |
| Czas dostawy: | 2-4 tygodnie |
| Warunki płatności: | T/t |

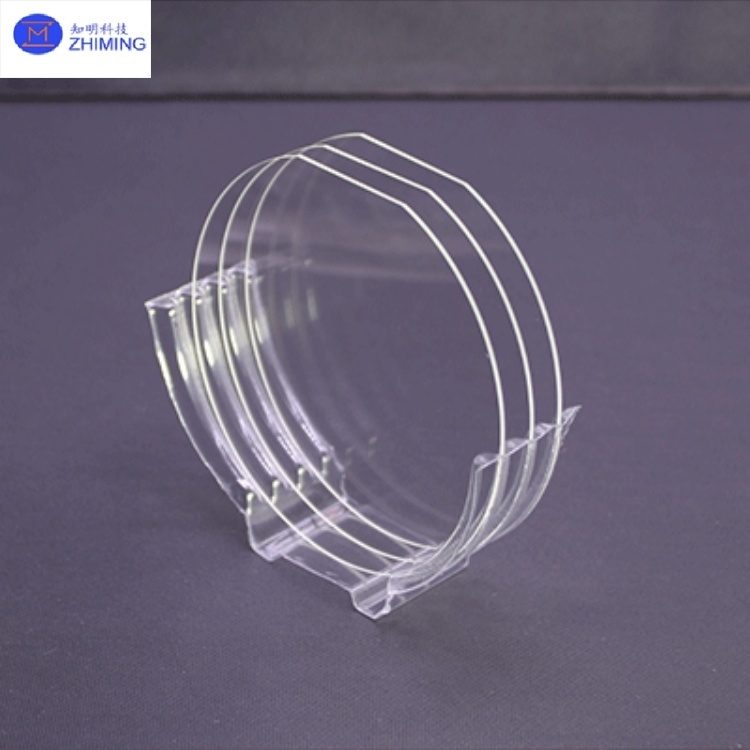

JGS1 JGS2 płytki optyczne płytki kwarcowe stopione 2-12 cali
JGS1 i JGS2 to dwa rodzaje sztucznego szkła kwarcowego o wysokiej czystości, składającego się głównie z dwutlenku krzemu (SiO2).Podstawowa różnica między nimi polega na ich procesach produkcyjnych i wynikającej z nich czystości i właściwościach optycznych..
•JGS1 wytwarzany jest metodą chemicznego osadzenia parą (CVD).1 ppm) i bardzo niska zawartość hydroksylu (OH) (< 5 ppm)Dzięki temu posiada wyjątkową przepuszczalność w spektrum głębokiego ultrafioletu (DUV) (np. ponad 85% przepuszczalności w zakresie długości fali 185 nm dla plam o grubości 10 mm).ma minimalne wewnętrzne bąbelki i paski, oferując niezwykle wysoką jednorodność optyczną.
•JGS2 jest zazwyczaj wytwarzany za pomocą metody fuzji płomieni wodoru i tlenu.1 ppm) i większa zawartość hydroksylu (zwykle 30-50 ppm)Wynika to z dobrej wydajności w zakresie od ultrafioletu (UV) do bliskiej podczerwieni (NIR) (zwykle przepuszczalność > 80% w długości fali 220 nm),ale wykazuje znaczący zakres absorpcji w zakresie 2600-2800 nmJego wewnętrzna struktura może zawierać niewielkie bąbelki, struktury ziarniste lub pasy obrotowe.
W prostych słowach, JGS1 oznacza dążenie do najwyższej przepuszczalności UV i bardzo wysokiej wydajności ("wysoka czystość"),JGS2 oferuje bardziej opłacalny wybór przy jednoczesnym zaspokojeniu potrzeb większości zastosowań w zakresie UV i światła widzialnego..
W celu intuicyjnego porównania podstawowe cechy JGS1 i JGS2 zostały podsumowane w poniższej tabeli.
| Charakterystyczny wymiar | JGS1 (dalekie ultrafioletowe optyczne szkło kwarcowe) | JGS2 (ultrafioletowe szkło optyczne z kwarcu) |
| Zakres transmisji optycznej |
185 nm - 2500 nm
|
220 nm - 2500 nm
|
| Przekaźność @185nm/220nm |
> 85% @185nm (10 mm grubości)
|
> 80% @ 220nm (10 mm grubości)
|
| 2600-2800nm Wchłanianie |
Obecność silnego pasma absorpcyjnego
|
Obecność silnego pasma absorpcyjnego
|
| Zawartość zanieczyszczeń metalicznych |
Bardzo niskie (około 0,1 ppm)
|
Względnie niskie (około 1 ppm)
|
| Zawartość hydroksylu (OH) |
Bardzo niskie (< 5 ppm)
|
Wyższe (30-50 ppm)
|
| Wnętrze |
Bardzo mało pęcherzyków i pasów, bardzo wysoka jednorodność optyczna
|
Może zawierać niewielkie bąbelki, struktury ziarniste lub pasy obrotowe
|
| Współczynnik cieplny wskaźnika załamania (dn/dT) | Względnie wyższe |
niższa (np. ~1,2×10−6/°C @1550nm), lepsza stabilność termiczna
|
| Powierzchnia Mikro-Roughness | Niezwykle niskie (RMS może osiągnąć 0,2 nm), odpowiednie dla wymagań obróbki λ/20 | Wysoka gęstość hydroxylu powierzchniowego po obróbce HF, zapewniająca idealny interfejs do powlekania |
| Typowy proces produkcji |
Depozycja par chemicznych (CVD)
|
Fuzja płomienia wodoru i tlenu
|
Oprócz głównych cech przedstawionych w powyższej tabeli, mają one również kilka znakomitych cech wspólnych:
• Wysoka odporność na ciepło:Punkt zmiękczenia około 1683°C, może wytrzymać ciągłe temperatury pracy 1100°C.
•Niski współczynnik rozszerzenia termicznego:Około 5,15×10−7/°C (w temperaturze 100°C), co wskazuje na dobrą stabilność termiczną.
•Dobra stabilność chemiczna:Odporny na różne kwasy i alkały.
•Względnie wysoka wytrzymałość mechaniczna:Twardota Mohsa około 7.
Ze względu na swoje unikalne właściwości, JGS1 i JGS2 są używane w różnych wysokiej klasy dziedzinach.
JGS1 Aplikacje (Prześledzenie najlepszych osiągów UV)
Ze względu na niezwykle wysoką przepuszczalność UV i bardzo niskie zanieczyszczenia, JGS1 jest używany głównie w:
JGS2 Aplikacje (równoważenie wydajności i kosztów)
Dobre działanie JGS2 w regionie UV do NIR daje mu szeroki zakres zastosowań:
| Właściwości mechaniczne | |
| Gęstość/g/cm3 | 2.2 |
| Twardota Mohsa | 6-7 |
| Siła kompresji | 1100 |
| Wytrzymałość na rozciąganie | 50 |
| Siła gięcia | 65 |
| Siła skrętowa | 30 |
| Moduł Younga | 70,5 * 104 GPa |
| Poisson ratio | 0.17 |
| Właściwości elektryczne | |
| Stała dielektryczna (10 GHz) | 3.74 |
| Współczynnik straty (10 GHz) | 0.0002 |
| Siła dielektryczna (10 GHz) | 3.7 * 107 V·m |
| Odporność (20°C) | 1 * 1020 Ω·m |
| Odporność (1000°C) | 1 * 108 Ω·m |
| Właściwości termiczne | |
| Punkt napięcia | 1080 |
| Punkt grzania | 1180 |
| Punkt zmiękczenia | 1630 |
| Przewodność cieplna ((20°C) | 1.4 |
| Ciepło specyficzne (20 °C) | 670 |
| (20°C-320°C) Współczynnik rozszerzenia: 30°C-600°C |
5.5 * 10-7 |
1. Przez szkło Vi (TGV) JGS1 JGS2 Sapphire BF33 Quartz Dostosowywalne wymiary
1P: Jaka jest różnica między płytkami krzemianowymi stopionymi JGS1 i JGS2?
A: JGS1 oferuje lepszą transmisję ultrafioletu głębokiego (DUV) ze względu na bardzo niskie zanieczyszczenia metalowe i zawartość hydroksylu,podczas gdy JGS2 zapewnia opłacalną wydajność dla zastosowań UV do bliskiej podczerwieni, ale z większą zawartością OH i znaczącym zakresem absorpcji w zakresie 2600-2800 nm.
2. P: Jakie zastosowania są najbardziej odpowiednie dla płytek JGS1 lub JGS2?
Odpowiedź: JGS1 jest idealny do zastosowań głębokiego promieniowania UV, takich jak litografia półprzewodnikowa i lasery ekscimer, podczas gdy JGS2 jest powszechnie stosowany w ogólnej optyce UV, komunikacji światłowodowej,i przemysłowego przetwarzania UV, w przypadku których ekstremalna wydajność DUV nie jest krytyczna.
