| Nazwa marki: | ZMSH |
| Numer modelu: | Sapphire Tubes częściowo wypolerowane |
| MOQ: | 25 |
| Cena £: | by case |
| Czas dostawy: | 2-4 tygodnie |
| Warunki płatności: | T/t |

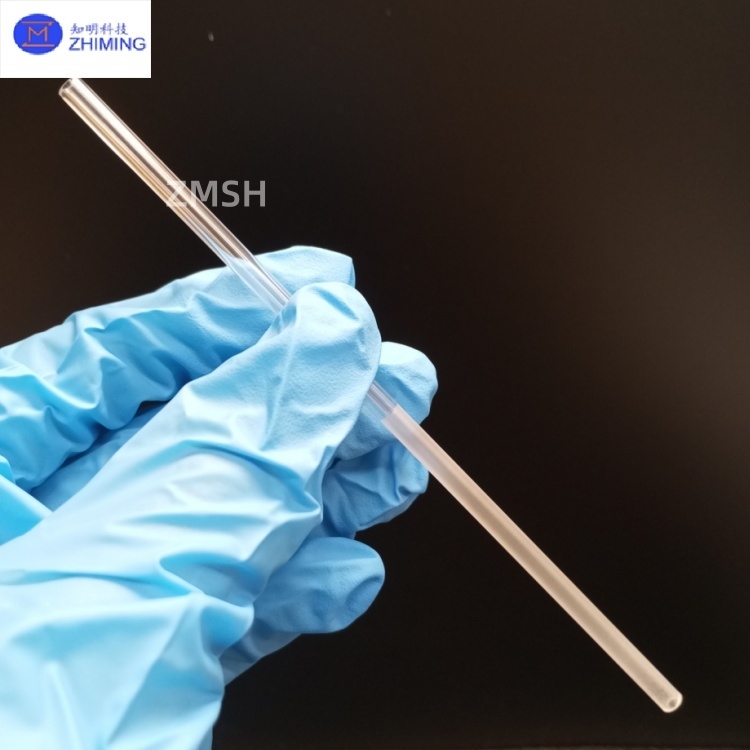

Niestandardowe Tuby Szafirowe Półpolerowane Al₂O₃ Monokryształ do Instrumentów Optycznych
Półpolerowane tuby szafirowe są zazwyczaj produkowane z szafiru klasy optycznej (α-Al₂O₃ monokryształ). Poddawane są wstępnej obróbce polerowania, co skutkuje jakością powierzchni pomiędzy surowo obrobionymi tubami a w pełni polerowanymi tubami z wykończeniem lustrzanym.
Termin "półpolerowane" wskazuje, że tuby przeszły pewne procesy polerowania (które mogą obejmować zgrubne polerowanie i wstępne drobne polerowanie), usuwając większość śladów obróbki i osiągając dobrą gładkość powierzchni, choć jeszcze nie spełniają najwyższych wymagań dotyczących jakości powierzchni. W zależności od konkretnych zastosowań, może być wymagane późniejsze wykończenie na zamówienie.
Podstawowe cechy półpolerowanych tub szafirowych wynikają z wyjątkowych właściwości samego materiału szafirowego i jego stanu półpolerowanego:
1. Ekstremalna Twardość i Odporność na Zużycie: Szafir ma twardość w skali Mohsa 9, ustępując jedynie diamentowi. To sprawia, że jest wysoce odporny na zużycie i zarysowania, odpowiedni do środowisk o wysokiej ścieralności.
2. Doskonałe Właściwości Optyczne: Szafir wykazuje dobrą transmisję światła w zakresie od 200 nm do 5500 nm (obejmującym UV, światło widzialne i bliską podczerwień), przy czym przepuszczalność w podczerwieni pozostaje stabilna w różnych temperaturach.
3. Odporność na Wysoką Temperaturę i Stabilność Chemiczna: Szafir wytrzymuje temperatury do 1900°C i wykazuje silną odporność na korozję w stosunku do większości kwasów i zasad, co czyni go odpowiednim do trudnych środowisk chemicznych i wzierników wysokotemperaturowych.
4. Szczególne Zalety Stanu Półpolerowanego:
Wykorzystując te właściwości, półpolerowane tuby szafirowe są szeroko stosowane w różnych zaawansowanych dziedzinach:
Poniższa tabela podsumowuje kluczowe parametry techniczne tub szafirowych i tub półpolerowanych.
Uwaga: Konkretne parametry tub "półpolerowanych" (szczególnie chropowatość powierzchni i jakość) zazwyczaj mieszczą się pomiędzy wartościami "Ogólnymi" a wartościami "Wysokiej Precyzji/W pełni Polerowanymi", w zależności od poziomu obróbki i wymagań klienta.
|
Nazwa Parametru |
Opis |
Wartość Ogólna/Zakres dla Tub Szafirowych |
Wartość Osiągalna Wysokiej Precyzji/W pełni Polerowana |
Typowa Wartość dla Tub Półpolerowanych (Odnośnik) |
|
Materiał
|
Monokryształ szafirowy klasy optycznej (α-Al₂O₃) |
|||
|
Zakres Średnicy Zewnętrznej (mm)
|
Średnica zewnętrzna tuby |
2.0 ~ 300.0 |
|
To samo co po lewej |
|
Tolerancja Średnicy Zewnętrznej (mm)
|
Dopuszczalne odchylenie średnicy zewnętrznej |
±0.02 |
< ±0.02 |
±0.02 ~ ±0.05 |
|
Zakres Średnicy Wewnętrznej (mm)
|
Średnica wewnętrzna otworu tuby |
0.2 ~ 100.0 |
|
To samo co po lewej |
|
Tolerancja Średnicy Wewnętrznej (mm)
|
Dopuszczalne odchylenie średnicy wewnętrznej otworu |
±0.02 |
< ±0.02 |
±0.02 ~ ±0.05 |
|
Zakres Długości (mm)
|
Długość tuby |
2.0 ~ 100.0, do 250 |
|
To samo co po lewej |
|
Tolerancja Długości (mm)
|
Dopuszczalne odchylenie długości |
±0.02 |
|
To samo co po lewej |
|
Odchylenie Grubość Ścianki
|
Jednolitość ścianki tuby |
|
|
Skonsultuj się z dostawcą |
|
Błąd Koncentryczności (mm)
|
Przesunięcie między środkami ścian wewnętrznej i zewnętrznej |
|
≤ 0.05 |
> 0.05 |
|
Tolerancja Prostoliniowości (mm)
|
Prostoliniowość osiowa tuby |
|
0.005 ~ 0.01 |
> 0.01 |
|
Chropowatość Powierzchni (Ra)
|
Mikroskopijna nierówność powierzchni |
|
≤ 0.1 μm (Rz ≤ 0.1) |
> 0.1 μm |
|
Jakość Powierzchni
|
Standard Zarysowania/Wżeru (MIL-O-13810) |
40/20 ~ 80/50 |
20/10 lub lepsze |
60/40 lub 40/20 |
|
Przejrzysty Otwór (%)
|
Procent efektywnej powierzchni przepuszczającej światło |
80 ~ 99 |
||
2. Tuby Szafirowe Optyczne Tuby Al2O3 Wysoka Twardość Dostosowane Tuby Przezroczyste
P1: Co to jest półpolerowana tuba szafirowa?
O1: Półpolerowana tuba szafirowa jest wykonana z monokryształu α-Al₂O₃ klasy optycznej, charakteryzującego się wykończeniem powierzchni pomiędzy stanem surowo obrobionym a w pełni polerowanym, osiągniętym poprzez wstępne etapy polerowania w celu poprawy gładkości, przy jednoczesnym zachowaniu opłacalności38.
P2: Jakie są kluczowe zalety półpolerowanych tub szafirowych?
O2: Oferują one wysoką twardość (Mohs 9), doskonałą transmisję optyczną od UV do NIR (200-5500 nm) oraz doskonałą odporność chemiczną/termiczną (do 1900°C), co czyni je idealnymi do instrumentów optycznych, sprzętu półprzewodnikowego i wzierników wysokotemperaturowych35.
