Kupola szafirowa (lub kupola półkulata szafirowa) to przezroczysty element ochronnego lub optycznego okna wykonany z szafiru (Al2O3 pojedynczy kryształ).Jego półkułowa lub super półkułowa struktura minimalizuje zniekształcenie światła poprzez załamanie, co sprawia, że jest szeroko stosowany w scenariuszach wymagających wysokiej przepuszczalności, odporności na działanie środowiska i trwałości uderzeń.jest podzielony na półkule standardoweZawierają unikalne właściwości fizyczne i chemiczne, dzięki którym jest idealnym wyborem dla zaawansowanych systemów optycznych, sprzętu wojskowego,i urządzeń przemysłowych.

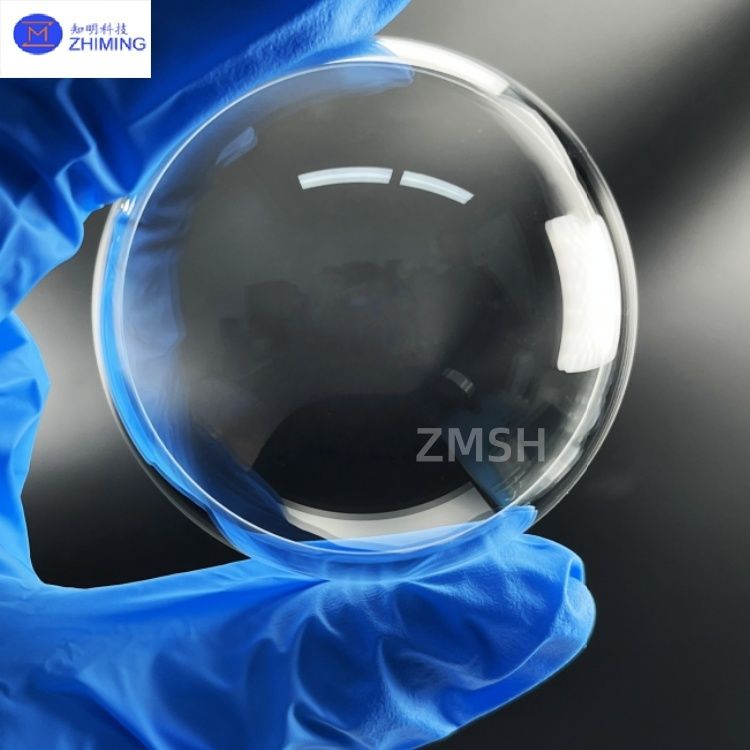

Optyczne kopuły ze szkła safirowego

1- Wyższa wydajność optyczna.

• Wysoka przepuszczalność: Sapphire osiąga przepuszczalność > 90% w ultrafiolecie (200 nm), widocznym (400 ¢ 700 nm) i średniej podczerwieni (3 ¢ 5 μm) widmach, przy czym materiały wysokiej jakości osiągają 99%.
• Niska odblaskowość i rozpraszanie: powłoki anty-odblaskowe zmniejszają odblaskowość powierzchni do < 1%, podczas gdy struktura krystaliczna zapewnia minimalne rozpraszanie (< 0,1%).
• Kompatybilność szerokospektralna: nadaje się do obrazowania UV, obrazowania termicznego (IR średniej fali) i wielospektralnych systemów optycznych.

2.Ekstremalna zdolność adaptacji do środowiska

• Odporność na temperaturę: działa w temperaturze od -40°C do +85°C; wytrzymuje krótkoterminowe narażenie do 150°C (np. radomy rakietowe).
• Odporność na działanie chemiczne i starzenie się: odporność na kwasy, alkały, sprayy solne i degradację promieniowania UV; odporność na żółcenie lub kruchość wraz z upływem czasu.
• Odporność na uderzenia i ścieranie: twardość Mohsa 9 (drugie tylko po diamenty); wytrzymuje piasek, grad i wstrząsy mechaniczne z odpornością na zadrapania w mikro skali.

3Zalety projektowania strukturalnego

• Lekkość: Wykonanie w kształcie niemal sieci (np. wzrost filmowy o określonej krawędzi, EFG) zmniejsza ilość odpadów materiałowych; grubość nieprzekracza 0,5 mm.
• Integralność uszczelnienia: wodoodporny/bezprachowy IP66, idealny do użytku w środowiskach podwodnych lub zakurzonych.
• Możliwość dostosowania: obsługuje średnice od 25 do 450 mm, grubość 0,5 do 2 mm oraz cięcia na zamówienie (pęcherzyki, szczeliny) do instalacji na miarę.

Sapphire Optical Glass Domes Kluczowe zastosowania

1Obrona i wojsko

• Radomy rakietowe: chronią systemy sterowania podczerwonym/UV w warunkach wysokiej prędkości ogrzewania aerodynamicznego (np. pociski AIM-9X).
• Elektro-optyczne pods: Ochrona kamer termicznych, laserowych odległościomierzy i czujników nawigacyjnych w strefach walki.

2- W przemyśle.

• Okna satelitarne: umożliwiają obserwację Ziemi i wykonywanie zdjęć astronomicznych w próżni i w ekstremalnych cyklach cieplnych.
• Czujniki dronów / bezzałogowych statków powietrznych: chronią kamery i systemy LiDAR do wykonywania map i nadzoru o wysokiej rozdzielczości.

3. Przemysł i Bezpieczeństwo

• Monitorowanie wysokiej temperatury: Kamery ochrony w reaktorach chemicznych, rafineriach i rurociągach.
• Inteligentne systemy ruchu drogowego: Zmniejszenie odblasku dla rozpoznawania tablic rejestracyjnych w rozmieszczaniu inteligentnych miast.

4Medycyna i badania

• Endoskopy i mikroskopy: zapewnić sterylne okna obserwacyjne odporne na autoklawę.
• Laboratoria laserowe: Przekazują wiązki laserowe o wysokiej mocy bez degradacji.

5. Marine & Underwater

• Badania głębinowe: Odporność na korozję wodą morską dla podwodnej robotyki i obserwatoriów.
• Nawigacja morska: Ochrona sonaru i czujników optycznych przed rozpylami solnymi i wysokim ciśnieniem.

Powiązane zalecenia dotyczące produktów

1. Niestandardowe monokrystaliczne kopuły optyczne z szafirem dla poszukiwaczy pocisków

P1: Jakie są główne zalety kopuł szafirowych w porównaniu z innymi materiałami optycznymi?

Odpowiedź 1: Kupole szafirowe oferują przejrzystość >99% (UV do średniej IR), stabilność termiczną od -40 °C do +85 °C i twardość Mohsa 9 dla odporności na zadrapania / kurz.

P2: Gdzie najczęściej stosowane są kopuły z szafiru?

A2: Głównie w systemach kierowania rakietami wojskowymi, czujnikach lotniczych i monitorowaniu wysokiej temperatury w przemyśle ze względu na wyjątkową trwałość.
