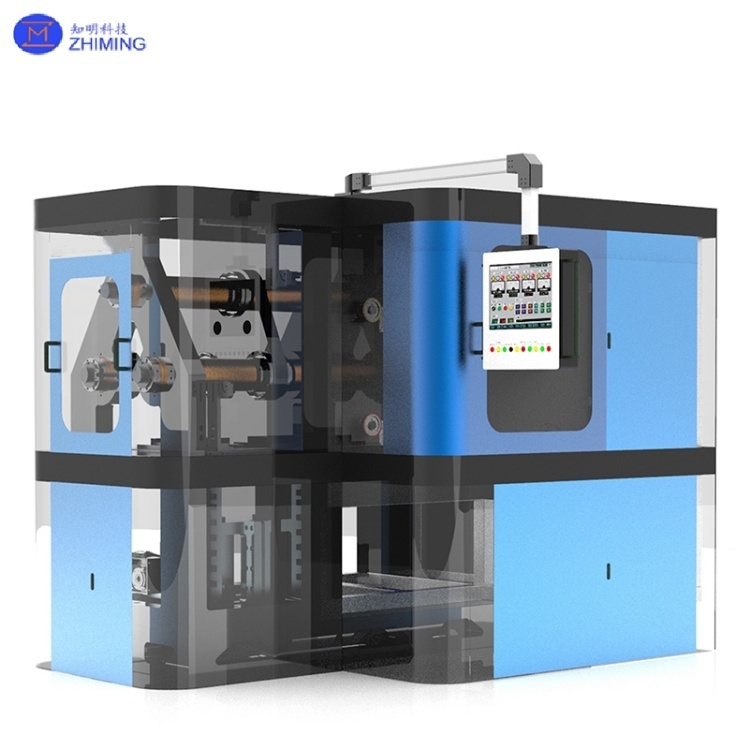

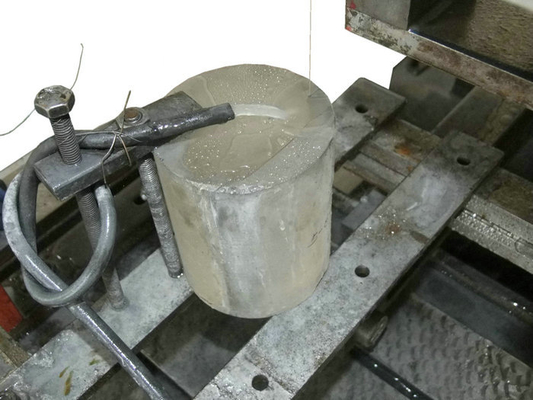

Zafirowa wieloprzewodowa piła do materiałów safirowych/SiC/kwarcowych
Piła wielowiatrowa Sapphire to precyzyjne urządzenie do obróbki przeznaczone do twardych i kruchych materiałów (np. szafir, węglik krzemu, kwarc, szkło optyczne).Wykorzystuje szybkie ruchy setek przewodów pokrytych diamentem, aby osiągnąć wydajne cięcie ingotówPrzy użyciu mniejszej liczby kół kierowniczych (zwykle 3 ‰ 5 ‰), system zwiększa stabilność i efektywność kosztową.osiągnięcie ±0Tolerancja grubości 0,02 mm i chropowitość powierzchni Ra < 0,5 μm. Aplikacje obejmują podłoże LED, płyty pokrycia elektroniki użytkowej, okna wojskowe i inne.
W porównaniu z tradycyjnymi piłami wieloprzewodowymi urządzenie to wykorzystuje układ kontroli napięcia w pętli zamkniętej (zakres 10-30N) i inteligentne systemy przędzenia,Zwiększenie wykorzystania drutu o 40% i obniżenie kosztów zużycia o 30%, jednocześnie spełniając wymagania dotyczące wydajności, stabilności i gospodarki.
Zasady pracy wieloprzewodowej piły safirowej
1. System napędowy wieloprzewodowy
- Główny silnik napędza aktywne zestawy kół (prężnica Φ300 ≈ 500 mm), tworząc sieć zamkniętej pętli z 300 ≈ 800 przewodami diamentowymi przy prędkościach do 1000 m/min.
- 7 serwomotorów koordynujących ruch (wyciąg drutu/ręczówka, przędzenie, wrot, napięcie, zasilacz, oscylacja) z dokładnością ±0,005 mm.
- Nie.
2. Mechanizm cięcia wysokiego napięcia
- Czujniki napięcia w pętli zamkniętej (wykrywanie próbek w częstotliwości 1 kHz) dynamicznie dostosowują serwowrotny, utrzymując wahania napięcia < ± 2%.
- Wykrycie uszkodzenia włókna optycznego z odpowiedzią < 10 ms powoduje automatyczne wyłączenie i lokalizację usterek.
3Inteligentny system sterowania.
- Architektura Inovance PLC + servo obsługuje ≥ 100 wstępnie ustawionych parametrów procesu (prędkość, napięcie, prędkość podawania).
- 10.1" ekran dotykowy wyświetla w czasie rzeczywistym stan sieci przewodów, krzywe napięcia, zużycie energii i dzienniki awarii (historyczne śledzenie).
- Nie.
4Chłodzenie i filtracja
- Chłodzenie pod wysokim ciśnieniem (0,5-1,5 MPa) z filtracją 5 μm zapewnia temperaturę strefy cięcia < 35 °C.
- System chłodzący na bazie wody z automatyczną koncentracją (dokładność ± 0,5%).
Zalety techniczne wieloprzewodnikowej piły safir
| - Nie.Kategoria |
Szczegóły techniczne |
Korzyści |
| Projekt konstrukcyjny |
Ramo stalowe Q345B z optymalizacją elementów skończonych (naturalna częstotliwość > 80 Hz) |
50% poprawa odporności na wibracje; stabilna eksploatacja w warunkach wysokiej wilgotności. |
| Precyzja sterowania. |
7 serwomotorów + 17-bitowe absolutne kodery (powtarzalność ± 0,002 mm) |
Dokładne dopasowanie orientacji kryształograficznej (np. cięcie C/R). |
| System napięcia. |
Wykorzystanie urządzeń do sterowania prądem |
99Wskaźnik wydajności 0,5%; straty związane z zerwaniem drutu <0,1%. |
| Dostosowanie procesów |
Menedżer receptur dla materiałów ustawionych wcześniej (np. twardość szafiru 2000HV) |
3-minutowe przełączanie materiału; zmniejszone straty cięcia próbnego. |
| Inteligentne funkcje |
Integracja Ethernet/IP z systemami MES; trzypoziomowa kontrola dostępu |
Przesyłanie danych OEE w czasie rzeczywistym; zgodność ze standardami Przemysłu 4.0. |
| Efektywność kosztowa |
0zużycie drutu 0,8 ∼ 1,2 m na kawałek (Φ0,25 mm drutu); |
30% mniejsze zużycie drutu; szybkie przełączanie średnicy drutu (0,15 ∼0,45 mm). |
Parametry techniczne maszyny do piły wieloprzewodowej Sapphire
|
Zasilanie
|
System trójfazowy z pięcioma przewodami o mocy 380 V i 50 A
|
|
Zużycie energii
|
O mocy wyjściowej nieprzekraczającej 50 W
|
|
Prędkość spindala
|
400-1200 m/min
|
|
Uderzenie podnoszenia stołu roboczego
|
200 mm
|
|
Prędkość podawania do obcinania stołu pracy
|
0 mm-1000 mm/h
|
|
Kąt huśtania
|
± 8o
|
|
Maksymalny rozmiar pracy
|
350 x 200 x 200 mm
|
|
Pojemność cewki drutu
|
20 km
|
|
Średnica drutu
|
¥0,1-¥0,28 mm
|
|
Średnica zewnętrzna walca, osi skutecznej długości
|
160 mm x 350 mm x 3 paski
|
|
Numer kierownicy
|
8 sztuk
|
|
Masa netto maszyn
|
5500 kg
|
|
Maksymalny rozmiar pracy
|
350 x 200 x 200 mm
|
Aplikacje w maszynach do piły wieloprzewodowej Sapphire
1. Przemysł LED:
- 2 ′′ substraty szafirowe (gęstość 80 ′′ 350 μm) do chipów Micro-LED.
- Substraty wzorowane (PSS) z Ra < 0,2 μm.
- Nie.
2. Elektronika konsumencka:
- Smartwatch pokrywa safirem (0,3 ‰ 0,8 mm grubości; < 10 μm odłamek krawędzi).
- Ochrona soczewek kamer smartfonów.
- Nie.
3Optyka i obrona:
- Okna w podczerwieni (0,5-5 mm; < 0,01 mm równoległości).
- Wykorzystuje się do produkcji materiałów lub urządzeń, które mają być wykorzystywane do produkcji materiałów lub urządzeń do produkcji materiałów lub urządzeń do produkcji materiałów.
- Nie.
4Półprzewodniki:
- Płytki epitaksowe 4H-SiC (TTV < 5μm).
- Wykorzystanie urządzeń, o których mowa w pozycji 3A001.a. lub 3A001.b.
5Badania:
- Ultracienkie elastyczne safiry (< 50 μm).
- Komponenty o złożonym kształcie (min. promień R0,5 mm).
Najważniejsze zalety urządzenia do piły wieloprzewodowej Sapphire
1Stabilność:
- Wykorzystuje się urządzenia do pomiaru węglowodorów.
- Maksymalny rozmiar obróbki: 260 × 260 × 250 mm.
- Serwo silniki Huagong zapewniają niezawodność.
- Nie.
2. Wydajność energetyczna:
- System recyklingu wody minimalizuje odpady stałe.
- Moc serwo napędzana: 27,2 KVA (3% zużycia godzinowego).
- Nie.
3. Efektywność kosztowa
- Podwójne cięcie podwaja wydajność.
- Zintegrowane wsparcie procesów (szkolenia, rozwiązywanie problemów).
- Nie.
4Przywództwo cenowe:
- < 1/3 kosztów ekwiwalentów zagranicznych.
- Szybki zwrot z inwestycji; zmniejszone ryzyko operacyjne.
Maszyna do piły wielowiatrowej SapphireCzęste pytania
- Nie.
P1: Jakie są główne zalety pił wieloprzewodnych z szafirem?
A1: Cięcie serii o wysokiej przepustowości (800-1200 płytek na cykl), tolerancja grubości ±0,02 mm i chropowitość powierzchni Ra <0,5 μm,idealny do zastosowań o wysokiej precyzji, takich jak podłoże LED i okna wojskowe.
P2: Jak rozwiązać problem cięcia nieokrągłych szafirów?
A2: zoptymalizować parametry cięcia (prędkość/napęd drutu) i ustawienie siatki drutu, zapewniając średnicę koła przewodnika > 300 mm w celu zminimalizowania zniekształceń diamentowego drutu.
