Oszczędność promieniowania ze szkła kwarcowego z roztopionym krzemieniem krzemiennym

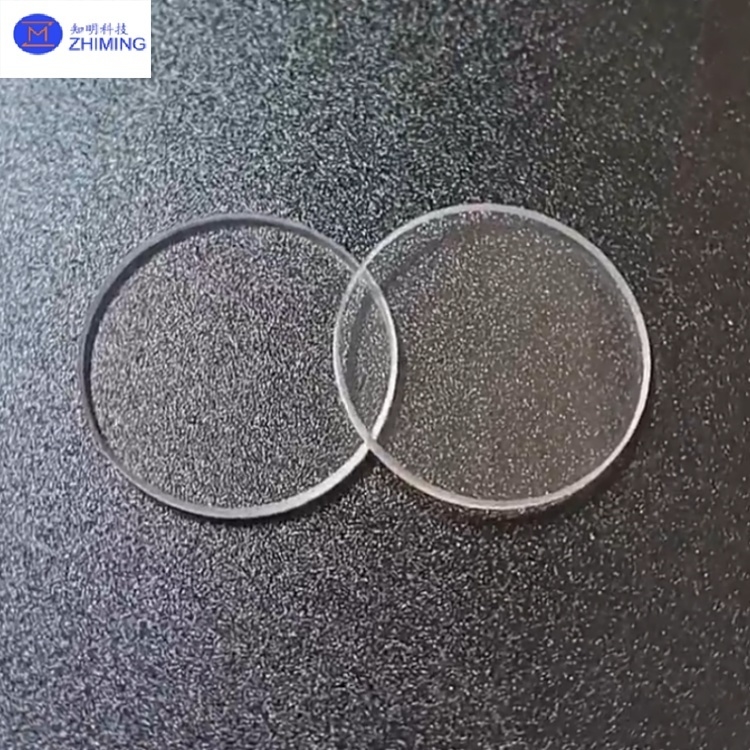

Szkło kwarcowe, topiona krzemionka, okna osłony radiacyjnej JGS1/JGS2/JGS3, przezroczyste UV

Szkło kwarcowe, w szczególnościJGS1, JGS2 i JGS3, to materiał amorficzny syntetyzowany z wysokiej czystości dwutlenku krzemu (SiO₂ ≥ 99,99%) poprzez topienie płomieniem hydroksylowym lub topienie elektryczne. Jego główne cechy to:

• Właściwości optyczne: Szeroka transmisja spektralna od ultrafioletu (185 nm) do średniej podczerwieni (3,5 μm), ze średnią przepuszczalnością światła widzialnego >90%.
• Stabilność termiczna: Współczynnik rozszerzalności cieplnej tak niski jak 5,5×10⁻⁷/°C (20–320°C), temperatura mięknienia 1683°C i stabilność operacyjna w temperaturze 1100°C przez dłuższy czas.
• Obecność chemiczna: Odporny na wszystkie mocne kwasy z wyjątkiem kwasu fluorowodorowego i 30× bardziej odporny na zasady niż ceramika i 150× bardziej niż stal nierdzewna.

Charakterystyka szkła kwarcowego z topionego krzemionki JGS1/JGS2/JGS3

1. JGS1: Daleko-ultrafioletowe optyczne topione krzemionki

• Charakterystyka:

1. Zakres transmisji: 185–2500 nm, z przepuszczalnością >85% przy 185 nm (brak pików absorpcji).
2. Zawartość hydroksylu (OH): 2000 ppm (na bazie syntezy), bez fluorescencji, idealny do precyzyjnych systemów optycznych UV.
3. Dwójłomność:<2 nm/cm, lepsza niż konwencjonalne szkło optyczne.

• Zastosowania:

1. Litografia półprzewodnikowa: Podłoże dla luster litografii EUV w celu zminimalizowania rozpraszania UV.
2. Komunikacja kwantowa: Materiał okienny dla detektorów pojedynczych fotonów w celu zmniejszenia strat fotonów.

2. JGS2: Ultrafioletowe optyczne topione krzemionki

• Charakterystyka:

1. Zakres transmisji: 220–2500 nm, z pikiem absorpcji hydroksylu przy 2730 nm (zawartość OH: 100–200 ppm).
2. Fluorescencja: Emituje światło widzialne pod wzbudzeniem 254 nm; unikać intensywnego narażenia na UV.
3. Wytrzymałość mechaniczna: Wytrzymałość na ściskanie 1,14 GPa, przekraczająca 0,7 GPa JGS1.

• Zastosowania:

1. Obróbka laserowa: Okno dla głowic tnących laserów światłowodowych 1064 nm, wytrzymujące gęstość mocy >10⁶ W/cm².
2. Monitorowanie wysokich temperatur: Okna obserwacyjne pieców przemysłowych odporne na szok termiczny 1450°C.

3. JGS3: Podczerwone optyczne topione krzemionki

• Charakterystyka:

1. Zakres transmisji: 260–3500 nm, przepuszczalność >85% przy 3,5 μm (zawartość OH <5 ppm).
2. Kontrola zanieczyszczeń: Zanieczyszczenia metalami ≤50 ppm (Fe, Ti), gęstość pęcherzyków <5>
3. Przewodność cieplna: 1,4 W/(m·K), przewyższająca 1,38 W/(m·K) JGS2.

• Zastosowania:

1. Termowizja lotnicza: Okna czujników IR satelitów odporne na fluorescencję indukowaną przez promieniowanie kosmiczne.
2. Lasery medyczne: Soczewki do systemów terapii laserowej CO₂ w celu ograniczenia soczewkowania termicznego.

Szkło kwarcowe z topionego krzemionki JGS1/JGS2/JGS3 Kluczowe cechy

1. Szeroka transmisja spektralna: Transmisja pełnopasmowa od 185 nm (JGS1) do 3,5 μm (JGS3), ze średnią przepuszczalnością światła widzialnego >90%.
2. Odporność na uszkodzenia laserowe: Próg uszkodzenia JGS1 >10 J/cm² (1064 nm, impuls 10 ns).
3. Odporność na ekstremalne temperatury: Krótkotrwałe użytkowanie do 1300°C (JGS1), długotrwała stabilność w 1100°C.
4. Odporność chemiczna: Szybkość trawienia HF 12).

Szkła kwarcowe z topionej krzemionki JGS1, JGS2, JGS3 Właściwości fizyczne

Szkła kwarcowe z topionej krzemionki JGS1, JGS2, JGS3 Zastosowania

1. Podłoża laserowe:

• JGS1: Lustra rezonatora laserowego dużej mocy w celu stłumienia zniekształceń czoła fali termicznej.
• JGS2: Okna głowicy tnącej lasera światłowodowego.

2. Produkcja półprzewodników:

• JGS2: Okna źródła UV do inspekcji wad płytek.
• JGS3: Komponenty transmisji UV maszyn litograficznych.

3. Okna wysokotemperaturowe:

• JGS1: Okna obserwacyjne systemu ochrony termicznej w lotnictwie.
• JGS3: Systemy monitorowania temperatury stopionego metalu.

4. Komponenty IR/UV:

• JGS3: Detektory pojedynczych fotonów do komunikacji kwantowej.
• JGS1: Lustra rezonatora lasera głębokiego UV.

1. P: Jakie są kluczowe różnice między szkłem kwarcowym JGS1, JGS2 i JGS3?

    A: JGS1 (185-2500nm) jest zoptymalizowany pod kątem głębokiego UV, JGS2 (220-2500nm) pod kątem standardowego UV, a JGS3 (260-3500nm) pod kątem podczerwieni, z odmienną zawartością hydroksylu i poziomami zanieczyszczeń.

2. P: Które branże wykorzystują szkło kwarcowe JGS3?

    A: Litografia półprzewodnikowa, czujniki podczerwieni w lotnictwie i obrazowanie biomedyczne ze względu na wysoką przepuszczalność IR (>85%).

Tag: #Szkła optyczne z topionej krzemionki, #Dostosowane, #JGS1/JGS2/JGS3, #Przezroczysty stopień UV, #Topiona krzemionka, #Okna osłony radiacyjnej, #Szkło kwarcowe
