4H-N typu SiC Substrate 10x10mm Wafer do elektroniki mocy

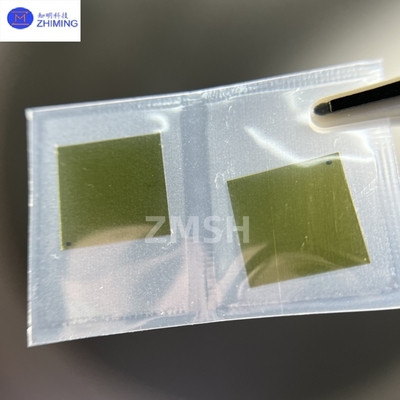

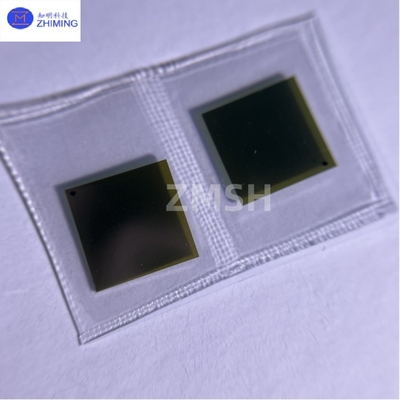

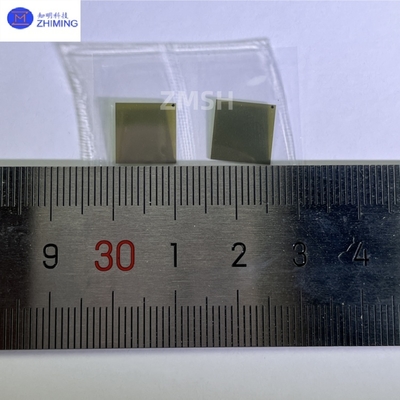

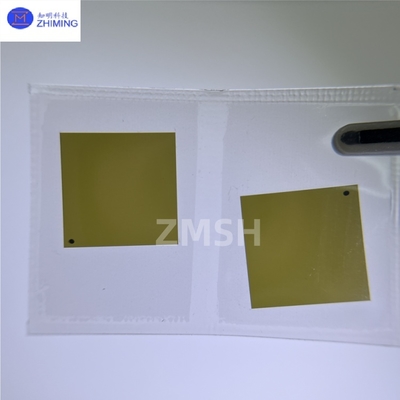

Podłoże 4H-N typu SiC 10×10mm Mała płytka o konfigurowalnym kształcie i wymiarach

Mała płytka SiC 10×10 to wysokowydajny produkt półprzewodnikowy opracowany na bazie materiału półprzewodnikowego trzeciej generacji, węglika krzemu (SiC). Wyprodukowana przy użyciu procesów Physical Vapor Transport (PVT) lub High-Temperature Chemical Vapor Deposition (HTCVD), oferuje dwie opcje polimorficzne: 4H-SiC lub 6H-SiC. Z tolerancją wymiarową kontrolowaną w granicach ±0,05 mm i chropowatością powierzchni Ra < 0,5 nm, produkt jest dostępny w wersjach domieszkowanych typu N i P, obejmujących zakres rezystywności 0,01-100Ω·cm. Każda płytka przechodzi rygorystyczne kontrole jakości, w tym dyfrakcję rentgenowską (XRD) w celu sprawdzenia integralności sieci krystalicznej i mikroskopię optyczną w celu wykrywania defektów powierzchniowych, zapewniając zgodność ze standardami jakości klasy półprzewodnikowej.

Specyfikacja techniczna SiC Substrate 10×10mm

Kluczowe cechy techniczne SiC Substrate 10×10mm

• Wyjątkowe zarządzanie termiczne: Przewodność cieplna SiC Substrate 10×10mm do 490 W/m·K, trzykrotnie wyższa niż krzemu, znacznie obniżająca temperaturę pracy urządzenia i poprawiająca niezawodność systemu.

• Doskonałe właściwości elektryczne: Wytrzymałość na przebicie SiC Substrate 10×10mm 2-4 MV/cm, dziesięciokrotnie większa niż krzemu, obsługująca pracę przy wyższym napięciu; prędkość dryfu nasycenia elektronów osiąga 2×10^7 cm/s, co czyni go idealnym do zastosowań wysokiej częstotliwości.

• Ekstremalna adaptacja do środowiska: SiC Substrate 10×10mm utrzymuje stabilną wydajność w temperaturach do 600°C, z niskim współczynnikiem rozszerzalności cieplnej 4,0×10^-6/K, zapewniając stabilność wymiarową w warunkach wysokiej temperatury.

• Wyjątkowa wydajność mechaniczna: Twardość Vickersa 28-32 GPa, wytrzymałość na zginanie przekraczająca 400 MPa i wyjątkowa odporność na zużycie, SiC Substrate 10×10mm oferuje żywotność 5-10 razy dłuższą niż konwencjonalne materiały.

• Usługi dostosowywania: SiC Substrate 10×10mm dostosowane rozwiązania dostępne dla orientacji kryształu (np. 0001, 11-20), grubości (100-500μm) i stężenia domieszkowania (10^15-10^19 cm^-3) w oparciu o wymagania klienta.

---



Główne obszary zastosowań SiC Substrate 10×10mm



1. Układy napędowe pojazdów nowej energii: Podłoże SiC 10×10mm jest używane w tranzystorach MOSFET i diodach SiC klasy motoryzacyjnej, poprawiając wydajność falownika o 3-5% i zwiększając zasięg jazdy EV.





2. Infrastruktura komunikacyjna 5G: Podłoże SiC 10×10mm służy jako podłoże dla wzmacniaczy mocy RF (RF PA), obsługując aplikacje w paśmie fal milimetrowych (24-39 GHz) i zmniejszając zużycie energii stacji bazowych o ponad 20%.





3. Sprzęt inteligentnej sieci: Podłoże SiC 10×10mm zastosowane w systemach prądu stałego wysokiego napięcia (HVDC) dla transformatorów i wyłączników półprzewodnikowych, zwiększając wydajność przesyłu energii.





4. Automatyzacja przemysłowa: Podłoże SiC 10×10mm umożliwia napędy silników przemysłowych dużej mocy z częstotliwościami przełączania przekraczającymi 100 kHz, zmniejszając rozmiar urządzenia o 50%.





5. Elektronika lotnicza: Podłoże SiC 10×10mm spełnia wymagania dotyczące niezawodności systemów zasilania satelitów i systemów sterowania silnikami samolotów w ekstremalnych warunkach.





6. Zaawansowane urządzenia optoelektroniczne: Podłoże SiC 10×10mm idealny materiał podłoża dla diod UV LED, diod laserowych i innych komponentów optoelektronicznych.
