Maszyna do cięcia drutu diamentowego z trzema stacjami i jednym drutem do ceramiki szafirowej

Maszyna do cięcia drutu diamentowego z trzema stacjami i jednym drutem do ceramiki szafirowej

Nazwa marki:	ZMSH
Numer modelu:	Diamentowa maszyna do cięcia drutem pojedynczym, potrójna stacja
MOQ:	3
Cena £:	by case
Czas dostawy:	3-6 miesięcy
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

rohs

Model:

Trzy stacja Diamond Single Linia Maszyna do cięcia

Prędkość biegania drutu:

1000 (mix) m/min

Diamentowa średnica drutu:

0,25-0,48 mm

dokładność cięcia:

00,01 mm

zbiornik wody:

150L

Kąt obrotu:

±10°

Stacja robocza:

Szczegóły pakowania:

Pakiet w 100-stopniowej pomieszczeniu

Możliwość Supply:

1000 sztuk miesięcznie

Podkreślić:

Maszyna do cięcia pojedynczego drutu z trzema stacjami

Maszyna do cięcia ceramiki safirowej

Maszyna do cięcia jednego drutu z ceramiki safirowej

Opis produktu

Synchronizacja osi X/Y/Z umożliwia obrót o 360° i pochylenie przedmiotu obrabianego o ±15° dla złożonych geometrii.Wprowadzenie do sprzętu

Diamentowa Piła Drutowa Trzystanowiskowa Jednodrutowa do Ceramiki SzafirowejDiamentowa Piła Drutowa Trzystanowiskowa Jednodrutowa do Ceramiki Szafirowej

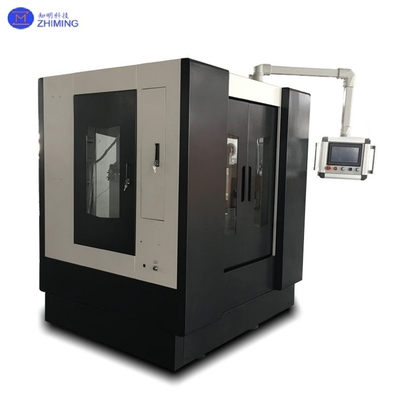

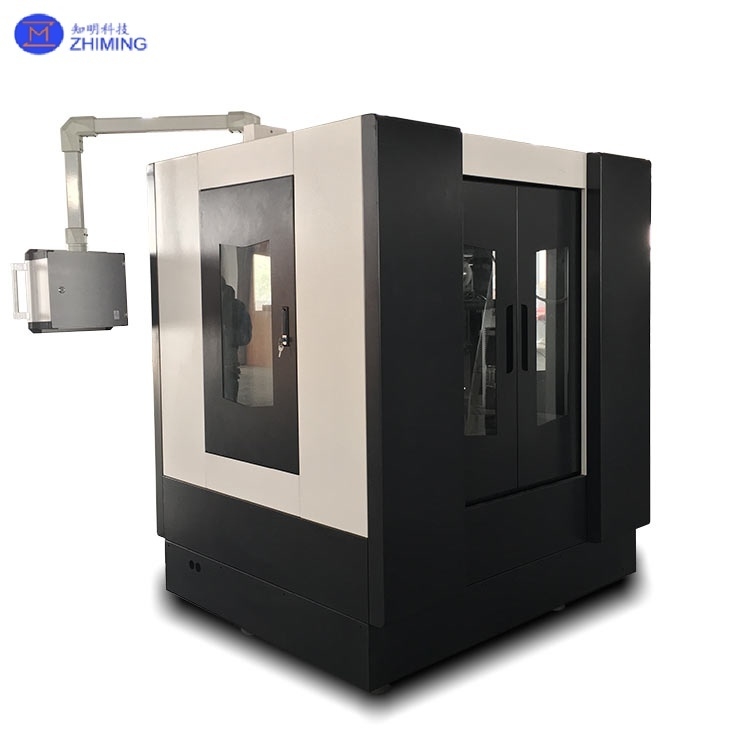

Diamentowa piła drutowa trzystanowiskowa jednodrutowa to wielostanowiskowy system współpracy przeznaczony do precyzyjnego i wydajnego cięcia twardych i kruchych materiałów, takich jak szafir, jadeit i ceramika. Jej główne komponenty to:
Układ trzystanowiskowy: Oddzielne strefy do cięcia, nawijania/odwijania drutu oraz obsługi/konserwacji zwiększają bezpieczeństwo i ciągłość pracy.
System serwonapędowy: Serwomotory kontrolują nawijanie, napinanie i podawanie drutu, zapewniając precyzję ruchu ±0,01 mm.
Kontrola naprężenia w pętli zamkniętej: Monitorowanie i regulacja naprężenia drutu w czasie rzeczywistym (0,1–1,0 MPa) w celu zapobiegania pękaniu.

Inteligentne funkcje: Zintegrowana łączność z chmurą i zdalny monitoring do konserwacji predykcyjnej i powiadomień o usterkach.

Diamentowa Piła Drutowa Trzystanowiskowa Jednodrutowa - Specyfikacje Techniczne	Model
Trzystanowiskowa diamentowa piła drutowa jednoliniowa	Maksymalny rozmiar przedmiotu obrabianego
600*600mm	Prędkość przesuwu drutu
1000 (MIX) m/min	Średnica drutu diamentowego
0,25-0,48mm	Pojemność magazynowa koła podającego
20km	Zakres grubości cięcia
0-600mm	Dokładność cięcia
0,01mm	Pionowy skok podnoszenia stanowiska roboczego
800mm	Metoda cięcia
Materiał jest nieruchomy, a drut diamentowy kołysze się i opada	Prędkość posuwu cięcia
0,01-10mm/min (W zależności od materiału i grubości)	Zbiornik na wodę
150L	Płyn chłodząco-tnący
Antykorozyjny, wysoce wydajny płyn chłodząco-tnący	Kąt kołysania
±10°	Prędkość kołysania
25°/s	Maksymalne naprężenie cięcia
88,0N (Ustaw minimalną jednostkę 0,1n)	Głębokość cięcia
200~600mm	Wykonaj odpowiednie płyty łączące zgodnie z zakresem cięcia klienta
-	Stanowisko robocze
3	Zasilanie
Trójfazowe pięcioprzewodowe AC380V/50Hz	Całkowita moc obrabiarki
≤32kw	Silnik okablowania
1*2kw	Silnik okablowania
1*2kw	Silnik kołysania stołu warsztatowego
0,4*6kw	Silnik kontroli naprężenia
4,4*2kw	Silnik uwalniania i zbierania drutu
5,5*2kw	Wymiary zewnętrzne (w tym skrzynka ramienia wahadłowego)
485921902184mm	Wymiary zewnętrzne (w tym skrzynka ramienia wahadłowego)
485921902184mm	Waga maszyny

3600ka

Diamentowa Piła Drutowa Trzystanowiskowa Jednodrutowa - Zasada Działania

Maszyna działa poprzez dynamiczne szlifowanie drutem diamentowym + synchronizację trzystanowiskową:

1. Cykl drutu:

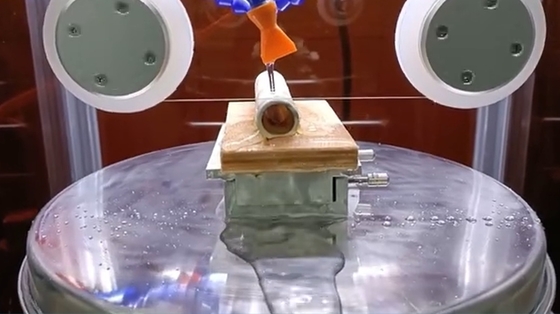

Drut diamentowy (średnica 0,25–0,48 mm) nawija się na kabestan, poruszając się ruchem posuwisto-zwrotnym z prędkością 1000 m/min, generując trajektorie szlifowania.

Naprzemienne operacje trzystanowiskowe: Cięcie odbywa się w jednej strefie, podczas gdy inne obsługują załadunek/rozładunek, minimalizując przestoje.

2. Podawanie materiału:
Stół roboczy porusza się w pionie (skok 800 mm) z prędkością 400–1200 mm/h lub drut aktywnie dociska się do przedmiotu obrabianego.

Naprzemienne operacje trzystanowiskowe: Cięcie odbywa się w jednej strefie, podczas gdy inne obsługują załadunek/rozładunek, minimalizując przestoje.

3. Koordynacja wieloosiowa:

Synchronizacja osi X/Y/Z umożliwia obrót o 360° i pochylenie przedmiotu obrabianego o ±15° dla złożonych geometrii.Diamentowa Piła Drutowa Trzystanowiskowa Jednodrutowa

Kluczowe cechy i zalety

Cecha

Opis

Parametry techniczne/Przykłady

Ultra-wysoka precyzja

Serwomotory + śruby kulowe zapewniają dokładność ±0,01 mm

Rozmiar przedmiotu obrabianego: ø600×600 mm

Wysoka wydajność

Równoległe przetwarzanie trzystanowiskowe zwiększa produktywność o 200%

Prędkość cięcia: 400–1200 mm/h

Niskie uszkodzenia

Napinanie pneumatyczne (0–1 MPa) + ruch oscylacyjny zmniejszają odpryski krawędziOdpryski krawędzi szafiru

<3 μm

Inteligentne sterowanie

PLC + ekran dotykowy do zaprogramowanych programów, wykrywania przerw i konserwacji w chmurze

Alerty o nieprawidłowościach w naprężeniu

Przyjazny dla środowiskaSmary na bazie wody redukują pył; hałas

<70 dB

Zgodność ze standardami RoHS

Kompatybilność materiałowa

Przetwarza materiały o twardości ≤9,5 w skali Mohsa (np. SiC: 9,2 w skali Mohsa)

Szafir, jadeit, ceramikaDiamentowa Piła Drutowa Trzystanowiskowa Jednodrutowa - Zastosowania

1. Półprzewodniki i fotowoltaika:

Cięcie wafla krzemowego: Kształtowanie/cięcia wlewków monokrystalicznego/polikrystalicznego krzemu (50–300 μm) do ogniw słonecznych i układów scalonych.
Przetwarzanie wafla SiC: Wafle SiC o wysokiej czystości do urządzeń zasilających EV, <10% strat materiału.2. Ceramika i kamienie szlachetne:

Podłoża szafirowe: Cięcie ekranów LED i smartfonów z jednolitością grubości ±0,02 mm.

Ceramika cyrkonowa: Tylne panele telefonów komórkowych i narzędzia o chropowatości powierzchni Ra <1,6 μm.
3. Kompozyty i metale:Kompozyty z włókna węglowego: Cięcie elementów lotniczych z <5% pęknięć włókien.

Stopy tytanu: Obróbka urządzeń medycznych (szerokość szczeliny 0,1–0,3 mm).

4. Biomedycyna i badania:Implanty ortopedyczne: Cięcie stawów biodrowych i próbek dentystycznych bez uszkodzeń termicznych.
Geologiczne cienkie przekroje: Plastry minerałów o grubości 0,2–2 mm zachowujące pierwotną strukturę.

Diamentowa Piła Drutowa Trzystanowiskowa Jednodrutowa - FAQ

1. P: Co sprawia, że diamentowe piły drutowe trzystanowiskowe jednodrutowe są idealne do zastosowań przemysłowych?
A: Kontrola naprężenia w pętli zamkniętej i synchronizacja z serwonapędem zapewniają precyzję ±0,01 mm i 200% wzrost wydajności cięcia szafiru, ceramiki i twardych, kruchych materiałów.

2. P: W jaki sposób trzystanowiskowa diamentowa piła drutowa zmniejsza straty materiału?

A: Jej wielostanowiskowy przepływ pracy minimalizuje przestoje, naprzemiennie tnąc, ładując i rozładowując, a ruch oscylacyjny optymalizuje zużycie materiału do produkcji cienkich wafli.
