| Nazwa marki: | ZMSH |
| Numer modelu: | Maszyna do cięcia diamentowego drutu/wielodrutu/szybkiego/wysokiej precyzji/spadającego/oscylującego |
| MOQ: | 3 |
| Cena £: | by case |
| Czas dostawy: | 3-6 miesięcy |
| Warunki płatności: | T/T |

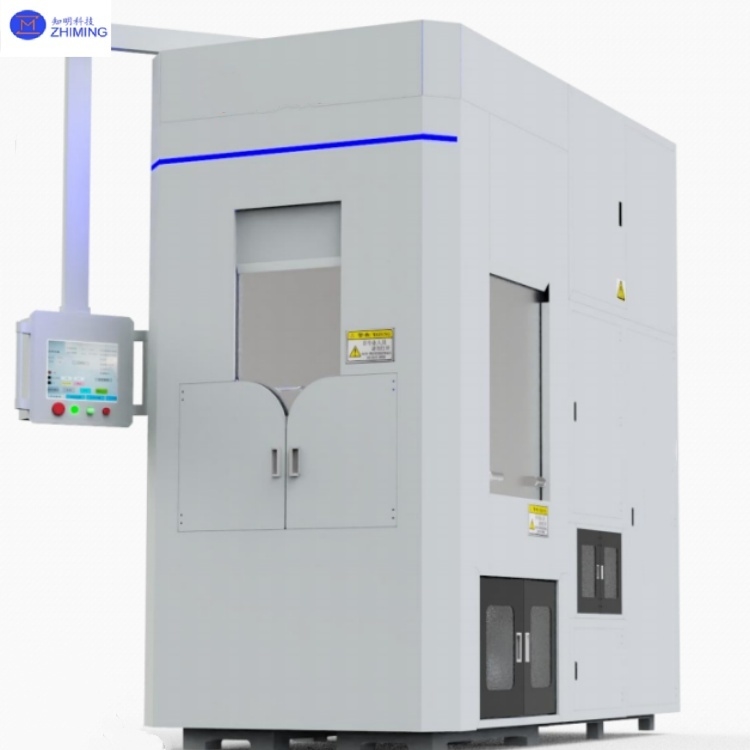

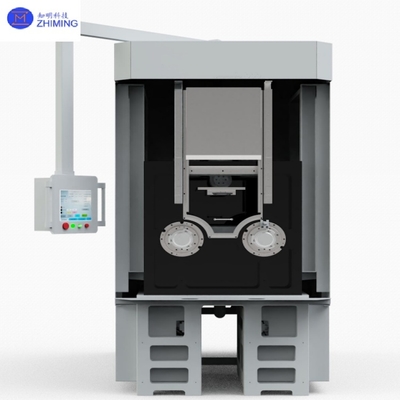

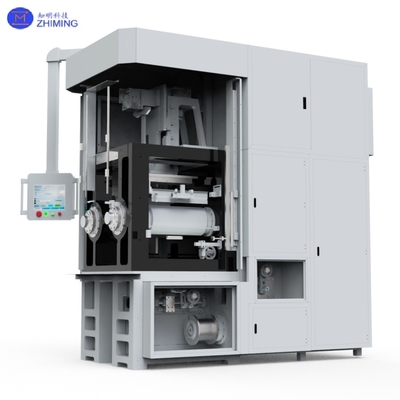

Maszyna do cięcia diamentowego drutu/wielodrutu/szybkiego/wysokiej precyzji/spadającego/oscylującego
Maszyna do cięcia diamentowego drutu/wielodrutu/szybkiego/wysokiej precyzji/spadającego/oscylującego to zaawansowany system specjalnie zaprojektowany do precyzyjnego obróbki twardych i kruchych materiałów.Zintegrowane z wieloma zaawansowanymi funkcjami, w tym wieloprzewodów równoległego cięcia (1-3m/s prędkość pracy), dokładność podmikronowa (± 0,01 mm), mechanizm podawania w dół i dynamiczny oscylacyjny cięcie.i ceramiki specjalnej, wspierające różne materiały, takie jak krzem, węglik krzemu (SiC), szafir (Al2O3) i kwarc, spełniające wymagania od badań i rozwoju do produkcji seryjnej.
| Parametry | Specyfikacja |
| Projekt | Piła drukowana wielowiekowa z stołem roboczym na wierzchu |
| Maksymalny rozmiar obróbki | 204 ø*500 mm |
| Główną średnicę powłoki walcowanej (stawiona na obu końcach) | ø 240*510 mm (dwa główne walory) |
| Prędkość biegu drutu | 2000 (MIX) m/min |
| Średnica diamentowego drutu | 00,1-0,5 mm |
| Pojemność przechowywania linii koła zasilającego | 20 (0,25 średnicy diamentowego drutu) km |
| Zakres grubości cięcia | 00,1-1,0 mm |
| Dokładność cięcia | 00,01 mm |
| Pionowy ruch podnoszący stanowiska roboczego | 250 mm |

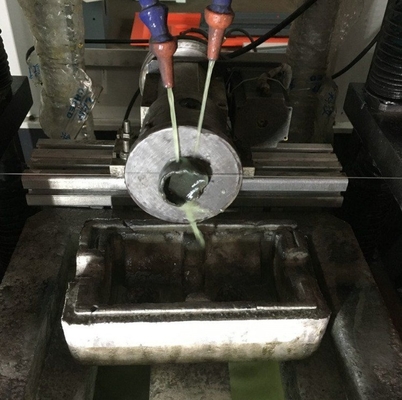

| Metoda cięcia | Materiał waha się i schodzi od góry do dołu, podczas gdy pozycja linii diamentowej pozostaje niezmieniona |
| Prędkość obróbki | 00,01-10 mm/min |
| Zbiornik wody | 300 l |
| Płyn do cięcia | Płyn przeciwrzędny do cięcia o wysokiej wydajności |
| Prędkość obrotowa | 00,83°/s |
| Ciśnienie pompy powietrza | 00,3-3 MPa |
| Kąt huśtania | ± 8° |
| Maksymalne napięcie cięcia | 10N-60N (Ustawić minimalną jednostkę 0,1N) |
| Głębokość cięcia | 500 mm |
| Stacja robocza | 1 |
| Zasilanie | Trójfazowe pięciodrukowe AC380V/50Hz |
| Całkowita moc urządzenia | ≤ 92 kW |
| Główny silnik (chłodzenie w obiegu wody) | 22*2kW |
| Silnik okablowania | 1*2kW |
| Silnik swingowy do stanowisk roboczych | 1.3*1kW |
| Silnik regulacji napięcia (chłodzenie krążenia wody) | 5.5*2kW |
| Silnik odprowadzający i zbierający drut | 15*2kW |
| Wymiary zewnętrzne (z wyłączeniem skrzynki z ramieniem kołyskowym) | 1320*2644*2840 mm |
| Wymiary zewnętrzne | 1780*2879*2840 mm |
| Masa maszyny | 8000 kg |
|
Cechy
|
Opis
|
Charakterystyka materiału
|
|
Wydajność wieloprzewodowa
|
Przetwarzanie jednoczesne 200 drutów, 5 razy większa wydajność
|
Wyroby o masie nieprzekraczającej 1 mm
|
|
Precyzja dużych prędkości
|
Prędkość cięcia 1-3m/s, dokładność ±0,01mm
|
Sapphire (Mohs 9), kwarc (niska ekspansja termiczna)
|
|
W dół + oscylujące
|
Zmniejsza naprężenie materiału, szorstkość powierzchni Ra<0,5μm
|
Ceramika (AlN/Al2O3), szkło optyczne
|
|
Inteligentne sterowanie
|
Monitoring siły cięcia/temperatury w czasie rzeczywistym, automatyczna optymalizacja
|
Substraty złożone (SiC-on-Si), kryształy specjalne
|
Powierzchnie zastosowań maszyny do cięcia diamentowego/wielokrotnego/wysokiej prędkości/wysokiej precyzji/spadającej/oscylującej
1Produkcja półprzewodników
2. Elektrownia fotowoltaiczna
3. Optoelektronika
4. Materiały zaawansowane
Uwaga:: Kompatybilny z Si, SiC, szafirem, kwarcem i ceramiką.
1P: Jakie są zalety cięcia oscylacyjnego w piłach diamentowych?
Odpowiedź: Cięcie oscylujące (± 8°) zmniejsza odłamki do <15 μm i poprawia wykończenie powierzchni (Ra<0,5 μm) dla kruchych materiałów, takich jak SiC i szafir.
2P: Jak szybko wieloprzewodne piły diamentowe mogą cięć płytki krzemowe?
Odpowiedź: Z 200+ drutami z prędkością 1-3m/s, cięcie 300mm płytek krzemowych w <2 minuty, zwiększając wydajność 5x w porównaniu z jednodrutowymi piłami.
