Maszyna do piły z pojedynczym / wielokrotnym drutem diamentowym do obróbki płyt półprzewodnikowych

Duży Obraz : Maszyna do piły z pojedynczym / wielokrotnym drutem diamentowym do obróbki płyt półprzewodnikowych

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ZMSH
Orzecznictwo:	rohs
Numer modelu:	Diamentowa Piła Linowa - Piła Jednolinowa/Wielolinowa

Zapłata:

Minimalne zamówienie:	3
Cena:	by case
Szczegóły pakowania:	Pakiet w 100-stopniowej pomieszczeniu
Czas dostawy:	3-6 miesięcy
Zasady płatności:	T/T
Możliwość Supply:	1000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

projekt:	Sing/wiele druciany piła	Diamentowa średnica drutu:	0,2-0,37 mm
Zakres grubości cięcia:	1,5-80 mm	dokładność cięcia:	00,01 mm
Metoda cięcia:	Sch w warstwie waha się w górę, ale pozycja drutu diamentowego pozostaje niezmieniona	Cięcie prędkości zasilania:	0,01-10 mm/min
Stacja robocza:	2
Podkreślić:	Maszyna do przetwarzania płyt półprzewodnikowych , Wielokrotna piła drukowana , Maszyna do cięcia drutu diamentowego

Wprowadzenie sprzętu do jednokrotnej lub wielokrotnej piły drutowej z diamentowym drutem

Maszyna do piły z pojedynczym/wielokrotnym drutem diamentowym do obróbki płyt półprzewodnikowych

Maszyna do cięcia drutu diamentowego z pojedynczą/wielodrukową dwustronną stacją jest zaawansowanym sprzętem precyzyjnym specjalnie opracowanym do obróbki twardych i kruchych materiałów.Wykorzystuje technologię drutu diamentowego elektroplastyzowanego i wyposażony jest w podwójne niezależne stanowiska robocze, umożliwia elastyczne przełączanie pomiędzy precyzyjnym przetwarzaniem pojedynczego drutu a wielodrutowym trybem produkcji seryjnej.i technologii chłodzenia adaptacyjnego, co czyni go idealnym do zastosowań precyzyjnego cięcia obejmujących płytki półprzewodnikowe, płytki krzemowe fotowoltaiczne i komponenty optyczne.

Specyfikacje techniczne maszyny do piły drutu diamentowego

Parametry	Specyfikacja
Projekt	Piły drukowane jednokrotnie lub wielokrotnie
Maksymalny rozmiar obróbki	ø 320*430 mm
Główną średnicę powłoki walcowej	ø 210*450 mm (pięć głównych walców)
Prędkość biegu drutu	1000 (MIX) m/min
Średnica diamentowego drutu	00,2-0,37 mm
Pojemność przechowywania linii koła zasilającego	20 ((0,25 mm) średnica drutu diamentowego/km
Zakres grubości cięcia	10,5-80 mm
Dokładność cięcia	00,01 mm
Pionowy ruch podnoszący stanowiska roboczego	350 mm
Metoda cięcia	Stolik obracowy waha się w górę, ale położenie diamentowego drutu pozostaje niezmienione
Prędkość obróbki	00,01-10 mm/min
Zbiornik wody	300 l
Płyn do cięcia	Płyn przeciwrzędny do cięcia o wysokiej wydajności
Kąt huśtania	± 8°
Prędkość obrotowa	00,83°/s
Maksymalne napięcie cięcia	100N (Ustawić minimalną jednostkę 0,1N)
Głębokość cięcia	430 mm
Stacja robocza	2
Zasilanie	Trójfazowe pięciodrukowe AC380V/50Hz
Całkowita moc urządzenia	≤ 52 kW
Silnik główny	7.5*3kW
Silnik okablowania	00,75*2 kW
Silnik swingowy do stanowisk roboczych	1.3*2kW
Silnik regulacji napięcia	4.4*2kW
Silnik odprowadzający i zbierający drut	5.5*2kW
Wymiary zewnętrzne (z wyłączeniem skrzynki z ramieniem kołyskowym)	231026602893 mm
Wymiary zewnętrzne	231026602893 mm
Masa maszyny	6000 kg

Zasada działania jednej lub kilku pił drutowych z diamentowym drutem

1System cięcia:

Włókno diamentowe tworzy ruch zamkniętego pętli napędzany przez serwomotory (regulowane 0,5-3 m/s)
Napięcie drutu jest monitorowane w czasie rzeczywistym za pomocą czujników o wysokiej precyzji (regulowane 20-50N)
Stolik roboczy wykorzystuje napęd silnikowy liniowy o dokładności pozycjonowania ± 1 μm

2/ Koordynacja dwóch stacji:

Stacja A: tryb jednokrętowy (minimalna średnica drutu 0,1 mm) do przetwarzania o wysokiej precyzji
Stacja B: tryb wieloprzewodowy (do 200 przewodów) do produkcji seryjnej
Obie stacje mogą działać synchronicznie z automatycznym przenoszeniem obrabiarków za pomocą ramienia robotycznego

3System sterowania:

Architektura PLC+PC obsługująca programowanie kodu G
System pozycjonowania wizualnego (5 μm powtarzalności)
Monitoring w czasie rzeczywistym ponad 20 parametrów procesu, w tym siły cięcia i temperatury

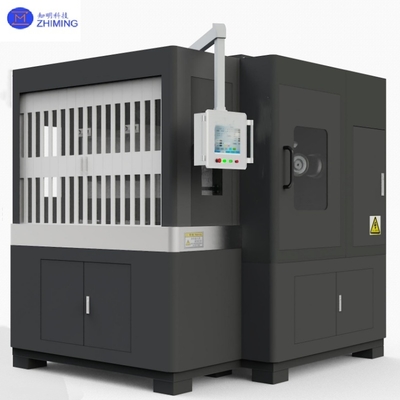

Maszyna do piły z pojedynczym / wielokrotnym drutem diamentowym do obróbki płyt półprzewodnikowych 1

Podstawowe cechy piły drutowej diamentowej pojedynczej/wielokrotnej

1. Wysokiej precyzji zdolność przetwarzania:

Precyzyjny wiertek powietrzowy i system napędowy silnika liniowego zapewniają dokładność poniżej mikronu
Adaptacyjny układ regulacji napięcia utrzymuje stabilny proces cięcia
Specjalnie zaprojektowany system chłodzenia skutecznie kontroluje temperaturę obróbki

2Elastyczne sposoby produkcji:

Jednostacja w trybie wysokiej precyzji spełnia potrzeby badań i rozwoju oraz małych partii
Wielostacje równoległego przetwarzania znacząco zwiększają wydajność produkcji
Funkcja szybkiej zmiany dostosowuje się do różnych wymagań produkcyjnych

3Inteligentny system sterowania:

Zaawansowany interfejs HMI dla łatwej obsługi
Monitoring w czasie rzeczywistym i automatyczna optymalizacja kluczowych parametrów
Możliwości zdalnej diagnostyki i konserwacji

4- Zapewnienie solidnej i trwałej konstrukcji:

Komponenty krytyczne wykorzystują materiały o wysokiej wytrzymałości i odporności na zużycie
Modułowa struktura ułatwia konserwację
Kompleksowe systemy ochrony wydłużają żywotność sprzętu

Typowe zastosowania pił drutu diamentowego pojedynczego/wielokrotnego

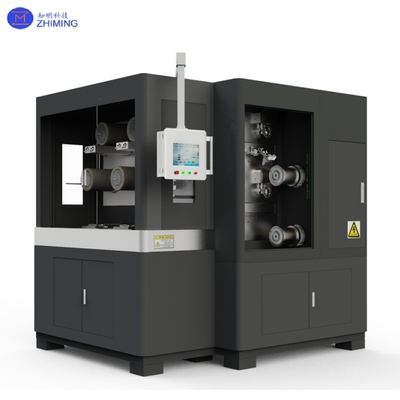

Maszyna do piły z pojedynczym / wielokrotnym drutem diamentowym do obróbki płyt półprzewodnikowych 3

1. Produkcja płyt półprzewodnikowych:

Precyzyjne cięcie płytek urządzeń zasilania SiC/GaN do infrastruktury EV i 5G
Wysokiej jakości przetwarzanie substratów szafirowych do diod LED i elektroniki użytkowej
Wycinanie chipów czujników MEMS zapewniające wydajność i niezawodność urządzenia

2Produkcja fotowoltaiczna:

Wysokiej wydajności cięcie dużych jednokrystalicznych ingotów krzemu
Precyzyjne przetwarzanie ogniw słonecznych heterołącznych
Stabilne cięcie ultracienkiej płytki krzemowej (< 120 μm)

3Przetwarzanie elementów optycznych:

Precyzyjne formowanie elementów optycznych ze szkła kwarcowego
Dokładne cięcie kryształów laserowych (YAG, szafir itp.)
Przetwarzanie okien optycznych w podczerwieni

4. Specjalne przetwarzanie materiałów:

Precyzyjne obróbki podłoża ceramicznego AlN/Al2O3
Tkanie kompozytów z węglanu krzemu
Przetwarzanie materiałów ultratwardych (diament CVD)

5Badania i specjalne zastosowania:

Prototypy nowych materiałów półprzewodnikowych
Rozwój mikrourządzeń i specjalnych konstrukcji
Przygotowanie próbek na zamówienie

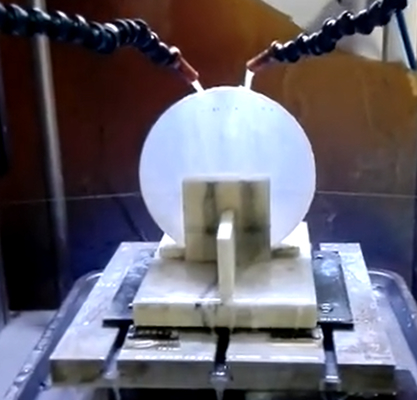

Maszyna do piły z pojedynczym / wielokrotnym drutem diamentowym do obróbki płyt półprzewodnikowych 4

Zalety techniczne piły drutowej pojedynczej/wielokrotnej

Maszyna do piły z pojedynczym / wielokrotnym drutem diamentowym do obróbki płyt półprzewodnikowych 5

Stabilna jakość przetwórstwa o wydajności > 99,5%
Przystosowany do różnych twardych i kruchych materiałów
Znacznie wyższa wydajność niż w przypadku konwencjonalnych metod
Łatwa obsługa i konserwacja przy niskim TCO

Uwaga: Dostępne rozwiązania na zamówienie, w tym specjalne wersje obróbki wymiarów i wersje czystych pomieszczeń.

Często zadawane pytania dotyczące jednej lub kilku pił drutowych z diamentowym drutem

1P: Jaka jest główna zaleta płyta diamentowego z dwiema stacjami?
Odpowiedź: umożliwia jednoczesne wysokiej precyzji cięcie pojedynczego drutu i przetwarzanie wielu drutów, zwiększając wydajność o 50% w porównaniu z maszynami jednowarunkowymi.

2P: Jakie materiały można wyciąć za pomocą pił dwustronnych z diamentowym drutem?
Odpowiedź: Materiały twarde i kruche, takie jak krzemion, SiC, GaN, szafir, kwarc i ceramika, z dokładnością do ±0,01 mm.
