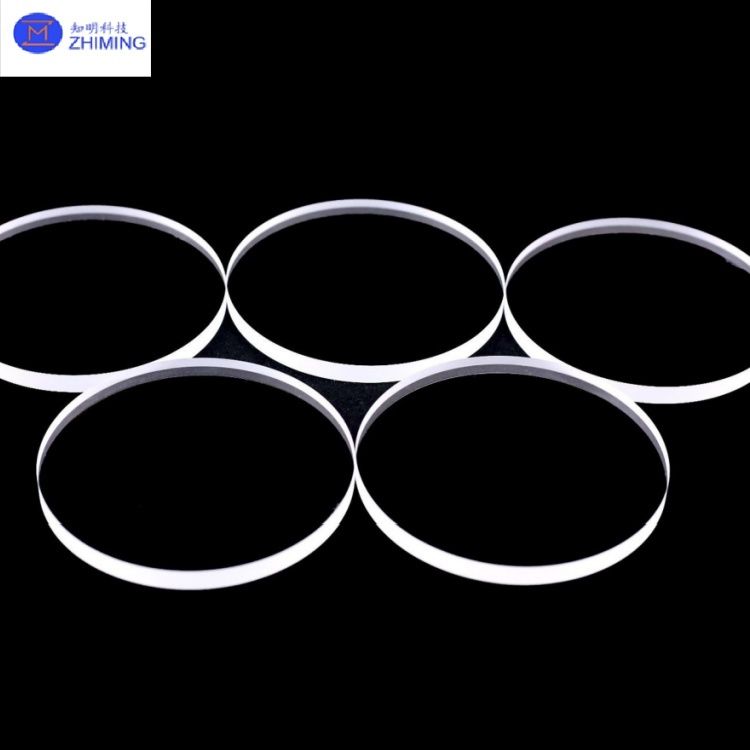

Okna optyczne ze stopionego kwarcu, grubość 8,2 mm i 8,3 mm, JGS1 JGS2

Optyczne Okna Kwarcowe Grubość 8,2 mm i 8,3 mm JGS1 JGS2

ZMSH specjalizuje się w dostarczaniu precyzyjnych optycznych okien kwarcowych, produkowanych z wysokiej czystości kwarcu klasy JGS1/JGS2, zapewniających wyjątkową wydajność transmisji w zakresie od ultrafioletu do bliskiej podczerwieni (190nm–2500nm). Nasze kwarcowe okna charakteryzują się rygorystyczną kontrolą grubości (8,2 mm i 8,3 mm, tolerancja ±0,1 mm), co czyni je idealnymi do precyzyjnych systemów optycznych. Możliwość dostosowania wymiarów, powłok i obróbki powierzchni sprawia, że spełniają rygorystyczne wymagania w technologii laserowej, analizie spektroskopowej, produkcji półprzewodników i badaniach naukowych. Dzięki zaawansowanym technologiom obróbki i ścisłemu systemowi zarządzania jakością, każde okno gwarantuje wysoką jednorodność optyczną, niski współczynnik rozszerzalności cieplnej i doskonałą odporność na wysokie temperatury, zapewniając niezawodne działanie w ekstremalnych warunkach.

Kluczowe Parametry

(Uwaga: Dodatkowe parametry, takie jak średnica, fazowanie itp., są konfigurowalne na życzenie.)

Kluczowe cechy okien z krzemionki topionej (8,2 mm i 8,3 mm)

​

1. Wysoka transmisja

· Transmisja szerokopasmowa od UV do NIR (190nm–2500nm), szczególnie zoptymalizowana dla głębokiego ultrafioletu (DUV) i systemów optycznych w podczerwieni.

· Niski współczynnik absorpcji minimalizuje straty energii, zwiększając wydajność systemu.

2. Wyjątkowa stabilność termiczna

· Bardzo niski współczynnik rozszerzalności cieplnej (5,5×10⁻⁷/°C) i odporność na wysokie temperatury (~1200°C), odpowiednie dla laserów dużej mocy i ekstremalnych warunków termicznych.

· Doskonała odporność na szok termiczny wytrzymuje szybkie wahania temperatury bez pękania.

3. Doskonała obojętność chemiczna

· Odporność na silne kwasy, zasady i rozpuszczalniki organiczne, idealne do środowisk korozyjnych.

· Opcjonalne obróbki powierzchni (np. powłoki AR, warstwy hydrofobowe) do specjalistycznych zastosowań.

4. Wysoki próg uszkodzeń laserowych

· Kompatybilność z systemami laserowymi o dużej energii (np. lasery CO₂, lasery UV) dzięki wyjątkowej odporności na uszkodzenia indukowane laserem.

· Dostępne niestandardowe powłoki optyczne (np. AR, HR) w celu optymalizacji transmisji/odbicia przy określonych długościach fal.

5. Precyzyjna wydajność optyczna

· Płaskość powierzchni do λ/4 (@632,8nm) i równoległość <3 minuty kątowe, spełniająca rygorystyczne wymagania dotyczące wyrównania optycznego.

· Niska zawartość pęcherzyków/zanieczyszczeń zapewnia jednolitość optyczną, minimalizując rozpraszanie i zniekształcenia czoła fali.

Główne zastosowania kwarcowych okien optycznych

1. Systemy optyczne laserów

· Okna do wnęk laserowych, optyka ochronna dla cięcia/spawania laserem dużej mocy oraz medycznych urządzeń laserowych.

· Preferowane dla laserów UV (np. lasery ekscymerowe) ze względu na doskonałą trwałość w UV.

2. Aparatura spektroskopowa

· Okna transmisyjne dla spektrofotometrów UV-Vis i spektrometrów FTIR, zapewniające wysoki stosunek sygnału do szumu.

· Zastosowania w zakresie próżniowego ultrafioletu (VUV), w tym detekcja promieniowania synchrotronowego.

3. Półprzewodniki i litografia

· Komponenty optyczne do maszyn litograficznych i systemów inspekcji płytek, odporne na promieniowanie DUV i deformacje termiczne.

· Krytyczne dla ochrony masek i optyki projekcyjnej w zaawansowanych węzłach.

4. Badania naukowe i fizyka wysokich energii

· Okna obserwacyjne dla detektorów cząstek i urządzeń synchrotronowych, łączące odporność na promieniowanie z wysoką przezroczystością.

· Uszczelnione wzierniki do środowisk próżniowych/wysokociśnieniowych (np. mikroskopy elektronowe, eksperymenty plazmowe).

5. Urządzenia lotnicze i medyczne

· Okna ochronne dla lotniczych czujników optycznych, wytrzymujące ekstremalne temperatury i promieniowanie kosmiczne.

· Biokompatybilne komponenty do endoskopów i systemów terapii laserowej.

Zalecane niestandardowe pryzmaty z krzemionki topionej

ZMSH oferuje kompleksowe usługi dostosowywania pryzmatów z krzemionki topionej, w tym pryzmaty prostokątne, pięciokątne i klinowe, dostosowane do wyrównywania laserów, kierowania wiązką i zastosowań spektroskopowych. Wykorzystując wysokiej czystości materiał JGS1/JGS2, nasze pryzmaty zapewniają niską absorpcję i wysoką transmisję (190nm–2500nm), z precyzyjną obróbką kątową (tolerancja ±30 sekund kątowych) i polerowaniem powierzchni λ/10. Klienci mogą określić wymiary, kąty i powłoki (np. UV AR, IR szerokopasmowe). Wspieramy szybkie prototypowanie, produkcję seryjną i pakowanie zgodne z ISO lub odporne na wstrząsy, aby zapewnić bezpieczną dostawę. Wyposażeni w obróbkę CNC i testowanie interferometrem Zygo, gwarantujemy szybki czas realizacji i rygorystyczną kontrolę jakości, aby spełnić wysokie standardy sektorów badawczych, przemysłowych i obronnych.
