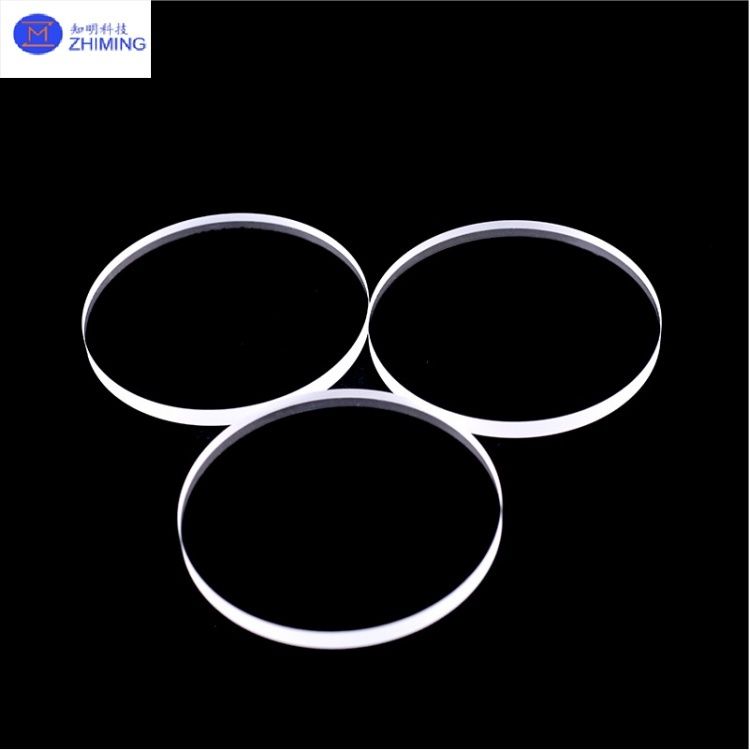

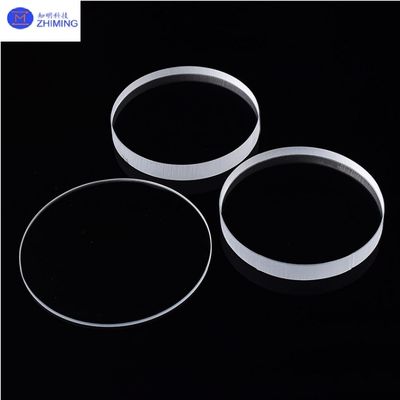

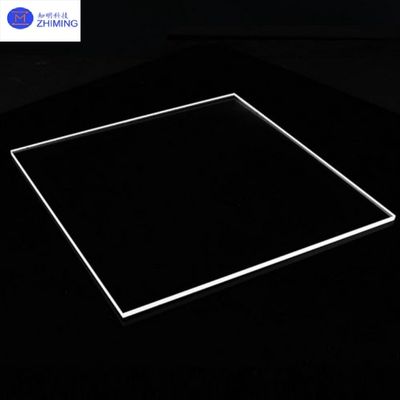

Kształty niestandardowe Okna ze szkła optycznego kwarcowego Grubość 8,3 mm Wysoki wskaźnik załamania
Okno optyczne kwarcowe (tylko 8,3 mm) jest precyzyjnie wykonane z wysokiej czystości roztopionego krzemu (SiO2), oferując wyjątkową przejrzystość optyczną, stabilność termiczną i obojętność chemiczną.Wykorzystuje się w tym celu:, wytwarzania półprzewodników i obserwacji próżni, produkt ten obsługuje geometrie niestandardowe (okrągłe, kwadratowe, nieregularne kształty) i złożone struktury (dziury, krawędzie,w celu zaspokojenia różnorodnych potrzeb integracji optycznejProdukty uzupełniające obejmują przyzmy kwarcowe, filtry i soczewki.
Specyfikacje okna optycznego kwarcowego (tylko 8,3 mm)
| Parametry |
Wartość/Opis |
| Materiał |
Węglowodory |
| Gęstość |
80,3 mm |
| Średnica/rozmiar |
Dostosowywalne |
| Jakość powierzchni |
60/40 lub więcej |
| Zakres transmisji |
190 nm ~ 2500 nm |
| Wskaźnik załamania (@587.6 nm) |
1.458 |
| Płaskość powierzchni |
λ/4 @ 632,8 nm |
| Równoległość |
< 3 minuty przestrzeni |
| Opcje powlekania |
powłoka AR, powłoka odblaskowa itp. |
Charakterystyka produktu okienka optycznego kwarcowego (tylko 8,3 mm)
1Wydajność optyczna
- szerokospektralna transmisja: > 90% transmisji w zakresie ultrafioletowym (170~2500 nm) i podczerwonym (do 3500 nm), zoptymalizowane dla zastosowań UV-Vis-NIR.
- Niskie promieniowanie: osiąga płaskość powierzchni λ/10 (badanie za pomocą interferometrii Zygo) i Ra < 1 nm (mikroskopia siły atomowej), minimalizując rozpraszanie i zniekształcanie światła.
2- Trwałość termiczna.
- Wytrzymałość w wysokich temperaturach: działa nieprzerwanie w temperaturze 1100°C i jest odporny na wstrząsy termiczne (1100°C → temperatura pokojowa bez pękania).
- Ultra-Low CTE: współczynnik rozszerzenia termicznego 0,55×10−6/°C (25×300°C), zapewniający stabilność wymiarową w ekstremalnych cyklach termicznych.
3. Trwałość mechaniczna i chemiczna
- Twardość i wytrzymałość: twardość Mohs 7 i wytrzymałość na ściskanie 1100 MPa, odporność na ścieranie mechaniczne i środowiska pod wysokim ciśnieniem.
- Odporność chemiczna: odporna na kwasy (z wyjątkiem HF) i rozpuszczalniki organiczne, sprawdzona w procesach etsu na mokro w półprzewodnikach i składowania par chemicznych (CVD).
4Jakość powierzchni
- Ultrapolerowane wykończenie: szorstkość powierzchni < 1 nm (Ra) i specyfikacja 40/20 zarysowania/grzebu, kluczowa dla obrazowania o wysokiej rozdzielczości i optyki laserowej.
Wykorzystanie kwarcuokienko optyczne (tylko 8,3 mm)
1Systemy laserowe
· Okna wyjściowe laserowe: Służą jako interfejsy ochronne dla laserów CO2 (10,6 μm) i ultraszybkich laserów (impulsów femtosekundowych), łagodząc soczewkowanie termiczne i zniekształcanie wiązki.
· Osłona laserowa UV: chroni wrażliwe elementy w systemach litografii i mikroobróbki przed degradacją wywołaną promieniowaniem UV.
2. Produkcja półprzewodników
• Okna obserwacji plazmy: umożliwiają monitorowanie w czasie rzeczywistym procesów etsu plazmowego w produkcji płytek, utrzymując integralność próżni i przejrzystość optyczną.
· Widowisko komory CVD: monitorowanie jednolitości osadów cienkich warstw przy jednoczesnym przeciwdziałaniu korozyjnym produktom ubocznym (np. SiCl4, NF3).
3. Środowiska próżniowe i o wysokim promieniowaniu
· Synchrotron Beamline Windows: Przekazuje twarde promienie rentgenowskie (do 35 keV) przy minimalnej absorpcji w akceleratorach cząstek i laserach wolnych elektronów.
· Monitorowanie układu próżniowego: zapewnić widoczność w komorach o wysokiej próżni bez naruszania integralności ciśnienia.
- Nie.
4- Instrumenty analityczne.
• Okna próbki spektrometru: zapewnienie płaskiej odpowiedzi widmowej w zakresie spektroskopii Raman, FTIR i UV-Vis, wspierając charakterystykę materiału.
· Właściciele próbek XRD: utrzymują krystalograficzne ustawienie podczas analizy dyfrakcyjnej.
5. Obrona i lotnictwo
· Okna pojazdów naddźwiękowych: wytrzymają gradienty termiczne przekraczające 1000°C/s i dawki promieniowania > 106 rad.
· Systemy uzbrojenia laserowego: Chronią elementy pociągu optycznego przed impulsem laserowym o wysokiej energii (100 kW ≈ 1 MW).
Usługa ZMSH
ZMSH Precision Optics specjalizuje się w badaniach naukowych i rozwoju oraz produkcji precyzyjnych komponentów optycznych z kwarcu, z podstawowymi produktami, w tym oknami optycznymi z kwarcu (zwłaszcza warianty o grubości 8,3 mm),pryzmaty, filtry i soczewki, wszystkie wykonane z wysokiej czystości stopionej krzemionki do wyjątkowej przejrzystości optycznej, stabilności termicznej i obojętności chemicznej. Oferując szerokie możliwości dostosowania ̇ od standardowych kształtów okrągłych/kwadratowych po nieregularne/skomplikowane geometrie (z otworami przejściowymi, krawędziami z koniami,ZMSH spełnia różnorodne potrzeby przemysłowe w systemach laserowych., sprzęt półprzewodnikowy, obserwacja próżni, przyrządy analityczne oraz zastosowania w dziedzinie obrony i lotnictwa. Usługi obejmują pełne wsparcie cyklu życia: od produkcji na zamówienie (obróbki CNC, polerowanie, powlekanie ¥AR/HR/filmy dychroiczne), metrologii (bliskość powierzchni, badania przewodów biegów),i szybkiego prototypowania do skalowalnej produkcji masowej, uzupełnione o doradztwo techniczne w zakresie doboru materiałów i optymalizacji obróbki powierzchni w celu zapewnienia optymalnej integracji systemu.
