Szczegóły Produktu:
Zapłata:
|
Wielkość: | 2 cale 3 cale 4 cale 6 cali 8 cali 12 cali | LTV: | <0,5 µm |
---|---|---|---|
TTV: | <2 µm/3 µm/5 µm | Rodzaj powierzchni: | ssp/dsp |
Chropowatość powierzchni: | ≤1 nm | Wnioski: | Półprzewodnikowe maski litograficzne, urządzenia optyczne UV |
Podkreślić: | 12 cali płytki kwarcowe,6 cali płytki kwarcowe,4 cali płytki kwarcowe |

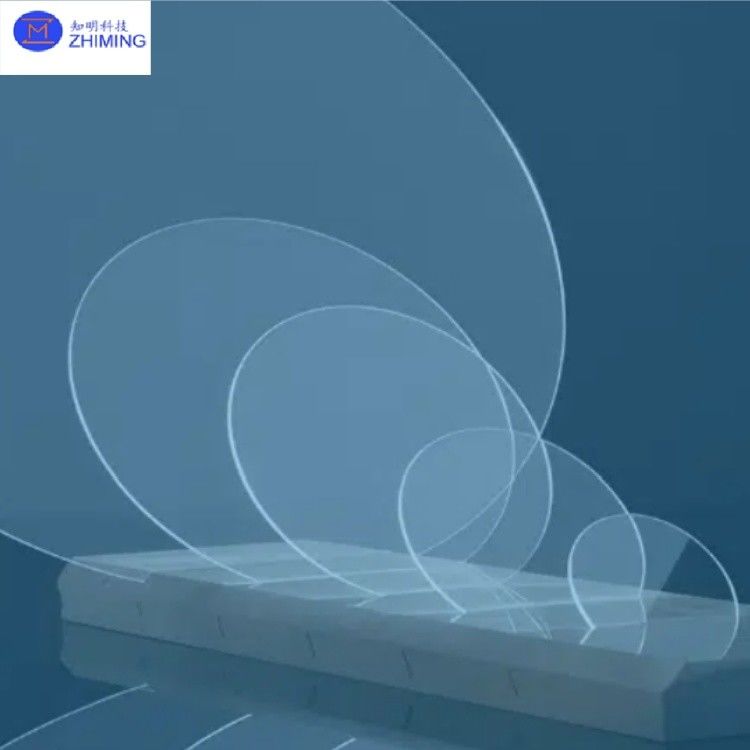

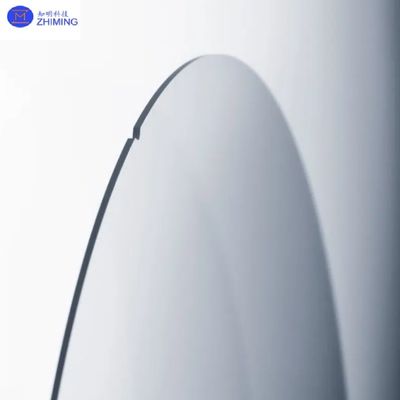

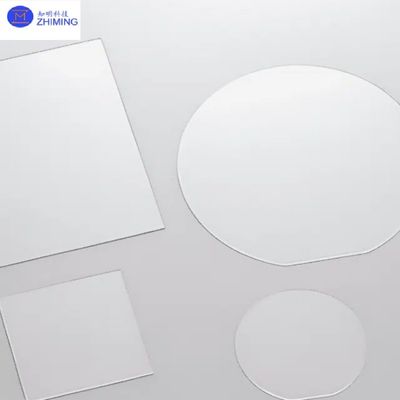

Wafle kwarcowe to precyzyjne podłoże wykonane z wysokiej czystości syntetycznych materiałów kwarcowych, szeroko stosowanych w półprzewodnikach, optoelektroniki, optyce i systemach mikroelektromechanicznych (MEMS). ZMSH specjalizuje się w badaniach i rozwoju oraz produkcji materiałów półprzewodnikowych kwarcowych, oferując produkty takie jak płytki kwarcowe, okna optyczne kwarcowe, rurki kwarcowe i łodzie kwarcowe,z płytkami kwarcowymi jako podstawową linią produktów. Zapewniamy dostosowalne rozwiązania dla płytek od 2 do 12 cali, spełniające specyficzne wymagania w zakresie wymiarów, grubości i obróbki powierzchni (polerowanie, powłoka itp.).
ZMSH oferuje dostępność w magazynie i usługi obróbki na zamówienie, zapewniając wysoką precyzję (np. TTV ≤5μm), doskonałą płaskość (Ra ≤1nm),i doskonałą odporność na wysokie temperatury (punkt zmiękczenia do 1730°C). Nasze produkty są szeroko stosowane w produkcji półprzewodników, technologii fotomaski, czujnikach i systemach laserowych.
Wielkość | Calowanie | 2 cali. | 3 cali. | 4 cali. | 6 cali. | 8 cali. | 12 cali. |
Średnica |
mm | 50.8 | 76.2 | 100 | 150 | 200 | 300 |
Tolerancja (±) | mm | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
Gęstość | μm | 100 i więcej | 100 i więcej | 100 i więcej | 300 i więcej | 400 i więcej | 500 i więcej |
Podstawowa płaszczyzna odniesienia | mm | 32.5 | 32.5 | 32.5 | 57.5 | Pozostałe | Pozostałe |
LTV (5mmx5mm) | μm | < 0.5 | < 0.5 | < 0.5 | < 0.5 | < 0.5 | < 0.5 |
TTV | μm | < 2 | < 2 | < 2 | < 3 | (3) | < 5 |
Pochyl się | μm | ± 20 | ± 20 | ± 20 | ± 30 | ± 40 | ± 40 |
Warp. | μm | ≤ 30 | ≤ 30 | ≤ 30 | ≤ 40 | ≤ 50 | ≤ 50 |
PLTV ((5mm*5mm) < 0,4um | % | ≥ 95% | ≥ 95% | ≥ 95% | ≥ 95% | ≥ 95% | ≥ 95% |
Zaokrąglenie krawędzi | mm | SZEMI STD. | SZEMI STD. | SZEMI STD. | SZEMI STD. | SZEMI STD. | SZEMI STD. |
Rodzaj powierzchni | SSP/DSP | SSP/DSP | SSP/DSP | SSP/DSP | SSP/DSP | SSP/DSP | |
Bruki powierzchni | nm | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
Główne właściwości płytek kwarcowych obejmują:
1Materiał o wysokiej czystości: Kwarc syntetyczny (np. Suprasil lub Corning 7980) o czystości SiO2 ≥ 99,99%, minimalizujący zanieczyszczenia w procesach półprzewodnikowych.
2Stabilność termiczna: Niski współczynnik rozszerzenia termicznego (5,5×10−7/°C), odporny na temperatury przekraczające 1000°C w ekstremalnych warunkach.
3Wydajność optyczna: Wysoka przepuszczalność z fal UV do IR (np. > 90% w głębokim UV), idealna do litografii i zastosowań laserowych.
4Precyzja powierzchni: Polerowanie ultra precyzyjne o grubości powierzchni (Ra) ≤ 0,5 nm i całkowitej zmienności grubości (TTV) ≤ 5 μm.
5. Zakres wielkości: Standardowe rozmiary z2-calowy, 4-calowy, 6-calowy, 8-calowy do 12-calowy, z obsługą specyfikacji niestandardowych.
6. Chemiczna bezwładność: Odporny na silne kwasy (z wyjątkiem HF), zasadowości i etyki plazmowe, odpowiedni do procesów półprzewodnikowych.
Płytki kwarcowe odgrywają kluczową rolę w sektorach zaawansowanych technologii, jak szczegółowo opisano poniżej:
Obszar zastosowania | Specyficzne zastosowania | Zalety płytek kwarcowych |
Produkcja półprzewodników | - Substraty fotomaski - Nośniki do procesu etsu - Płyty do polerowania CMP - płytki do czasowego łączenia |
Wysoka płaskość, niskie rozszerzenie termiczne, odporność na korozję plazmy |
Urządzenia optoelektroniczne | - Okna laserowe. - Substraty filtrów optycznych - Substraty czujników IR - Opakowanie fotodetektorów |
Wysoka przepuszczalność UV-IR, niska strata wchłaniania |
MEMS/NEMS | - warstwy strukturalne MEMS - Precyzyjne diafragmy czujników - szablony nanoodcisków |
Ultragładka powierzchnia, wysoka sztywność, stabilność chemiczna |
Urządzenia 5G i RF | - Substraty filtrów SAW/BAW - Bazy anten wysokiej częstotliwości - Resonatory dielektryczne mikrofalowe |
Niska utrata dielektryczna, stabilna wydajność sygnału wysokiej częstotliwości |
Badania i optyka | - Synchrotron promieniowania optycznego - Okna dyfrakcji rentgenowskiej - Wysokiej mocy lusterka laserowe |
Odporność na promieniowanie, wysoki próg uszkodzenia lasera |
Nowa energia | - substraty powłoki ogniw fotowoltaicznych - warstwy elektrolitów ogniw paliwowych - Badania nad separatorem baterii litowej |
Odporność na wysokie temperatury, zapobieganie migracji jonów |
Kompleksowe rozwiązania dla płytek kwarcowych: ZMSH zapewnia niestandardową produkcję płytek kwarcowych (2"-12" rozmiarów standardowych / niestandardowych) z precyzyjną obróbką (polerowanie, powlekanie itp.) wykorzystując materiały o wysokiej czystości (silika stopiona UV, kwarc o niskiej zawartości OH). Nasze usługi obejmują zapasowe płytki 4"/6"/8", produkty pomocnicze (okna optyczne, rurki kwarcowe), pełną certyfikację testową oraz wsparcie techniczne w zakresie doboru materiałów i optymalizacji procesów.
1P: Jakie rozmiary płytek kwarcowych są dostępne do zastosowań półprzewodnikowych?
O: Dostarczamy standardowe płytki kwarcowe od 2 do 12 cali, o niestandardowych rozmiarach i specyfikacjach dostępnych na żądanie.
2P: Jakie są główne zalety stosowania płytek kwarcowych w produkcji półprzewodników?
Odpowiedź: płytki kwarcowe mają wyjątkową stabilność termiczną, wysoką czystość i doskonałą odporność chemiczną, dzięki czemu są idealne do wymagających procesów półprzewodnikowych.
