Szczegóły Produktu:
Zapłata:
|
Średnica: | 6 cali (150 mm) | Tolerancja grubości: | ±0,02 mm |
---|---|---|---|
Całkowita zmiana grubości: | ≤10μm | Chropowatość powierzchni: | ≤0,5 nm RA |
Równoległość: | ≤3μm | Oporność: | > |
Podkreślić: | 6-calowa kryształowa szklana płytka kwarcowa,150 mm kryształowa szklana płytka kwarcowa,SiO₂ kryształowa szklana płytka kwarcowa |

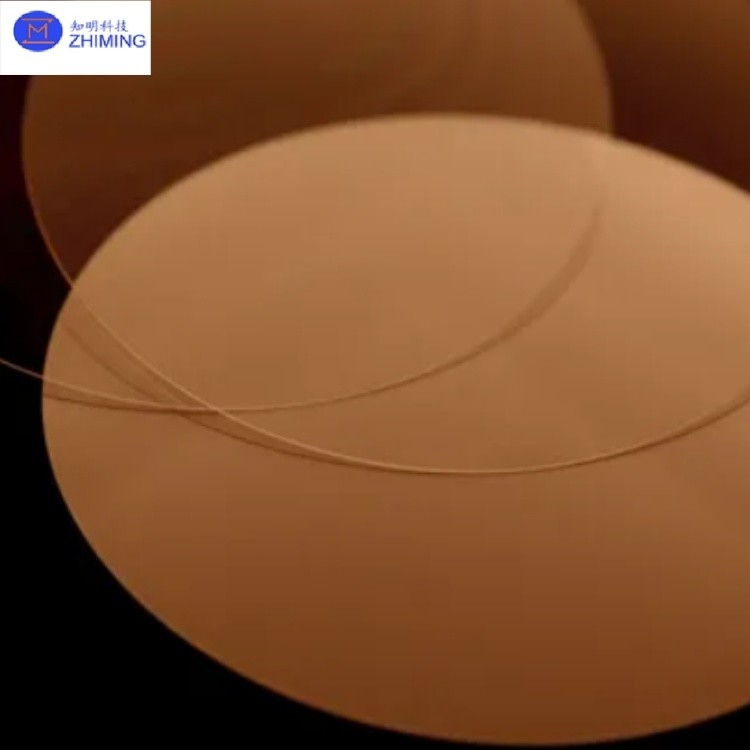

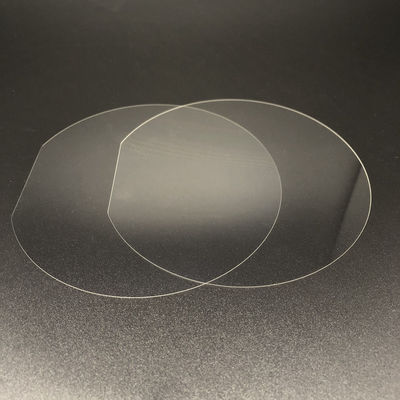

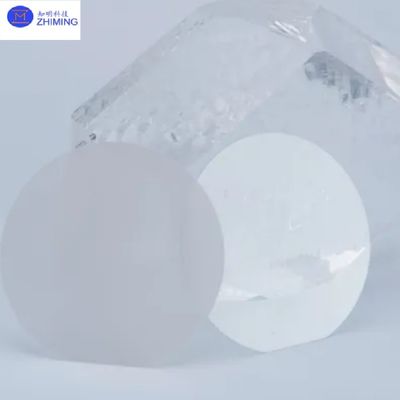

ZMSH specjalizuje się w produkcji 6-calowych płytek kwarcowych, oferując:
Wielowymiarowe dostosowanie: Standardowe 6-calowe płytki plus 4", 8" i 12" warianty
Obsługa krawędzi: opcje krawędzi, wcięć i płaskich poziomów orientacyjnych
Obsługa powierzchniowa: specjalne polerowanie, powłoki i wzory
PArametr | Specyfikacja |
Średnica | 6 cali (150 mm) |
Zakres grubości | 0.5 mm~3.0 mm |
Tolerancja grubości | ±0,02 mm |
Zmiana grubości całkowitej | ≤ 10 μm |
Zmiana powierzchniowa | ≤ 0,5 nm Ra |
Równoległość | ≤ 3 μm |
CTE (20-300°C) | 00,55×10−6/°C |
Przepuszczalność @193nm | > 92% |
Odporność | > 1016 Ω·cm |
Kompatybilność pod próżnią | 10−10 Torr |
Siła gięcia (wzmacniana) | 500-700MPa |
Charakterystyka | Specyfikacja techniczna |
Wysoka czystość | Zawartość SiO2 ≥ 99,999% |
CTE (20-300°C) | 00,55×10−6/°C (ultra niska ekspansja termiczna) |
Wytrzymałość na rozciąganie | 50-70 MPa (dostępne opcje wzmocnione chemicznie) |
Przekaźnik optyczny | > 92% @ 190-3500nm (spektrum UV do NIR) |
Właściwości elektryczne | Opór > 1016 Ω·cm, współczynniki piezoelektryczne |
1Produkcja półprzewodników
6-calowe płytki kwarcowe są szeroko stosowane wopakowania półprzewodnikowe,Produkcja chipów, oraz obszarów pokrewnych, w szczególności w produkcji:
- Chipy pamięci.(DRAM, NAND Flash)
- urządzenia analogowe/energetyczne(IGBT, MOSFET)
- Zaawansowane czujniki.(MEMS, czujniki obrazu CMOS)
2. Komponenty optyczne
W związku z ichwysoka przepuszczalność optycznaa takżebardzo niskie CTE, płytki kwarcowe są idealne do:
- Precyzyjne soczewki.(asferyczne, mikrolensy)
- Filtry optyczne(Bandpass, dichroic)
- Przewodniki fal(IC fotoniczne, elementy sprzęgające włókna)
3. MEMS (Micro-Electro-Mechanical Systems)
Płytki kwarcowe służą jako najwyższa jakość podłoża dla urządzeń MEMS ze względu na ichstabilność wymiarowaa takżewytrzymałość mechaniczna, w tym:
- Mikrosensory.(ciśnienie, inercja, biosensory)
- Mikroaktywatory(przełączniki RF, przetworniki piezoelektryczne)
- Rezonatory.(filtry 5G, urządzenia do pomiaru czasu)
4Wysokotemperaturowe płytki LCD TFT z polimeru Si
Wafle kwarcowe są kluczowe w produkcjiwyświetlacze o wysokiej wydajnościW szczególności:
- HTPS (High-Temperature Poly-Si) TFT backplanes
- Mikrodispleje(AR/VR, LCoS)
- Zaawansowane panele LCD(substraty enkapsularne OLED)
Zapewniamy kompleksowe rozwiązania:
1Wybór materiału: kwarc JGS1/JGS2, krzemionka syntetyczna
2. Precyzyjne obróbki:
- cięcie laserowe (tolerancja ± 5 μm)
- wiercenie ultradźwiękowe (stosunek kształtu 10:1)
3Inżynieria powierzchniowa:
- Nanopolerowanie (Ra < 0,3 nm)
- powłoki antyrefleksyjne DUV/IR
4Zapewnienie jakości:
- Przetwarzanie w czystych pomieszczeniach klasy 10
- Pełne raporty metrologiczne (TTV, warp, bow)
1P: Jakie są zalety 6-calowych płytek kwarcowych w porównaniu z mniejszymi w produkcji półprzewodników?
Odpowiedź: 6-calowe (150 mm) płytki kwarcowe zapewniają 56% większą powierzchnię użytkową niż płytki 4-calowe, znacznie zmniejszając straty wykluczenia krawędzi i poprawiając przepustowość zaawansowanych opakowań i produkcji MEMS.
2. P: Jak czystość płytek kwarcowych (≥ 99,999%) wpływa na procesy o wysokiej temperaturze?
Odpowiedź: Kwarc o czystości 5N minimalizuje ryzyko zanieczyszczenia w HTPS TFT i procesach wygrzewania półprzewodników powyżej 1000 °C, zapewniając spójne właściwości dielektryczne.
Tag: #6 Inch Quartz Substrate, #Customized, #Fused Silica Plates, #SiO2 Crystal, #Quartz wafers, #JGS1/JGS2 Grade, #High-Purity, #Fused Silica Optical Components, #Quartz Glass Plate,Średnica 150 mm.#Krystałowa płytka szklana, # 5N SiO2
