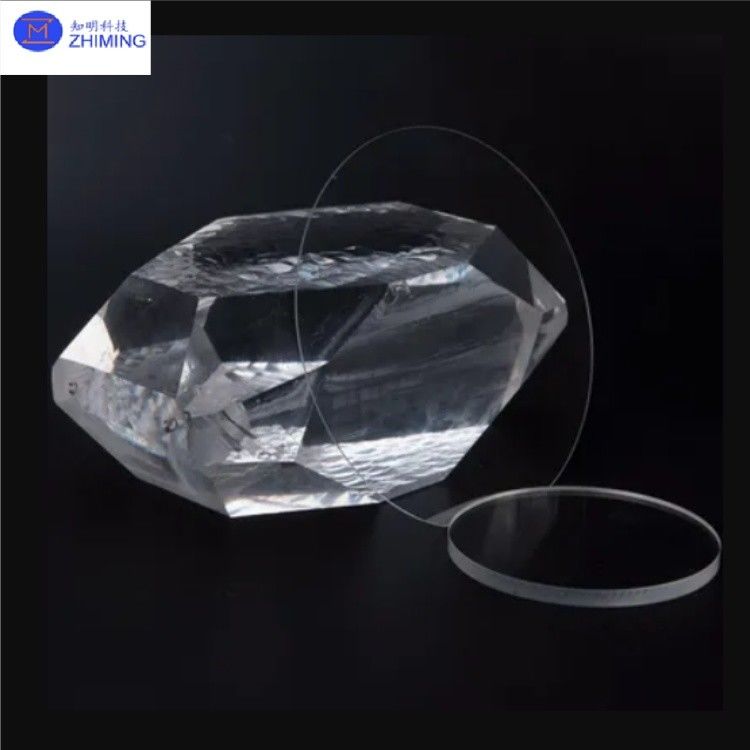

3-calowa płytka kwarcowa klasy optycznej Transmisja >92% Podłoża szklane dla półprzewodników
ZMSH specjalizuje się w produkcji na zamówienie 3-calowych płytek kwarcowych, oferując rozwiązania dostosowane do zaawansowanych zastosowań optoelektronicznych, MEMS i półprzewodnikowych. W przeciwieństwie do standardowych 2-calowych płytek, 3-calowe płytki kwarcowe zapewniają większą powierzchnię do integracji wielu komponentów, umożliwiając precyzyjne urządzenia o zwiększonej wydajności. Kluczowe cechy obejmują:
· Materiał: Wysokiej czystości stopiony krzemionka (SiO₂) z <50 ppm zawartością hydroksylu, zapewniając ultra-niskie straty optyczne.
· Wymiary: Niestandardowe średnice (3,00" ±0,02") i grubości (0,525–1,200 mm, TTV ≤10 μm).
· Kształty: Kołowe, kwadratowe lub nieregularne geometrie z niestandardowymi otworami, stopniowanymi krawędziami lub gradientem grubości.
· Wykończenie powierzchni: Ultra-gładkie powierzchnie (Ra ≤1,0 nm) dla minimalnego rozpraszania światła.
Specyfikacja dla - Czujniki ciśnienia, żyroskopy i głowice drukujące do drukarek atramentowych wykorzystujące 3-calowe płytki do integracji wielowarstwowej i stabilności termicznej.
| Parametr |
Specyfikacja |
| Średnica |
3 cale (76,2 mm) |
| Tolerancja grubości |
±0,02 mm |
| Chropowatość powierzchni |
≤1 nm (klasa polerowana) |
| Transmisja @193nm |
>92% |
| CTE (RT-300°C) |
0,55×10⁻⁶/°C |
| Równoległość |
≤5μm |
| Kompatybilność z próżnią |
10⁻⁹ Torr |
Kluczowe cechy 1. Zaawansowane urządzenia MEMS- Czujniki ciśnienia, żyroskopy i głowice drukujące do drukarek atramentowych wykorzystujące 3-calowe płytki do integracji wielowarstwowej i stabilności termicznej.
- Szeroka transmisja spektralna: >92% transmisji od 185 nm (UV) do 3500 nm (IR), idealna do litografii UV i wykrywania kwantowego.
- Niska rozszerzalność cieplna: CTE 0,52×10⁻⁶/°C, zachowanie stabilności wymiarowej do 1100°C.
2. Odporność mechaniczna i chemiczna
- Wysoka twardość: Skala Mohsa 7, odporna na ścieranie i wstrząsy mechaniczne.
- Odporność na kwasy: 30× wyższa trwałość niż ceramika, odpowiednia do agresywnych środowisk chemicznych.
3. Wydajność elektryczna
- Izolacja: Rezystywność >10¹⁸ Ω·cm, minimalizując pojemność pasożytniczą w obwodach wysokiej częstotliwości.
- Kompatybilność SAW: Zoptymalizowana dla filtrów fal akustycznych powierzchniowych (SAW) z precyzyjnymi kątami cięcia (np. 34,33° dla cięcia FC).
płytki kwarcowej 3-calowej1. Zaawansowane urządzenia MEMS- Czujniki ciśnienia, żyroskopy i głowice drukujące do drukarek atramentowych wykorzystujące 3-calowe płytki do integracji wielowarstwowej i stabilności termicznej.
2. Systemy optoelektroniczne
- Diody laserowe UV, kolimatory światłowodowe i komponenty LiDAR wymagające ścieżek optycznych o niskich stratach.
3. Opakowania półprzewodników
- Podłoża do pakowania na poziomie płytki (WLP) dla czujników obrazu CMOS i układów scalonych RFIC, obsługujące technologię TSV (Through-Silicon Via).
4. Technologie kwantowe
- Podłoża dla centrów azotowo-wakansowych (NV) diamentu i kubitów nadprzewodzących, korzystające z ultra-niskiej gęstości defektów.
Rurki kapilarne kwarcowe: Krótki przegląd
Kapilary kwarcowe ZMSH są zaprojektowane do zastosowań mikroprzepływowych i optycznych, charakteryzujących się:
- Rozmiary niestandardowe:
Średnice wewnętrzne od 50 μm do 5 mm, długości do 300 mm.
- Ultra-wysoka czystość:
- Przetwarzanie:
FAQ1. P: Dlaczego warto wybrać 3-calowe płytki kwarcowe?
O: 3-calowe płytki kwarcowe oferują równowagę między efektywnością kosztową a wydajnością, wspierając integrację wielowarstwową dla czujników MEMS, filtrów optycznych i opakowań półprzewodników z wysokiej czystości stopioną krzemionką (OH⁻
