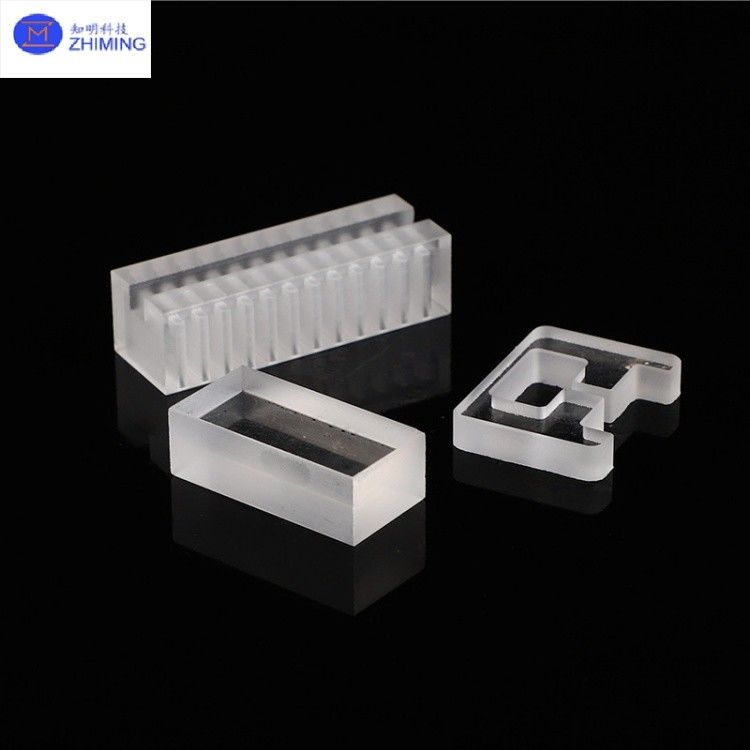

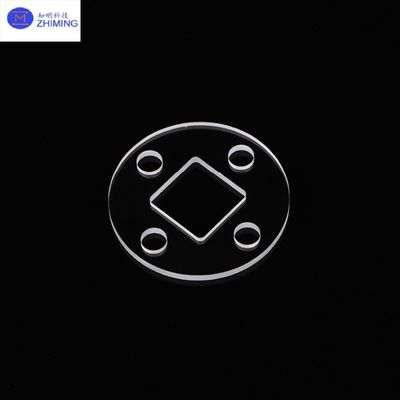

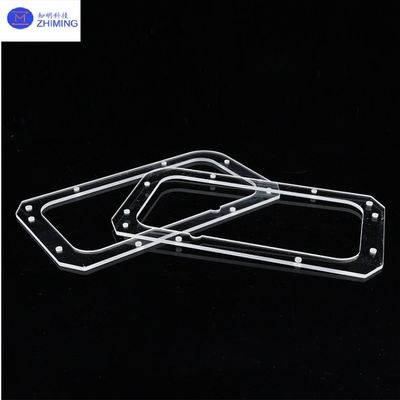

Płyta ze szkła kwarcowego o wysokiej czystości z przelotowymi otworami o niestandardowym kształcie wierconymi laserowo

Wysokiej czystości płytka ze szkła kwarcowego z wywierconymi laserowo dziurami.

Kwarcowe płyty z dziurami w kształcie niestandardowym to precyzyjnie zaprojektowane elementy optyczne wytwarzane z wysokiej czystości roztopionego krzemu (SiO2 ≥ 99,999%) przy użyciu zaawansowanego wiertniania laserowego, szlifowania,i technik polerowaniaIch podstawowe cechy obejmują:

· Niestandardowe konstrukcje otworów:Okrągłe, kwadratowe, spiralne, rozwidlane i inne niestandardowe otwory (0,2-100 mm) z precyzją ±0,01 mm, umożliwiające skomplikowaną kontrolę ścieżki światła.

- Nie.· Ekstremalna stabilność termiczna:Odporność krótkoterminowa do 1200°C, długoterminowa stabilność operacyjna w temperaturze 800-1000°C i współczynnik rozszerzania termicznego 1/10 standardowego szkła.

· Przekazywanie szerokiego spektrum:≥ 90% (UV: 185 nm), ≥95% (widoczne) i ≥85% (IR: 3500 nm), zapewniając czystość optyczną bez bąbelków lub prążków.

· Usługi indywidualne:Wsparcie dla projektów dostarczanych przez klienta (2D/3D rysunki), personalizacja wiertniczej laserowej (np. otwory przejściowe, zlewki, otwory stopniowe), szybka dostawa małych partii (3-5 dni),i rygorystyczna kontrola jakości (certyfikowana przez SGS).

ZMSH specjalizuje się w produkcji kwarcowych płyt z otworami do urządzeń półprzewodnikowych, fotoniki i przyrządów medycznych, integrując projektowanie, przetwarzanie,i badania w celu spełnienia rygorystycznych wymagań dotyczących precyzji, odporność na wysokie temperatury i niskie rozpraszanie.

SpecyfikacjaWyroby z tworzyw sztucznych

Uwaga: Dostępne są niestandardowe wzory otworów (np. sześciokątne, mikrofluidowe) i obróbki powierzchni.

Główne cechyWyroby z tworzyw sztucznych

1Właściwości materiału

· Ultra wysoka czystość: SiO2 ≥ 99,999%, zanieczyszczenia < 5 ppm, zapewniające przepuszczalność UV > 90% w zakresie 200 nm.

· Odporność na wysokie temperatury: krótkoterminowa tolerancja do 1200°C, długoterminowa stabilność w temperaturze 800-1000°C, współczynnik rozszerzenia termicznego 5,5 × 10−7/°C.

· Inertyczność chemiczna: odporna na silne kwasy (z wyjątkiem HF), alkały i rozpuszczalniki organiczne.

2. Dokładność przetwarzania

· Projektowanie otworu: kształty okrągłe, kwadratowe lub niestandardowe (np. spiralne, rozwidlane), zakres otworu 0,2 ‰ 100 mm, precyzja ± 0,01 mm, chropota powierzchni < 0,5 nm.

· Wiertarka laserowa: wykorzystuje lasery femtosekundowe lub UV do bezprzewodowego obróbki, osiągając gładkie ściany otworów bez szczelin krawędzi.

- Nie.

3Wydajność optyczna

· Przekaźność szerokiego widma: UV (185 nm) > 80%, widoczna (400-700 nm) > 95%, IR (3500 nm) > 85%

· Niskie rozpraszanie: dokładność obrazu powierzchni λ/10@632,8 nm, minimalizująca straty energii świetlnej dla wysokiej precyzji obrazowania i wykrywania.

- Nie.

4Właściwości mechaniczne

· Wysoka wytrzymałość na ciśnienie: > 1000 MPa, odporna na wstrząsy mechaniczne i wibracje.

· Lekkie: gęstość 2,2 g/cm3, o 15% lżejsze niż szkło K9, idealnie nadające się do zastosowań w przemyśle lotniczym.

- Nie.

5- Oczyszczanie powierzchni.

· Opcje powlekania: powłoki antyreflektowe (AR, R<0,5%@400~1600 nm), odblaskowe (Al/Ag, R>95%) i odporne na uszkodzenia laserowe (progi > 10 J/cm2).

· Konstrukcja komory: komory ochronne < 0,2 × 45° w celu zmniejszenia stężenia naprężeń.

Główne zastosowania wykonanych na zamówienie płyt kwarcowych z otworami

1. Produkcja półprzewodników

· Inspekcja płytek: elementy ustawienia urządzeń do litografii fotolitograficznej dla precyzji litografii UV.

· Badania opakowań: okna termiczne w zakresie obrazowania podczerwonego do kapsuł o wysokiej temperaturze.

2Fotonika.

· Połączenie światłowodowe: okna laserowo-detektorskie o niskiej stratze wstawienia (< 0,5 dB).

· Multipleksery przewodzące falami: wielokanalizowana ścieżka światła rozdzielająca się poprzez niestandardowe otwory.

- Nie.

3. Urządzenia medyczne

· Obrazowanie endoskopowe: Pryzmy kierownicze i elementy składające ścieżkę światła w celu zwiększenia rozdzielczości.

· Terapia laserowa: Precyzyjne kierowanie światłem w chirurgii okulistycznej, kompatybilne z sterylizacją w wysokiej temperaturze.

4Badania i przemysł

· Komunikacja kwantowa: Złóżanie ścieżki światła w detektorach pojedynczych fotonów do projektów o niskim rozproszeniu.

· Przetwarzanie laserowe: sterowanie ścieżką laserową w systemach cięcia/spawania o gęstości mocy > 106 W/cm2.

5- W przemyśle.

· Telerozpoznanie satelitarne: okna systemu obrazowania UV z odpornością na promieniowanie i wstrząsy cieplne.
