Zamówiony krzemieniowy pryzmat ze szkła optycznego

Zamówiony krzemieniowy pryzmat ze szkła optycznego

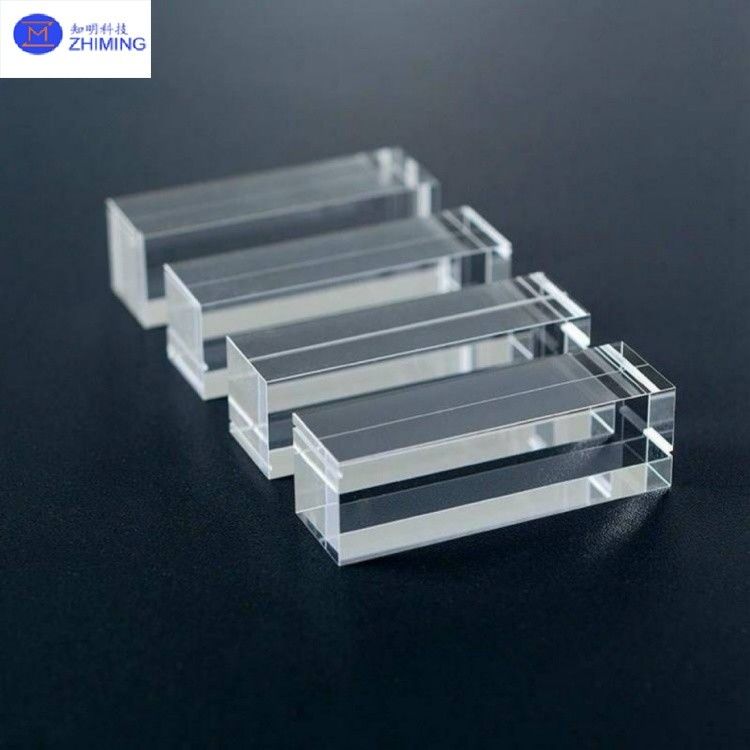

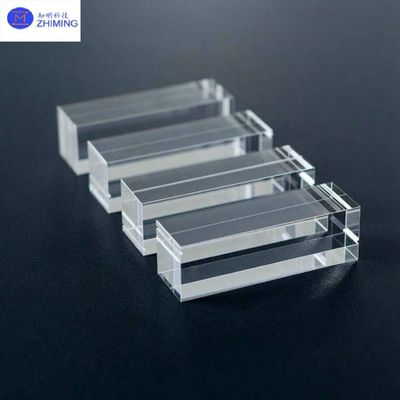

Prisma kwarcowa to elementy optyczne wytwarzane z wysokiej czystości roztopionego krzemu (dioksyd krzemu, SiO2 ≥ 99,999%) poprzez precyzyjne procesy szlifowania, polerowania i powlekania.Wykazują niezwykłą stabilność termiczną (od 200 do 1100 °C), niski współczynnik rozszerzenia termicznego (5,5×10−7/°C) oraz przepuszczalność pełnego spektrum UV do IR (185 ∼ 3500 nm).

· Chemiczna obojętność:Odporny na silne kwasy (z wyjątkiem HF), zasadowości i rozpuszczalniki organiczne, odpowiedni do środowisk żrących.

· Dokładność optyczna:Dokładność obrazu powierzchni λ/10@632,8 nm, tolerancja kątowa ±3 sekundy łukowe.

· Różnorodne kształty:Pryzmy prostokątne, pięciokątne, gołębicze i dachowe, obsługujące dostosowane funkcje, takie jak podział wiązki, obrazowanie i odchylenie ścieżki światła.

ZMSH specjalizuje się w niestandardowej produkcji pryzmatów kwarcowych, oferując kompleksowe usługi od projektowania po masową produkcję.i produkcji półprzewodników, z obsługą dostosowywania opartego na rysunkach i szybkiej dostawy małych partii (np. wymiary: długość krawędzi 3 ‰ 72,5 mm, grubość 0,1 ‰ 5 mm).

Specyfikacjapryzmat kwarcowy

Uwaga: Na żądanie dostępne są specjalne powłoki (AR/HR/PBS) i sprawozdania metrologiczne.

Główne cechyqPryzmat kwarcowy

1. Właściwości materiału

- Nie.

- Nie.- Wysoka czystość:SiO2 ≥ 99,999%, zanieczyszczenia < 5 ppm, zapewniając niską absorpcję UV (> 90% przepuszczalności w temperaturze 200 nm).

- Wytrzymałość na wysokie temperatury:Krótkoterminowa tolerancja do 1200°C, długoterminowa stabilność operacyjna w temperaturze 800-1000°C. Współczynnik rozszerzenia termicznego wynosi 1/10 standardowego szkła.

2Wydajność optyczna- Nie.

- Przekaźnik:≥ 90% (UV: 185 nm), ≥95% (widoczne), ≥85% (IR: 3500 nm).

- Niska dyspersja:Liczba Abbe > 65, minimalizując rozszerzenie widma dla zastosowań o wysokiej precyzji.

3Właściwości mechaniczne

- Wytrzymałość:> 1000 MPa, odporne na wstrząsy mechaniczne.

- Lekkie:Gęstość 2,2 g/cm3, o 15% lżejsza niż szkło K9.

4. Obróbki powierzchniowe

- Nie.

- Opcje powlekania:Powłoka antyrefleksyjna (AR, R<0,5%@400 ∼1600 nm), powłoki odblaskowe (Al/Ag, R>95%) oraz powłoki odporne na uszkodzenia laserowe.

- Konstrukcja krawędzi:< 0,2 × 45° osłony ochronnej w celu zmniejszenia stężenia naprężeń.

5Różnorodność kształtu

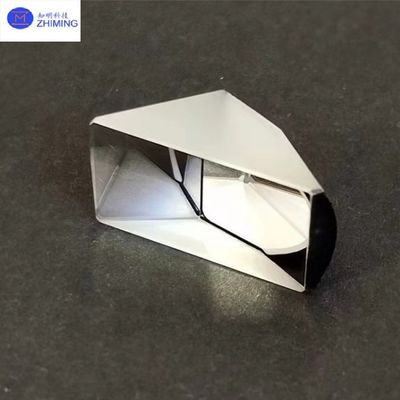

- Pryzmat pod kątem prostym:Zgięcie ścieżki światła o 90° lub 180°, stosowane w peryskopach i autokollimatorach.

- Nie.- Prisma pięciokątna:Odchylenie obrazu o 90° bez rotacji, idealnie nadaje się do laserowych odległościomierzy.

- Nie.- Pryzmat gołębia:Podwaja kąt obrotu światła uderzającego, nadaje się do systemów widzenia panoramicznego.

- Pryzmat dachu:Złóż ścieżki światła o 90° podczas odwracania obrazu, powszechnie stosowane w teleskopach.

Główne zastosowaniaqPryzmat kwarcowy

1Instrumenty optyczne

· Spektroskopia:Elementy dyspersyjne w spektrofotometrach i spektrometrach Ramana.

· Systemy obrazowania:Przetwarzanie pryzmatów w mikroskopach i teleskopach (np. pryzmaty gołębia).

2Technologia laserowa

· Kontrola wiązki:Rezonatory laserowe i sterowanie wiązką miernika odległości (pryzmy pięciokątne).

· Aplikacje o dużej mocy:Odporność na intensywność lasera 106 W/cm2 dla systemów cięcia/spawania.

3. Produkcja półprzewodników

· Kontrola płytek:Pryzmaty wyrównania urządzeń do fotolitografii.

· Badanie opakowań:Pryzmy okienne do obrazowania termicznego w podczerwieni.

4. Urządzenia medyczne

· Obrazowanie endoskopowe:Pryzmy sterujące w medycznej włókni optycznej.

· Laseroterapia:Precyzyjne kierowanie ścieżką światła w chirurgii okulistycznej.

5Badania i przemysł

Komunikacja kwantowa:Światło przebiega w detektorze jednopotonnym.

· Lotnictwo:Pryzmy do obrazowania UV w zdalnym wykrywaniu satelitarnym.

Usługi ZMSH

ZMSH koncentruje się na głębokiej personalizacji przyzmów kwarcowych, oferując kompleksowe usługi od projektowania optycznego po masową produkcję.wymiary (3 ¢72.5 mm długości krawędzi), tolerancji kątowych (± 3 sekundy łukowe) i wymogów funkcjonalnych (np. powłoki odporne na uszkodzenia laserowe, wskaźnik załamania gradientu).Wyroby z tworzyw sztucznych.
