| Nazwa marki: | ZMSH |
| Numer modelu: | Pryzmat kwarcowy |
| Cena £: | by case |
| Czas dostawy: | 2-4 tygodnie |
| Warunki płatności: | T/T |

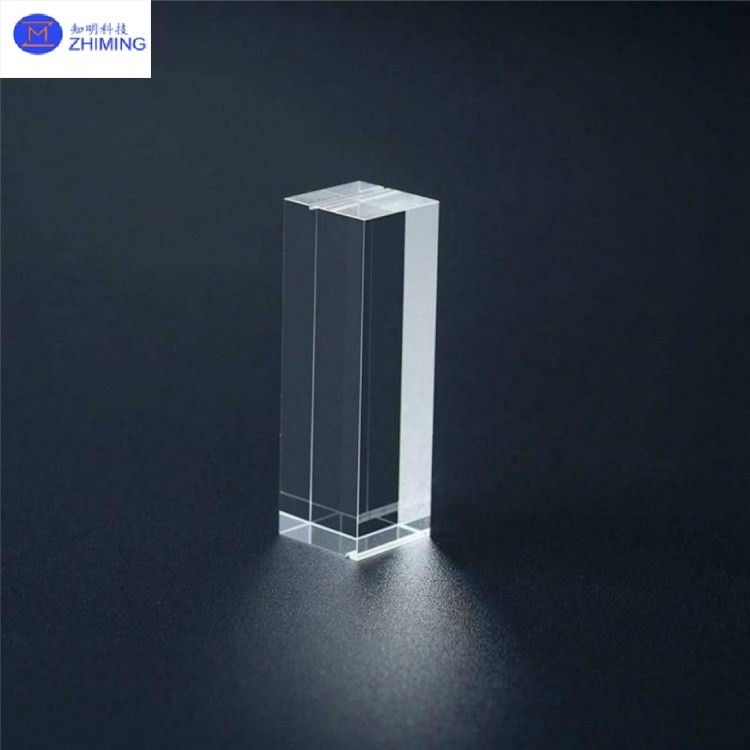

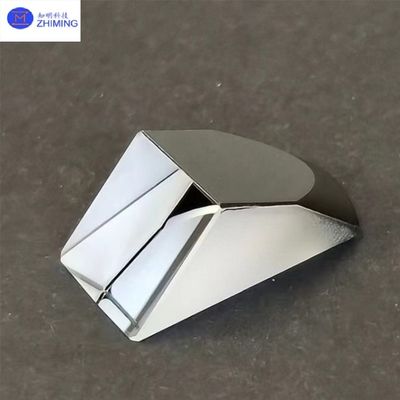

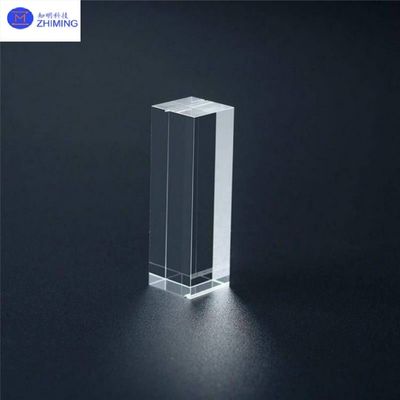

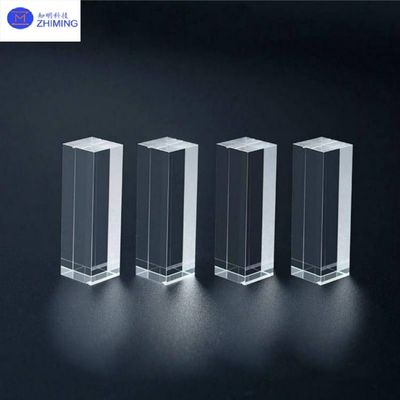

Pryzmy kwarcowe to spektroskopowe lub refrakcyjne elementy optyczne precyzyjnie wytwarzane z wysokoczystego roztopionego krzemu (SiO2≥99,99%) w procesie obróbki na zimno.Wykazują one wyjątkową jednorodność optyczną (Δn≤±5×10−6) i transmisję szerokiego widma (170nm-2500nm), o niskim współczynniku rozszerzenia termicznego (0,55×10−6/°C) i wysokiej odporności na uszkodzenia laserowe (LIDT> 10J/cm2@1064nm), co czyni je idealnymi dla systemów laserowych, spektrometrów i urządzeń optycznych UV.
ZMSH specjalizuje się w produkcji precyzyjnych komponentów optycznych, oferując dostosowane do potrzeb projekty, precyzyjne obróbki i usługi powlekania dla przyzmów kwarcowych.Wspieramy rysunki dostarczone przez klienta dla zamówień na zamówienie, włączając w to pryzmy prostokątne, równoboczne i dzielące wiązki, osiągające dokładność powierzchni na poziomie mikrona (λ/10@632,8 nm) i ultragładkie wykończenia (Ra≤0,5 nm).
| Parametry | Specyfikacja |
| Materiał | Wysokiej czystości roztopiony krzemionka (SiO2≥99,99%) |
| Zakres transmisji | 170 nm ~ 2500 nm (UV do NIR) |
| Wskaźnik załamania @587.6nm | 1.458 |
| Współczynnik rozszerzenia cieplnego | 00,55×10−6/°C (20~300°C) |
| Płaskość powierzchni | λ/10@632.8nm (standardowa), λ/20 (wysoka precyzja) |
| Tolerancja kątowa | ±5 sekundy łukowej (standardowe), ±3 sekundy łukowe (wysoka precyzja) |
| Bruki powierzchni | Ra≤0,5 nm (superpolerowane) |
| Próg uszkodzenia laserowego | > 10J/cm2@1064nm, puls 10ns |
| Zakres wielkości | 5 mm~300 mm (wykonalne) |
Uwaga: Na żądanie dostępne są specjalne powłoki (AR/HR/PBS) i sprawozdania metrologiczne.
Główne zalety pryzmatów kwarcowych obejmują:
- Przekaz szerokopasmowy: Wysoka przepuszczalność od UV do IR (UV>85%@200nm, widoczne>93%@550nm) dla systemów optycznych wieloband.
- Stabilność termiczna: Wytrzymuje temperatury do 1000°C przy minimalnym odpływie cieplnym.
- Chemiczna obojętność: odporny na kwasy/zasadowości (z wyjątkiem HF), odpowiedni do trudnych warunków.
- Wysoki LIDT: lepsze niż konwencjonalne szkło optyczne do zastosowań laserowych o dużej mocy.
- Precyzyjne obróbki: Tolerancja kątowa w zakresie ±3 sekundy łukowej i chropowitość powierzchni ≤ 0,5 nm.
Prismy kwarcowe są szeroko stosowane w:
- Technologia laserowa: Prismy regulacyjne lub rozszerzacze wiązki w komory laserowe wymagające wysokiej odporności na uszkodzenia.
- Spektroskopia.: Elementy dyspersji w spektrometrach wymagających wysokiej jednorodności i niskiego promieniowania.
- Optyka UV: Pryzmy sterujące wiązką dla laserów UV wykorzystujące głęboką transmisję UV.
- Instrumenty badawcze: składniki refrakcyjne/dispersyjne w interferometrach/teleskopach wymagających dokładności powierzchni poniżej mikronu.
- Inspekcja przemysłowa: Pryzmy wyrównania w narzędziach do kontroli płytek, odporne na wysokie temperatury i wolne od zanieczyszczeń.
- Nie.ZMSH dostarcza kompleksowe rozwiązania dla przyzmów kwarcowych, obejmujące wybór materiałów, projektowanie optyczne, precyzyjne obróbki i powłoki. Nasze szlifowanie CNC i polerowanie wiązki jonowej zapewniają dokładność kątową (± 5 sekund łukowych) i jakość powierzchni (λ/20@632.8nm). Dostępne są specjalne powłoki (AR/HR/PBS) z dodatkowymi raportami interferometru (w tym krzywymi PV i przepustowości). Akceptujemy zamówienia na badania i rozwój (od 10 jednostek) i masową produkcję OEM, dostarczamy w ciągu 7-15 dni, z wsparciem integracji systemu optycznego.
Zalecenia dotyczące produktów:Okna optyczne kwarcowe o nieregularnym kształcie
1P: Co to jest pryzmat kwarcowy?
A: Prisma kwarcowa jest elementem optycznym wykonanym z wysokiej czystości stopionej krzemionki, zaprojektowanym do precyzyjnego zabiegu zabiegu odłamania/disperzji światła z lepszą przepuszczalnością UV-IR i stabilnością termiczną.
2P: Jaka jest różnica pomiędzy szybowym i kwarcowym prizmem?
A: Kluczowa różnica: Prismy kwarcowe przewyższają szkło w zakresie przenoszenia promieniowania UV (do 170 nm), odporności termicznej (do 1000 °C) i progu uszkodzenia laserowego,podczas gdy szybne pryzmaty są zazwyczaj tańsze, ale ograniczone do zastosowań w świetle widzialnym.
