Rury włosowate kwarcowe Duża średnica/mała średnica wewnętrzna 99,999% Czyste SiO2
Rury kapilarne kwarcowe to precyzyjnie zaprojektowane mikroryby wytwarzane z wysokiej czystości stopionej krzemionki (dioksyd krzemu, SiO2) przy użyciu zaawansowanej technologii rysowania rur. Dostępne są zarówno w specyfikacjach o dużej średnicy (średnica zewnętrzna ≥ 1 mm) jak i małej średnicy (średnica wewnętrzna do 1 μm). Główne zalety obejmują: Odporność na ekstremalne temperatury: krótkoterminowa tolerancja do 400°C, długoterminowa stabilność w temperaturze 300°C-360°C; Bezwładność chemiczna: odporna na silne kwasy (z wyjątkiem HF), alkały i rozpuszczalniki organiczne, idealna w środowiskach żrących; Przejrzystość optyczna: pełna transmisja UV-IR (185 ∼ 3500 nm), nadająca się do analizy spektroskopowej; Wydajność mechaniczna: wytrzymałość na rozciąganie > 600 kpsi, łącząca sztywność z elastycznością (zwinna). ZMSH specjalizuje się w produkcji na zamówienie, oferując kompleksowe usługi od projektowania i produkcji po testowanie. Aplikacje obejmują chromatografię gazową, układy mikrofluidowe i urządzenia medyczne, z obsługą niestandardowych rysunków, szybką dostawą małych partii.
SpecyfikacjaKapillary kwarcowe
| Parametry |
Wielkie włosowce |
Kapillary o małym przewrocie |
| Zakres średnicy zewnętrznej |
10,0 mm do 20,0 mm |
0.1 mm~1.0 mm |
| Tolerancja grubości ściany |
± 0,05 mm |
± 0,01 mm |
| Wskaźnik ID/OD |
0.2~0.9 (dostosowalne) |
0.1~0.8 (wykonalne) |
| Długość |
≤ 1000 mm (standardowy) |
≤ 500 mm (standardowy) |
| Błąd okrągłości |
≤ 1% |
≤ 2% |
| Bruki powierzchni |
Ra≤0,8 nm (polerowane) |
Ra≤1,2 nm (polerowane) |
| Współczynnik rozszerzenia cieplnego |
00,55×10−6/°C |
00,55×10−6/°C |
| Maksymalna temperatura pracy |
1100°C (krótkotrwałe) |
1000°C (krótkoterminowe) |
| Zakres transmisji |
170 nm ~ 2500 nm |
170 nm ~ 2500 nm |
| Odporność na ciśnienie |
> 30 MPa (wielkość ściany ≥ 0,5 mm) |
> 10 MPa (Wall ≥ 0,1 mm) |
Kluczowe cechyKapillary kwarcowe
1Stabilność chemiczna
· Szeroka odporność na pH (1 ‰ 14), wyższa odporność na korozję HF w porównaniu z metalami i ceramiką.
· Bezczynność powierzchni minimalizuje adsorpcję próbki, co jest kluczowe dla analizy śladów.
2. Stabilność termiczna
· Bardzo niski współczynnik rozszerzenia termicznego (5,5×10−7/°C), odporny na wstrząsy termiczne (-200~1100°C).
· Brak zmiękczenia lub deformacji przy wysokich temperaturach, kompatybilny z CVD i przetwarzaniem laserowym.
3. Wydajność mechaniczna
· Wytrzymałość na rozciąganie: > 600 kpsi (seria Optube);
· Elastyczność: powłoka poliamidowa umożliwia zgięcie promienia do skali milimetrowej.
4Wydajność optyczna
· UV: ≥ 90% transmisji w zakresie 185 nm; Widoczne: ≥ 95%; IR: ≥ 85% w zakresie 3500 nm.
· Niskie rozpraszanie światła dla precyzyjnego wykrywania optycznego i obrazowania.
5. Różnorodność wymiarowa
· Mała średnica: średnica wewnętrzna 1 ‰ 2500 μm, grubość ściany 10 ‰ 1000 μm, tolerancja ± 0,5%;
· Duża średnica: średnica zewnętrzna do 3500 μm, długość 5000 m, obsługuje dostosowanie grubości ściany gradientu.
6. Oczyszczanie powierzchni
· powłoka poliamidowa (400°C), pokrycie metalowe (złote/niklowe), modyfikacje hydrofobowe/hydrofilowe.
Główne zastosowaniaKapillary kwarcowe
1Instrumenty analityczne
- Chromatografia gazowa (GC): nośniki kolumnowe do separacji skomplikowanych substancji organicznych (np. węglowodorów, zanieczyszczeń);
- Elektroforezę kapilarną (CE): wysokiej rozdzielczości separacja biomolekuł (DNA, białek).
2Mikrofluidyka.
- Mikroreaktory i układy sortowania komórek do kontroli płynów w skali mikrolitrowej (dostarczanie leków, analiza pojedynczych komórek).
3. Urządzenia medyczne
- Minimalnie inwazyjna chirurgia: katetry endoskopowe do obrazowania w czasie rzeczywistym i pobierania próbek tkanek;
- W diagnostyce in vitro (IVD): płynne biopsje z wykorzystaniem chipów do wykrywania biomarkerów o wysokiej wrażliwości.
4. Produkcja przemysłowa
- Przetwarzanie laserowe: okna optyczne dla laserów światłowodowych, transmisja laserowa o dużej mocy;
- Półprzewodniki: Okna obserwacyjne o wysokiej temperaturze w urządzeniach do grafowania płytek.
5Badania i rozwój
- Nanofluidy: średnica wewnętrzna poniżej 1 μm do wykrywania pojedynczej cząsteczki;
- Sensory optyczne: czujniki chemiczne/biologiczne oparte na falach ewansujących.
Usługi ZMSH
ZMSH koncentruje się na głębokiej personalizacji rur włosowatych kwarcowych, oferując pełne łańcuchy usług od wyboru surowca po dostawę produktu końcowego.
Średnica wewnętrzna (minimum 1 μm), średnica zewnętrzna (maksymalnie 3500 μm), długość (do 5000 m);
Specjalne funkcje: wskaźnik załamania gradientu, powłoki odporne na uszkodzenia laserowe;

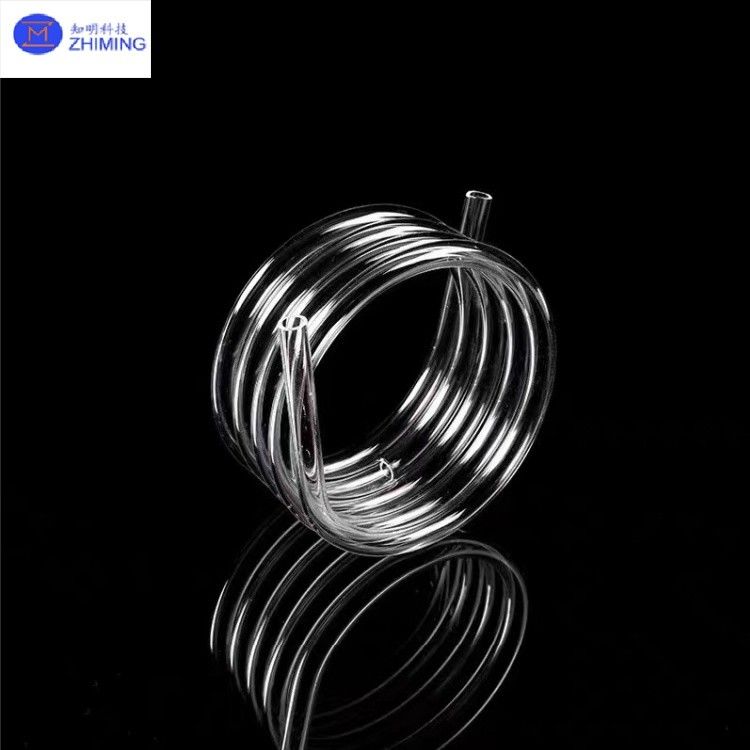

Niestandardowe kształty (spirałowe, dwustronne) i materiały hybrydowe (kompozyty kwarcowo-metalowe).
Zdolności:
Precyzyjne rysowanie rur i obróbki CNC do kontroli wymiarów ±0,03 mm;
Kompleksowe sprawozdania z badań (przekaz, rozszerzenie termiczne) i optymalizacja zastosowań;
Wsparcie dla prototypów i produkcji seryjnej, służące producentom sprzętu półprzewodnikowego, firmom optycznej komunikacji i instytucjom badawczym.

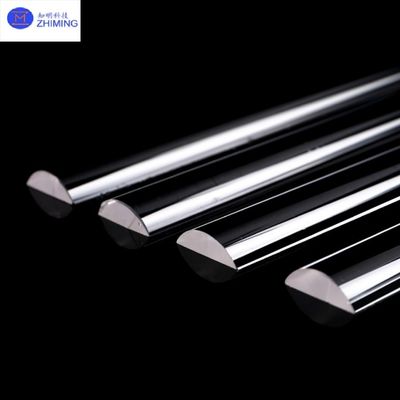

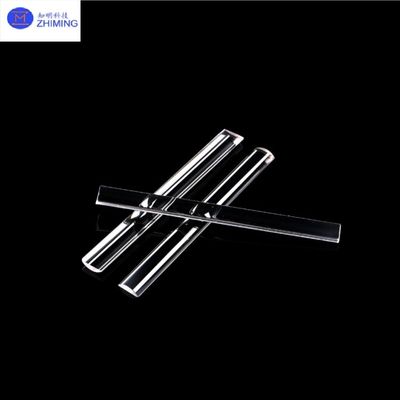

Zalecenia dotyczące produktów: pręty kwarcowe
