Przejrzystość włosowców kwarcowych dużych lub małych wywierconych rur szklanych

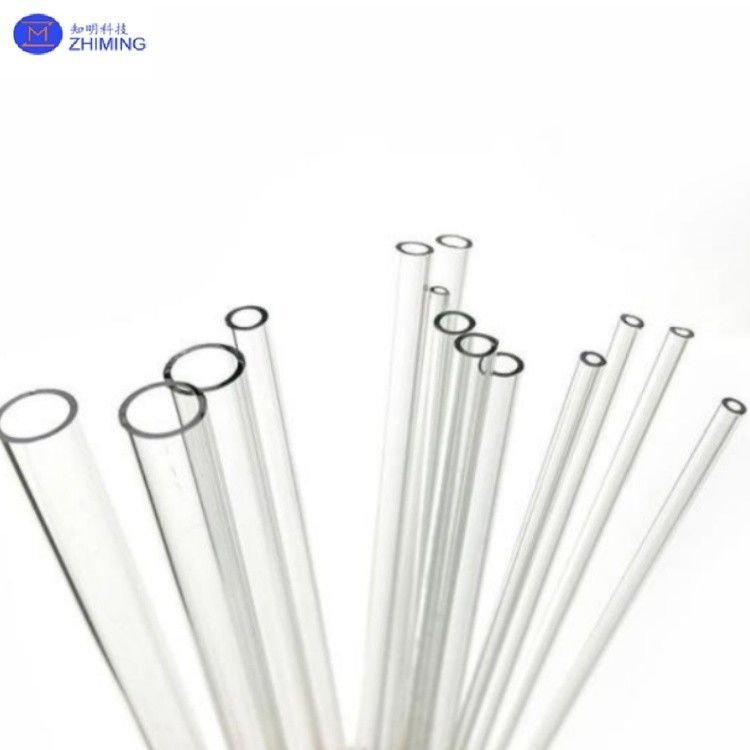

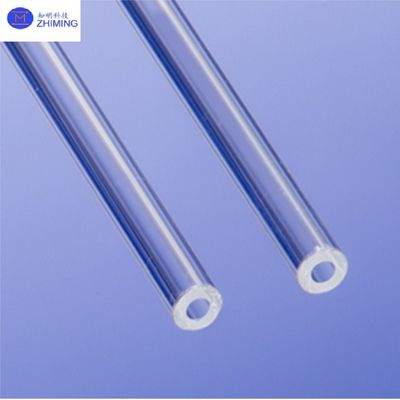

Kapillary kwarcowe to rurowe elementy optyczne wytwarzane przez precyzyjne procesy rysowania z wykorzystaniem wysokiej czystości roztopionego krzemu (SiO2). Są one klasyfikowane na warianty dużych (OD≥1mm) i małych (OD<1mm), są szeroko stosowane w instrumentach analitycznych, komunikacji światłowodowej, urządzeniach biomedycznych,i zastosowań półprzewodnikowych. Jako wyspecjalizowany producent komponentów optycznych, ZMSH koncentruje się na badaniach i rozwoju oraz produkcji kapilarów kwarcowych, oferujących wysoką precyzję przetwarzania na zamówienie. ZMSH obsługuje dostarczone przez klienta rysunki do dostosowania, uwzględniające różne wymiary, grubości ścian, stosunki ID / OD i specjalistyczne wymagania dotyczące powłok. Nasze możliwości obejmują od małych partii w skali laboratoryjnej po masową produkcję przemysłową, gwarantując wyjątkową wydajność w zakresie przenoszenia światła, stabilności chemicznej i wytrzymałości mechanicznej.
SpecyfikacjaKapillary kwarcowe
| Parametry |
Wielkie włosowce |
Kapillary o małym przewrocie |
| Zakres średnicy zewnętrznej |
10,0 mm do 20,0 mm |
0.1 mm~1.0 mm |
| Tolerancja grubości ściany |
± 0,05 mm |
± 0,01 mm |
| Wskaźnik ID/OD |
0.2~0.9 (dostosowalne) |
0.1~0.8 (wykonalne) |
| Długość |
≤ 1000 mm (standardowy) |
≤ 500 mm (standardowy) |
| Błąd okrągłości |
≤ 1% |
≤ 2% |
| Bruki powierzchni |
Ra≤0,8 nm (polerowane) |
Ra≤1,2 nm (polerowane) |
| Współczynnik rozszerzenia cieplnego |
00,55×10−6/°C |
00,55×10−6/°C |
| Maksymalna temperatura pracy |
1100°C (krótkotrwałe) |
1000°C (krótkoterminowe) |
| Zakres transmisji |
170 nm ~ 2500 nm |
170 nm ~ 2500 nm |
| Odporność na ciśnienie |
> 30 MPa (wielkość ściany ≥ 0,5 mm) |
> 10 MPa (Wall ≥ 0,1 mm) |
Kluczowe cechyKapillary kwarcowe
Do podstawowych cech włosowatych kwarcowych należą:
1Materiał o wysokiej czystości: Zawartość SiO2 ≥ 99,99%, zapewniając minimalne zakłócenia zanieczyszczeń w celu dokładnej analizy.
2- Wyższa stabilność termiczna.: współczynnik rozszerzenia termicznego wynosi zaledwie 0,55×10−6/°C, wytrzymuje temperatury do 1100°C (krótkoterminowe).
3. Chemiczna bezwładność: odporny na korozję kwasowo-zasadową (z wyjątkiem HF), kompatybilny z agresywnymi środowiskami rozpuszczalników.
4. Różnorodność wymiarów: Kapiliary o dużej przepustowości (OD 1mm20mm) do przenoszenia płynów; małej przepustowości (OD 0,1mm1mm) do mikrofluidyki lub sprzężenia włókien.
5Wydajność optyczna: Wysoka przepuszczalność od UV do IR (170nm ≈ 2500nm), z opcjonalnymi powłokami AR w celu zwiększenia przepuszczalności.
Główne zastosowaniaKapillary kwarcowe
Kapillary kwarcowe odgrywają kluczową rolę w:
1Instrumenty analityczne: kolumny separacyjne dla systemów GC/LC, wymagające wysokiej czystości i odporności na ciśnienie.
2. Włókna optyczne: Preformy do ciągnięcia włókien lub elementów sprzęgowych, wymagające precyzji wymiarowej na poziomie mikronowym.
3Biomedyczne: Mikrokanały w urządzeniach laboratoryjnych na chipie, wymagające biokompatybilności i stabilności chemicznej.
4. Procesy półprzewodnikowe: Rury do dostarczania gazu do CVD/etching, odporne na wysokotemperaturowe gazy żrące.
5Systemy badawcze: Przewodniki wiązki do eksperymentów synchrotron/laser, wymagające wysokiej kompatybilności próżniowej.
Usługi ZMSH

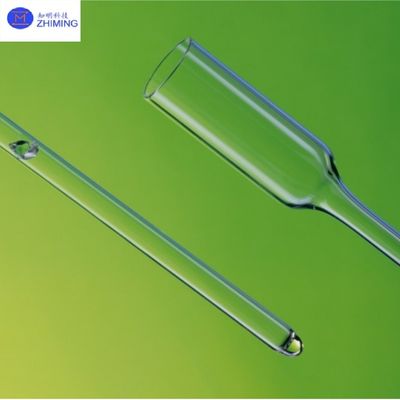

ZMSH dostarcza kompleksową personalizację do włosowników kwarcowych, w tym wybór materiału, precyzyjne rysowanie, obróbkę wymiarową i zabiegi funkcjonalne.Klienci mogą przesłać rysunki CAD lub specyfikacje techniczneW celu uzyskania złożonych struktur (np. końcówek kucych, wieloświetlnych naczyń włosowatych) z tolerancjami tak ciasnymi jak ±0,01 mm stosujemy cięcie laserowe CNC i precyzyjne polerowanie.oferujemy silanizowane ściany wewnętrzne (wzmocnienie hydrofobiczności)Wszystkie produkty poddawane są kontroli spójności średnicy (owalność ≤ 1%) i badaniu przepuszczalności,dołączone do certyfikowanych przez ISO sprawozdań z badańWspieramy zamówienia na skalę badawczo-rozwojową (minimum 10 sztuk) oraz współprace z dużymi producentami, z elastycznymi terminami realizacji, uzupełnionymi o doradztwo techniczne i wsparcie posprzedażne.
Zalecenia dotyczące produktów: Rury kwarcowe
