| Nazwa marki: | ZMSH |
| Numer modelu: | Szklane okna kwarcowe nieregularne |
| Cena £: | by case |
| Czas dostawy: | 2-4 tygodnie |
| Warunki płatności: | T/T |

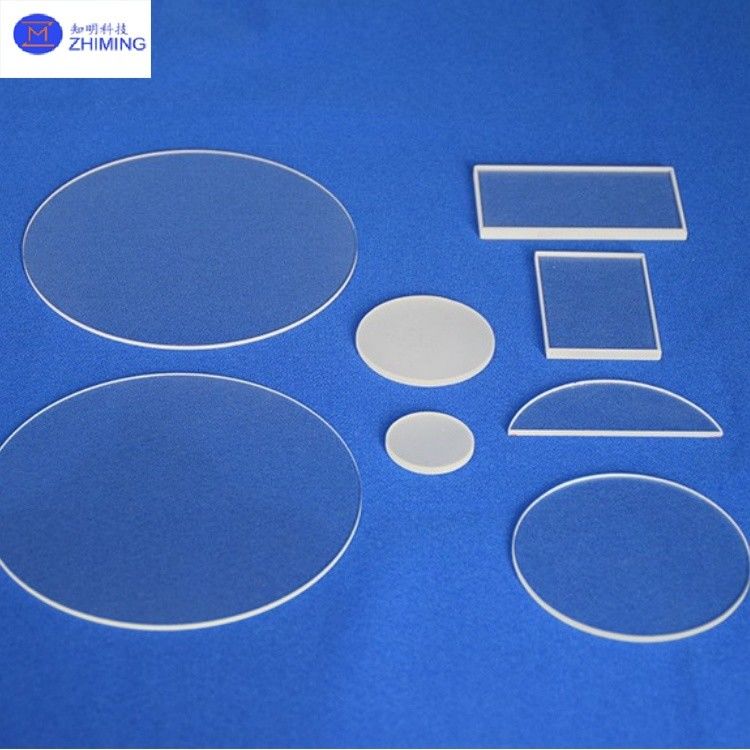

Nieregularne okna optyczne z kwarcu wykonane są z wysokiej czystości dwutlenku krzemu (SiO2),zaprojektowane w celu spełnienia złożonych wymagań systemu optycznego poprzez przełamanie tradycyjnych ograniczeń geometrycznych (e.np. w formacie okrągłym/ kwadratowym). Okna te obsługują niestandardowe kształty, takie jak elipsy, wielokąty i krzywe wolnej formy. Główne zalety obejmują odporność na wysoką temperaturę (1100°C w ciągłym użytkowaniu), niski współczynnik rozszerzenia termicznego (5,5×10−7/°C), szerokospektralną przejrzystość (185~3,500 nm) oraz obojętność chemiczną,co sprawia, że są idealne do ekstremalnych warunków w precyzyjnych urządzeniach optycznych. ZMSH specjalizuje się w produkcji dostosowanej do pełnego cyklu, oferując kompleksowe usługi od projektowania do dostawy, obsługując sektory zaawansowane, takie jak półprzewodniki, technologia laserowa i lotnictwo.
| - Nie.Parametry | Specyfikacje |
| Materiały | JGS1 (optymalizowany dla promieniowania UV), JGS2 (szerokopasmowy), JGS3 (zwiększony IR), BF33 (niska ekspansja) |
| Minimalna wielkość | 0.1×0,1 mm |
| Tolerancja grubości | ± 0,02 mm |
| Zakres transmisji | UV: 185 ∼ 2500 nm (≥ 90% dla JGS1) IR: 2,600×3,500 nm (≥85% dla JGS3) |
| Rozszerzenie termiczne. | 5.5×10−7/°C (20°300°C) |
| Zwierzchniowa chropowitość | Ra ≤ 0,5 nm |
| Opcje powłoki | AR (190 ∼ 2200 nm), BBAR, wodobójcze, odporne na laser (np. 1064 nm, 532 nm) |
1Geometryczna personalizacja.

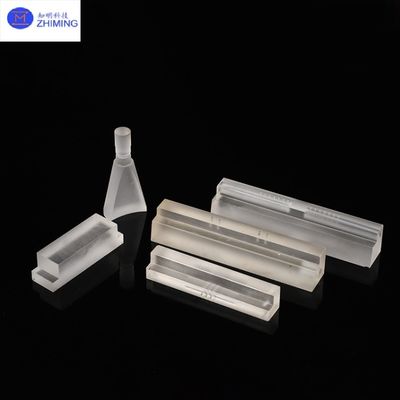

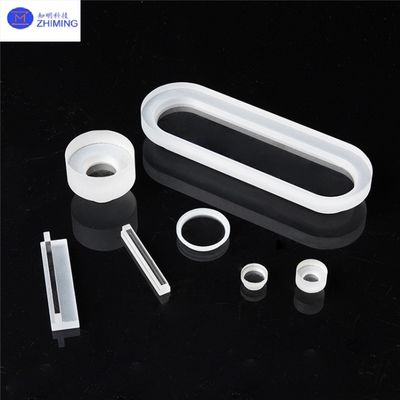

Obsługuje geometrie niestandardowe (elipsy, prostokąty, sześciokąty, gwiazdy) z minimalnym rozmiarem obróbki 0,1 mm i tolerancją ±0,02 mm.
Umożliwia specjalistyczne konstrukcje optyczne, w tym asymetryczne systemy i mikrofluidalne okna na chipach.
2. Wydajność w wysokiej temperaturze
Punkt zmiękczenia: 1,730°C; długoterminowa stabilność operacyjna do 1,100°C; krótkoterminowa tolerancja do 1,450°C przy szybkim cyklu termicznym.
3. Stabilność chemiczna
Odporny na silne kwasy (z wyłączeniem HF), wykazujący 30 razy większą odporność na kwasy niż ceramika i 150 razy większą niż stal nierdzewna.
4. Właściwości optyczne
Przekaźność: ≥93% w zakresie widocznym, ≥90% w zakresie UV (185 nm) i ≥85% w zakresie IR (3,500 nm).
Zakres widmowy: trzy klasy materiałów (JGS1/JGS2/JGS3) do zastosowań UV do IR.
5. Właściwości mechaniczne
Twardość Mohsa: 5,5 ̊6.5; wytrzymałość na ciśnienie: 1100 MPa; wytrzymałość na gięcie: 67 MPa.
6. Oczyszczanie powierzchni
Powierzchnie powleczone na zamówienie: filmy antyreflektowe (AR), odblaskowe, wodobójcze i odporne na uszkodzenia laserowe.
1. Produkcja półprzewodników: Asymetryczne okna obserwacyjne w sprzęcie do grafowania płytek do procesów CVD o wysokiej temperaturze.
2. Systemy laserowe: Komponenty o kształcie wiązki (np. wyjścia pierścieniowe/sektorowe) przeznaczone do laserów o wysokiej mocy.
3. Przemysł lotniczy: wielowymiarowe okna czujników podczerwieni do środowisk próżniowych i cyklu cieplnego.
4. Urządzenia medyczne: miniaturowe nieregularne okna w endoskopach do obrazowania krzywych rur.
5. Odnawialne źródła energii: zoptymalizowane substraty do zbierania światła dla ogniw słonecznych.
ZMSH zapewnia kompleksowe rozwiązania dla nieregularnych okien optycznych z kwarcu, w tym: Dostosowanie projektu: Klienci określają kształty (ellipsy, wielokątki, grubość gradientu), wymiary (minimum 0,1 × 0,1 mm) i wymagania funkcjonalne (np. odporność na uszkodzenia laserowe,powłoki promieniowania). Precyzyjne obróbki: wykorzystanie zaawansowanych technologii CNC i cięcia laserowego w celu zapewnienia dokładności na poziomie mikronów i stabilności wymiarowej dla złożonych geometrii. Badanie wydajności: dostarczanie kompleksowych raportów optycznych (przepuszczalność, rozszerzanie cieplne) oraz zaleceń specyficznych dla zastosowania (np. konstrukcje uszczelniające zgodne z próżnią).
Zalecenia dotyczące produktów: pręty kwarcowe
- Nie.1P: Co to jest kwarc okienny?
Odpowiedź: Kwarc okienny odnosi się do precyzyjnie zaprojektowanych elementów optycznych wykonanych z krzemianu o wysokiej czystości (SiO2), zaprojektowanych do zastosowań wymagających ekstremalnej stabilności termicznej, obojętności chemicznej,i przejrzystość szerokiego widma (185~3500 nm) .
2. P: Jakie są dwie właściwości fizyczne szkła kwarcowego, które czynią go przydatnym dla okien?
A: Wysoka odporność termiczna: Wytrzymuje ciągłe stosowanie do 1100°C i wytrzymuje wstrząsy termiczne spowodowane szybkimi zmianami temperatury (np. zagłuszenie od 1100°C do temperatury pokojowej).
Niska ekspansja termiczna: współczynnik 5,5×10−7/°C minimalizuje zniekształcenia wymiarowe w cyklu termicznym, które są kluczowe dla precyzyjnej optyki.
