| Nazwa marki: | ZMSH |
| Numer modelu: | Szklane okna kwarcowe nieregularne |
| Cena £: | by case |
| Czas dostawy: | 2-4 tygodnie |
| Warunki płatności: | T/T |

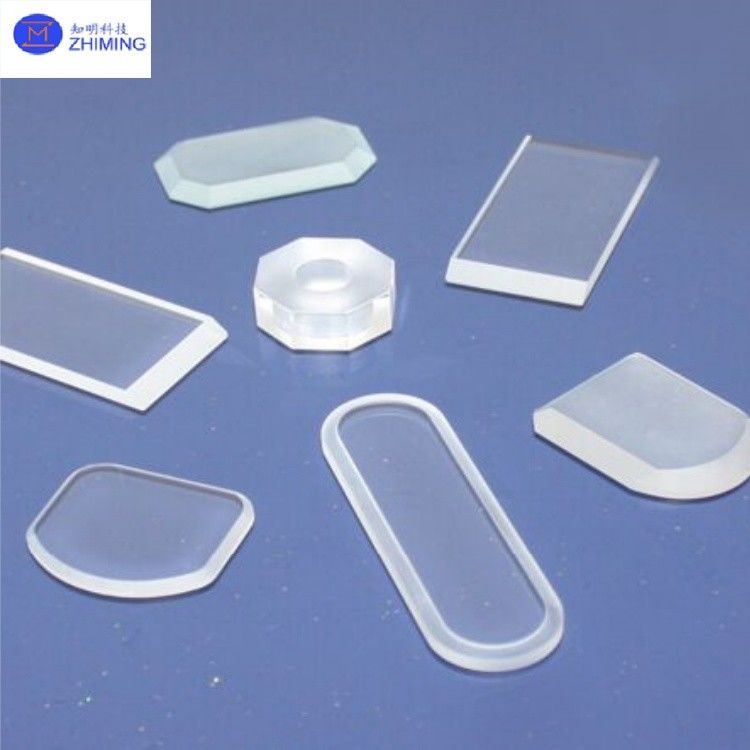

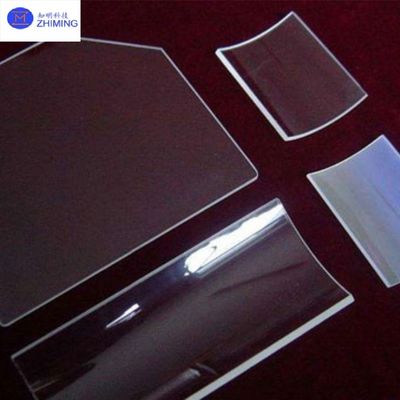

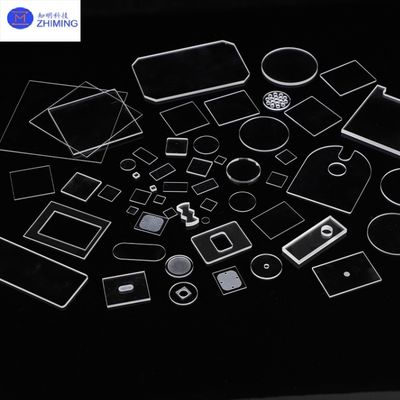

Okna kwarcowe o nieregularnym kształcie to precyzyjnie zaprojektowane elementy optyczne wykonane z wysokiej czystości roztopionego krzemionu (SiO2),przeznaczone do specjalistycznych systemów optycznych i wymogów wyposażenia dostosowanego do potrzeb. Okna te nie tylko zachowują wyższe właściwości szkła kwarcowego (w tym wysoką przepuszczalność, odporność termiczną i stabilność chemiczną), ale także mogą być wyposażone w złożone konstrukcje,co czyni je niezbędnymi w technologii laserowej, półprzewodników i zastosowań instrumentalnych naukowych. ZMSH jest przedsiębiorstwem o wysokiej technologii specjalizującym się w badaniach i rozwoju komponentów optycznych oraz produkcji, oferującym kompleksowe rozwiązania dla nieregularnych okien kwarcowych - od projektowania na zamówienie, do precyzyjnego obróbki,usługi pokryw do badań. Wspieramy rozwój całego procesu od prototypowania po masową produkcję, spełniając wyjątkowe wymagania w zakresie kształtu, wymiarów i wydajności optycznej.
| Parametry | Specyfikacja |
| Materiał | Wysokiej czystości roztopiony krzemionka (SiO2≥99,99%) |
| Zakres transmisji | 170 nm ~ 2500 nm (UV do NIR) |
| Zakres grubości | 0.3mm~50mm (dostosowalne) |
| Tolerancja wymiarowa | ±0,1 mm (standardowy), ±0,02 mm (wysoka precyzja) |
| Bruki powierzchni | Ra≤0,5 nm (superpolerowane) |
| Równoległość | < 1 minuta łuku (standardowa), < 10 sekund łuku (wysoka precyzja) |
| Współczynnik rozszerzenia cieplnego | 00,55×10−6/°C (20~300°C) |
| Maksymalna temperatura pracy | Krótkoterminowe: 1200°C, długoterminowe: 1000°C |
| Próg uszkodzenia laserowego | > 5J/cm2@1064nm, puls 10ns |
| Odporność chemiczna | Odporność na kwasy/zasady (z wyjątkiem HF) |
| Dokładność obróbki krawędzi | Wymagania specjalne: 0,02 mm |
Główne cechy nieregularnych okien kwarcowych obejmują:
1. Złożone przystosowanie kształtu: Można wytwarzać geometrie niestandardowe (poligony, sektory, profily na zamówienie) do specjalistycznych konfiguracji optycznych.
2Wyjątkowa wydajność optyczna: Wysoka przepuszczalność w zakresie od UV do IR (170nm-2500nm) dla zastosowań szerokopasmowych.
3. Ekstremalna stabilność środowiska: Wytrzymuje długotrwałe stosowanie w temperaturze ≤ 1000 °C, odporny na wstrząsy cieplne i chemicznie obojętny (z wyjątkiem HF).
4Wysoka wytrzymałość mechaniczna: Twardość Mohsa 7, chociaż wymaga dostosowanego wzmocnienia krawędzi ze względu na wrodzoną kruchość.
5. Dokładna zdolność obróbki: Osiąga dokładność cięcia na poziomie mikronowym przy rozdrobnieniu krawędzi ≤0,05 mm i chropowitości powierzchni Ra≤0,5 nm.
Unikalne geometrie nieregularnych okien kwarcowych czynią je niezastąpionymi w:
1Systemy optyczne laserowe: Asymetryczne okna w kształcie wiązki dla laserów o dużej mocy wymagających dostosowanych profili.
2Sprzęt półprzewodnikowy: Specjalistyczne porty widokowe dla etserów/stepperów z ograniczoną przestrzenią.
3Instrumenty naukowe: Niestandardowe widoki próżniowe dla systemów promieniowania synchrotronowego równoważących przepuszczalność i uszczelnienie.
4Obrona i lotnictwo.: kopuły rakietowe lub okna czujników satelitarnych wytrzymujące ekstremalne temperatury/zderzenia.
5. Urządzenia medyczne: Ergonomiczne interfejsy optyczne do endoskopów/systemów terapii laserowej.
ZMSH dostarcza kompleksowe rozwiązania dla nieregularnych okien kwarcowych, obejmujące dobór materiałów, projektowanie konstrukcyjne i przetwarzanie.Klienci mogą przesłać rysunki CAD lub fizyczne próbki do obsługi specjalistycznej, z precyzyjnym cięciem CNC i szlifowaniem krawędzi zapewniającym dokładność wymiarową (± 0,02 mm).i specjalistycznych rozwiązań, takich jak powłoki odporne na uszkodzenia laserowe (LIDT> 10J/cm2) lub środki przeciwmieguWszystkie produkty są poddawane rygorystycznej kontroli za pomocą interferometrów i spektrometrów, do których towarzyszą kompleksowe sprawozdania z badań (w tym błędy w kształcie powierzchni i widmy transmisji).Nasza usługa szybkiego prototypowania wspiera walidację badań i rozwoju, a skalowalna zdolność produkcyjna gwarantuje stabilną realizację zamówień OEM/ODM.ZMSH dostarcza zarówno produkty standardowe, jak i pełne wsparcie techniczne od opracowania prototypu po produkcję masową dla producentów urządzeń wysokiej klasy.
Zalecenia dotyczące produktów:
1P: Czy kwarc można wykorzystać do okien?
Odpowiedź: Tak, kwarc można stosować do okien o wysokiej wydajności, wymagających odporności termicznej/chemicznej oraz jasności optycznej.
2P: Jaka jest różnica między kwarcami a szkłem kwartowym?
Odpowiedź: Różnica: Kwarc odnosi się do naturalnego krystalicznego minerału, podczas gdy szkło kwarcowe (roztopiona krzemionka) jest amorficznym, syntetycznym materiałem o wyższej czystości i stabilności termicznej.
