Szczegóły Produktu
Place of Origin: CHINA
Nazwa handlowa: ZMSH
Orzecznictwo: rohs
Model Number: SiCOI Wafers
Warunki płatności i wysyłki
Cena: by case
Delivery Time: 2-4weeks
Zasady płatności: T/T
Wielkość: |
4 cala/6 cali/8 cali |
Surface Roughness: |
Ra<0.5nm |
Odporność na pękanie: |
3.5 MPa·m1/2 |
CTE (4H-SIC): |
4,2 × 10⁻⁶/k |
Rezystywność (SI): |
> 1 × 10⁶ ω · cm |
Application: |
Power electronics, radio frequency and 5G communication |
Wielkość: |
4 cala/6 cali/8 cali |
Surface Roughness: |
Ra<0.5nm |
Odporność na pękanie: |
3.5 MPa·m1/2 |
CTE (4H-SIC): |
4,2 × 10⁻⁶/k |
Rezystywność (SI): |
> 1 × 10⁶ ω · cm |
Application: |
Power electronics, radio frequency and 5G communication |

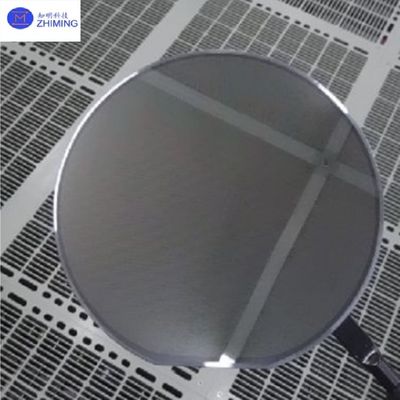

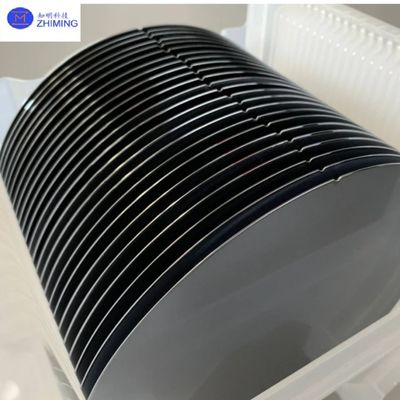

PodsumowanieWafle SiCOI
Płytki SICOI (Silicon Carbide on Insulator) stanowią zaawansowaną technologię kompozytowego podłoża wytwarzaną za pomocą procesów Smart CutTM lub Bonding & Thinning. ZMSH supply 4-6 inch 4H-SICOI wafers by integrating high-quality SiC thin films with insulating layers (SiO₂/AlN) on silicon or SiC substrates via hydrophilic bonding or plasma-activated bonding techniques. Proces Smart CutTM: wykorzystuje implantację jonów wodoru, wiązanie przy niskiej temperaturze i precyzyjną peeling, aby uzyskać ultracienkie warstwy SiC (50nm-20μm) z jednolitością grubości ±20nm,idealny do wysokiej częstotliwości, urządzenia o niskiej stratze. Proces szlifowania + CMP: nadaje się do wymagań grubości folii (200 nm do grubości niestandardowych) z jednolitością ± 100 nm, oferując efektywność kosztową dla zastosowań elektroniki mocy. ZMSH zapewniają dostosowalne przewodzące lub półizolujące folie SiC,z opcjami optymalizacji zwilżania z implantami jonowymi lub bezpośredniego rozrzedzania/polerowania w celu spełnienia różnych wymagań dotyczących wydajności i kosztów.
Składnik | Nieruchomości | Specyfikacja | Standardy pomiarowe |
Film 4H-SiC | Struktura kryształowa | Jednokrystaliczny 4H-SiC | ASTM F2094 |
Gęstość wad | < 103 cm−2 (wychylenia w przędzaniu) | ||
Wskaźnik rozmiarów | < 0,5 nm | Pomiar AFM | |
Odporność półizolacyjna | > 106 Ω·cm | SEMI MF397 | |
Zakres dopingu typu N | 1016-1019 cm−3 | ||
Przewodność cieplna | > 300 W/m·K | ||
Warstwa SiO2 | Metoda tworzenia | Utlenianie termiczne | |
Stała dielektryczna (ε) | 3.9 | JESD22-A109 | |
Siła pola rozbicia | > 10 MV/cm | ||
Gęstość pułapki interfejsu | < 1011 cm-2eV-1 | ||
Si Substrat | Rozszerzenie termiczne (CTE) | ~3,5 × 10−6/°C | |
Wafer Bow (8-calowy) | < 50 μm | SEMI M1 | |
Stabilność temperatury | > 300°C | ||
Zintegrowana wydajność | Wsparcie wielkości płytki | Formaty 4-8 cali |
1Elektryka energetyczna
Inwertery EV: SiC MOSFET na podłogach SICOI działają przy 1200 V z 30% mniejszymi stratami przełączania, zgodne z systemami szybkiego ładowania 800 V.
Napędy silników przemysłowych: płytki SICOI z warstwami izolacyjnymi AlN zwiększają rozpraszanie ciepła o 50%, obsługując opakowania modułów > 10 kW.
2Komunikacja radiowa i 5G
Zwiększacze mocy mmWave: GaN HEMT na półizolacyjnych SICOI osiągają moc wyjściową 8W/mm przy częstotliwości 28GHz z wydajnością > 65%.
Antenny z fazowym układem: Niska strata dielektryczna (tanδ <0,001) minimalizuje tłumienie sygnału w komunikacji satelitarnej.
3. Kwotowe obliczenia i czujniki
Spin Qubit Carriers: Ultracienkie folie SiC (<100 nm) zapewniają środowiska o niskim poziomie hałasu, wydłużając czas spójności ponad 1 ms.
Czujniki MEMS o wysokiej temperaturze: stabilna praca w temperaturze 300 °C do monitorowania silników lotniczych.
4Elektronika użytkowa
IC szybkiego ładowania: urządzenia GaN oparte na SICOI umożliwiają ładowanie o mocy > 200 W przy 40% mniejszym zasięgu.
Jako wiodący dostawca podłoża półprzewodnikowego szerokopasmowego, oferujemy kompleksowe wsparcie techniczne od badań i rozwoju po masową produkcję:
· Opracowanie na zamówienie: optymalizacja grubości folii SiC (od nanoskali do mikronów), dopingu (typ N/P) i warstw izolacyjnych (SiO2/AlN/Si3N4) według wymagań urządzenia.
· Konsultacje w zakresie procesów: zalecanie rozwiązań Smart CutTM (wysoka precyzja) lub Grinding+CMP (oszczędne) z danymi porównawczymi.
· Badanie na poziomie płytki: obejmuje analizę stanu interfejsu, mapowanie oporu cieplnego i walidację niezawodności wysokiego napięcia.
1P: Co to jest płytka SICOI?
A: płytka SICOI (Silicon Carbide on Insulator) jest zaawansowanym podłożem kompozytowym zawierającym jednokrystaliczną folie 4H-SiC z warstwą izolacyjną SiO2 na bazie krzemu/safiru,umożliwiające wysokiej mocy i urządzenia RF o wyższej wydajności termicznej/elektrycznej.
2P: Jak SICOI porównuje się z SOI?
Odpowiedź: SICOI oferuje 5 razy większą przewodność cieplną (> 300 W/m·K) i 3 razy większe napięcie awaryjne (> 8 MV/cm) niż SOI, co czyni go idealnym rozwiązaniem do elektroniki mocy 800V+ i zastosowań 5G w zakresie fal mm.
Tag: #4 cala 6 cala 8 cala/#Kustomizowany#Wafle 4H-SiCOI#SiC złożony na podłożu izolacyjnym, #SiC, #SiO2, #Si
