Sapphire Optical Lens Wysokiej rozdzielczości Twardość Wielowymiarowa personalizacja

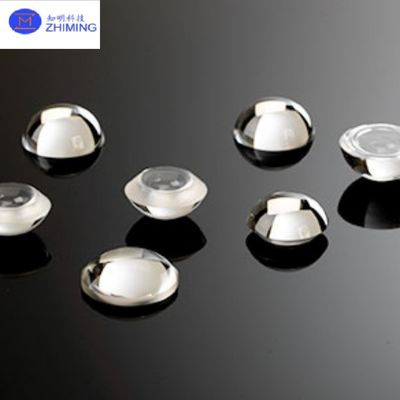

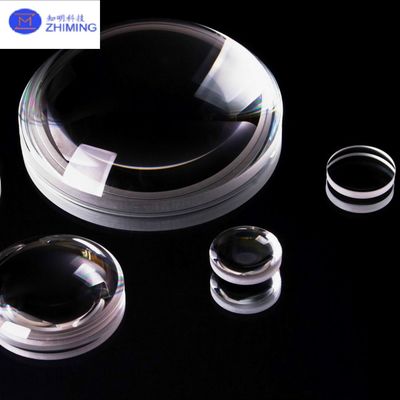

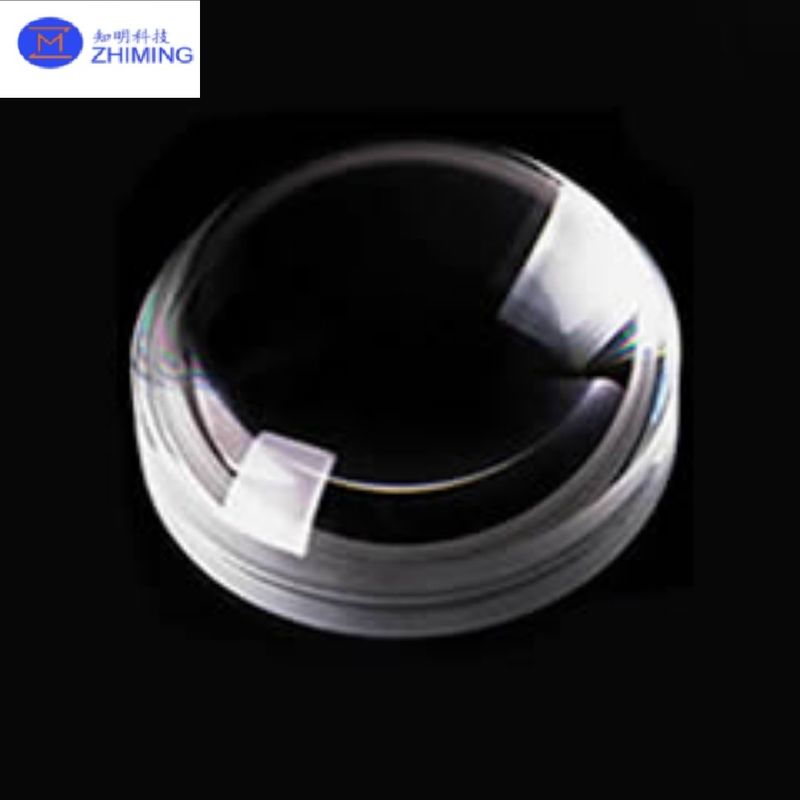

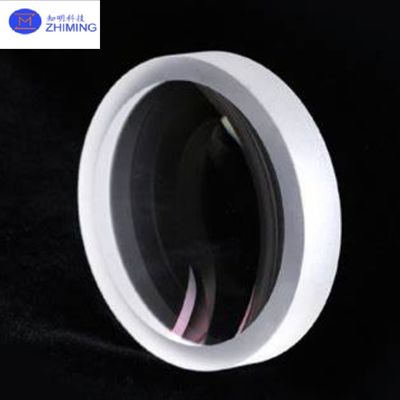

Soczewki optyczne szafirowe – wysoka twardość, możliwość dostosowania rozmiaru


Soczewki optyczne szafirowe stanowią złoty standard w optyce o wysokiej wydajności, łącząc niezrównaną trwałość z wyjątkową przejrzystością optyczną. Wykonane z 99,999% czystego, monokrystalicznego tlenku glinu (Al₂O₃), soczewki te oferują twardość 9 w skali Mohsa (drugą po diamencie), zachowując jednocześnie >85% przepuszczalności światła od UV do średniej podczerwieni (250-5000nm). W przeciwieństwie do konwencjonalnych szklanych lub krzemionkowych soczewek, soczewki szafirowe są praktycznie odporne na zarysowania, chemicznie obojętne i zdolne do wytrzymywania ekstremalnych temperatur (-200°C do +1900°C) – co czyni je niezbędnymi w lotnictwie, obronności, laserach przemysłowych i zastosowaniach w instrumentach naukowych.
Nasz precyzyjny proces produkcyjny łączy obróbkę CNC z diamentowymi narzędziami z polerowaniem subnanometrowym, aby wytworzyć soczewki o:

• Chropowatości powierzchni <5Å RMS (gładkość bliska atomowej)
• Zniekształceniu czoła fali <λ/10 @ 632.8nm
• Dokładności centrowania <1 minuta kątowa

Dostępne w średnicach od 1 mm do 300 mm z możliwością dostosowania krzywizn (płaskie, sferyczne, asferyczne), soczewki te przesuwają granice możliwości w systemach optycznych w trudnych warunkach.


Kluczowe cechy soczewek szafirowych


1. Soczewki szafirowe zapewniają Ekstremalną odporność na warunki środowiskowe

• Stabilność termiczną (ΔT >1000°C)
• Odporność na promieniowanie (wytrzymuje >10⁶ Gy gamma)
• Odporność na kwasy/zasady (z wyjątkiem HF)

2. Soczewki szafirowe zapewniają Wydajność optyczną

• Opcje powłok AR szerokopasmowych (Ravg <0.2% na powierzchnię)
• Niską dwójłomność (<5 nm/cm)
• Jednorodność Δn <5×10⁻⁶

3. Soczewki szafirowe zapewniają Wyższość mechaniczną

• Twardość w skali Knoopa 2000 kg/mm²
• Wytrzymałość na ściskanie 2.1 GPa
• Gęstość 3.98 g/cm³

4. Soczewki szafirowe zapewniają Precyzyjną produkcję

• Tolerancję średnicy ±0.005mm
• Tolerancję grubości środkowej ±0.01mm
• Nieregularność powierzchni <0.1μm

Zastosowania soczewek szafirowych


1. Soczewki szafirowe w Obronności i lotnictwie

• Optyka systemów broni laserowej
• Kopuły poszukiwaczy rakiet
• Śledzące gwiazdy w statkach kosmicznych


2. Soczewki szafirowe w Laserach przemysłowych

• Soczewki skupiające do laserów CO₂ o dużej mocy
• Kolimatory laserów światłowodowych
• Dostarczanie wiązki do cięcia laserowego

3. Soczewki szafirowe w Instrumentach naukowych

• Obiektywy do spektroskopii Ramana
• Optyka linii wiązki synchrotronu
• Soczewki do mikroskopów kriogenicznych

4. Soczewki szafirowe w Technologii medycznej

• Głowice do chirurgii laserowej
• Optyka obrazowania endoskopowego
• Optyczne urządzenia diagnostyczne okulistyczne

Specyfikacje




Standardowe rozmiary:

• Średnica: 3mm, 5mm, 10mm, 25mm, 50mm, 100mm
• Opcje promienia: Płaskie, R5mm do R5000mm
• Grubość: 0.5mm do 50mm

Opcje powłok:

• UV-AR: 250-400nm (R<0.5%)
• VIS-AR: 400-700nm (R<0.2%)
• NIR-AR: 700-1100nm (R<0.3%)
• MWIR-AR: 3-5μm (R<1.0%)
