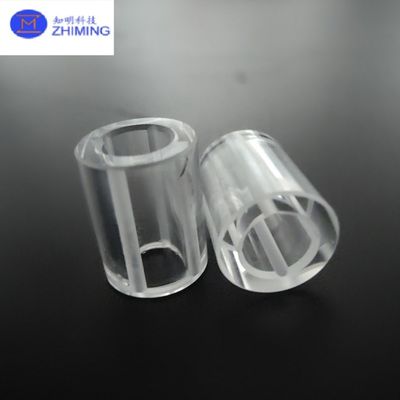

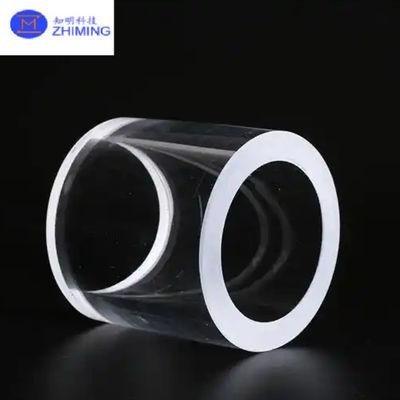

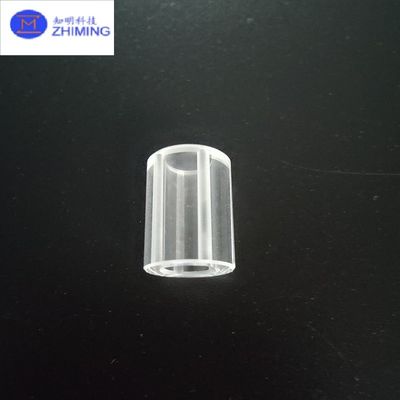

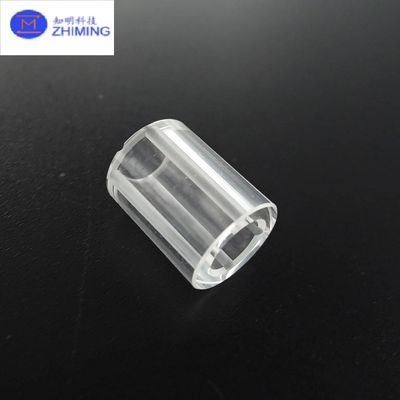

Sapphire Tube długość 50,8 mm Przeciwciśnieniowy Dostosowany rozmiar Jednokrystaliczny Al2O3

Rurka szafirowa o długości 50,8 mm, odporna na ciśnienie, rozmiar dostosowany do potrzeb klienta, monokryształ Al2O3


Nasze rury szafirowe z monokryształu Al₂O₃, odporne na ciśnienie, są zaprojektowane do ekstremalnych warunków wymagających wysokiej odporności na ciśnienie, przejrzystości optycznej i obojętności chemicznej. Dostępne w standardowej średnicy 2 cali (50,8 mm) z możliwością dostosowania długości i grubości ścianek, rury te są produkowane przy użyciu kryształów α-Al₂O₃ klasy premium metodą Kyropoulosa (KY) lub Edge-defined Film-fed Growth (EFG). Z wytrzymałością na ciśnienie rozrywające do 10 000 psi (w zależności od grubości ścianki) i stabilnością termiczną od -200°C do 1800°C, są idealne do wzierników wysokociśnieniowych, przetwarzania półprzewodników i zastosowań obronnych.
Kluczowe zalety w porównaniu z kwarcem lub polikrystalicznym tlenkiem glinu:
✔ 3× wyższa wytrzymałość mechaniczna (wytrzymałość na zginanie: 600-800 MPa)
✔ Doskonała odporność na szok termiczny (ΔT >500°C)
✔ Zerowe wydzielanie gazów w środowiskach próżniowych/UHV
✔ Niestandardowe polerowanie optyczne (Ra <0,02µm) dla przejrzystości klasy laserowej


Kluczowe cechy rur szafirowych


1. Rura szafirowa Odporność na ciśnienie

• Ciśnienie rozrywające: 5 000–10 000 psi (zmienia się w zależności od WT)
• Bezpieczne ciśnienie robocze: 30–50% ciśnienia rozrywającego
• Testowane hydrostatycznie: Każda rura certyfikowana do 1,5× ciśnienia roboczego
•


2.Rura szafirowa Doskonałość materiału

• Monokryształ α-Al₂O₃: Orientacja w osi C (0001) standardowa
• Czystość: >99,995% (4N5) z <10 defektów/cm²
• Gęstość: 3,98 g/cm³


3. Rura szafirowa Wydajność termiczna

• Maksymalna temperatura: 1800°C (obojętna), 1200°C (utleniająca)
• Przewodność cieplna: 35 W/m·K @25°C
• Współczynnik rozszerzalności cieplnej: 5,3×10⁻⁶/°C (25–500°C)


4. Rura szafirowa Przejrzystość optyczna

• Transmisja: >85% (200–5500 nm)
• Opcje wykończenia powierzchni:
  • Polerowanie standardowe: Ra <0,02µm
  • Polerowanie klasy laserowej: Ra <0,005µm


5. Dostosowywanie

• Średnica: 2" standard (50,8 mm), inne rozmiary 0,5–8"
• Grubość ścianki: 0,04–1,0" (1–25 mm)
• Długość: Do 60" (1500 mm)
• Powłoki: Dostępne AR/HR/DLC

Zastosowania rur szafirowych


1. Systemy wysokociśnieniowe

• Czujniki otworowe w oleju/gazie: Wytrzymują >5000 psi przy 300°C
• Reaktory nadkrytyczne: Odporne na korozję przez CO₂/H₂S

2. Półprzewodniki i próżnia

• Wyściółki do wytrawiaczy plazmowych: Odporne na erozję w procesach SiC/GaN
• Wzierniki MBE/UHV: Zerowe wydzielanie gazów przy 10⁻¹⁰ Torr

3. Obrona i lotnictwo

• Protopy kopuł pocisków: Odporne na uderzenia hiperdźwiękowe
• Światła ROV głębinowych: Ciśnienie znamionowe 10 000 m (1100 atm)

4. Badania naukowe

• Elementy komórek diamentowych: Do eksperymentów >1M atm
• Diagnostyka reaktorów syntezy jądrowej: Odporne na promieniowanie neutronowe

5. Procesy przemysłowe

• Rury palników wysokociśnieniowych: Do spalania w temperaturze 1500°C
• Sondy do wtrysku chemicznego: Odporne na HF/H₃PO₄

Specyfikacje

FAQ

P1: Jak grubość ścianki wpływa na wytrzymałość na ciśnienie?

• 0,1" WT: ~3000 psi ciśnienia roboczego
• 0,25" WT: ~7500 psi ciśnienia roboczego
• 0,4" WT: ~10 000 psi ciśnienia rozrywającego

P2: Jaki jest czas realizacji niestandardowych rozmiarów?

• Standardowe rury 2": 4 tygodnie
• Niestandardowe WT/długość: 6–8 tygodni
• Powlekane/gwintowane: +2 tygodnie

P3: Jak szafir wypada w porównaniu z kwarcem pod względem ciśnienia?


P4: Czy rury szafirowe można naprawić, jeśli pękną?
Nie – monokryształ szafiru nie może być spawany/naprawiany.
