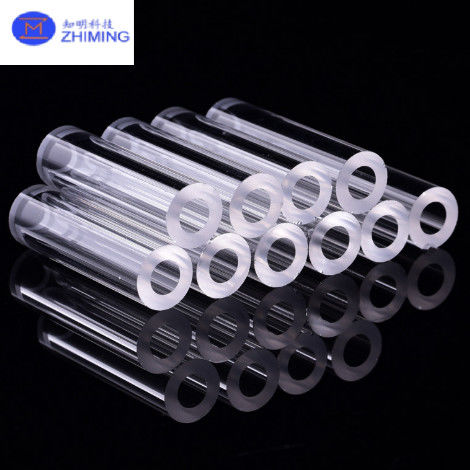

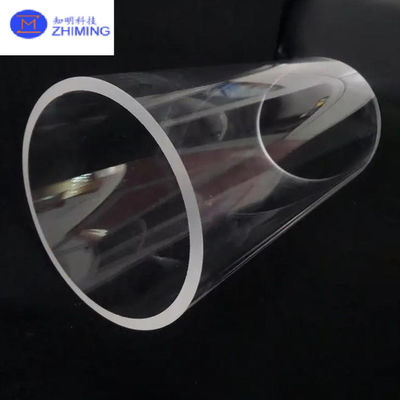

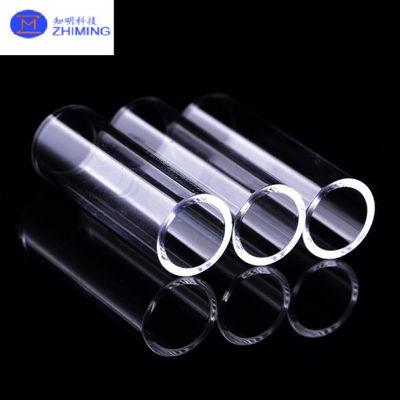

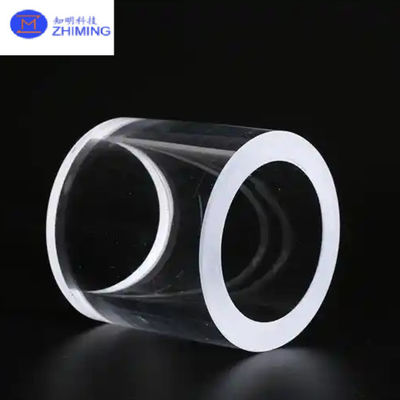

Zastosowalne lampy szafirowe Metody EGS 10 mm ≈ 100 mm Polerowane

Konfigurowalne rury szafirowe metodą EFG, polerowane 10mm–100mm

Nasze rury szafirowe wyhodowane metodą EFG stanowią przełom w wysokowydajnych rurach ceramicznych, łącząc wyjątkową czystość materiału z opłacalną produkcją. Wykorzystując metodę Edge-defined Film-fed Growth (EFG), te monokrystaliczne rury α-Al₂O₃ są dostępne w rozmiarach od 10 mm do 100 mm z polerowaniem optycznym (Ra <0,02μm). Proces EFG umożliwia produkcję dłuższych rur (do 1500 mm) w porównaniu do metod KY, przy jednoczesnym zachowaniu doskonałej wytrzymałości mechanicznej i stabilności termicznej. Rury te są szczególnie odpowiednie do zastosowań przemysłowych wymagających dużych, wysokiej jakości komponentów szafirowych w konkurencyjnych cenach.

Dzięki transmisji >85% w zakresie długości fal 200-5500 nm i stabilności termicznej do 1900°C w atmosferach obojętnych, nasze rury szafirowe EFG przewyższają kwarc i polikrystaliczny tlenek glinu w prawie wszystkich wymagających środowiskach. Unikalny mechanizm wzrostu kapilarnego EFG pozwala na precyzyjną kontrolę grubości ścianek (1-25 mm) i wytwarza rury o doskonałej spójności wymiarowej w porównaniu do konwencjonalnych metod wzrostu.

Kluczowe cechy

1. Zalety produkcyjne

• Proces ciągłego wzrostu: Umożliwia produkcję długich, bezszwowych rur (do 1500 mm)
• Kształt bliski netto: Zmniejsza straty materiału i koszty obróbki
• Spójność wymiarowa: Standardowa tolerancja ±0,05 mm ID/OD
• Wysoka wydajność produkcji: Opłacalna dla zamówień hurtowych

2. Doskonałość materiału

• Struktura monokrystaliczna: >99,99% czystego α-Al₂O₃
• Niska gęstość defektów: <50 defektów/cm² w teście na wytrawianie
• Kontrolowana orientacja: C (0001) standard, dostępne inne orientacje

3. Opcje jakości powierzchni

• Polerowanie standardowe: Ra <0,02μm (klasa optyczna)
• Polerowanie super: Ra <0,005μm (klasa laserowa)
• Powierzchnia jak wyhodowana: Ra 0,1-0,3μm (zastosowania przemysłowe)

4. Wydajność termiczna

• Przewodność cieplna: 35 W/m·K w 25°C
• Odporność na szok termiczny: Wytrzymuje ΔT >400°C
• Maksymalna temperatura pracy: 1900°C (obojętna), 1200°C (utleniająca)

5. Właściwości mechaniczne

• Wytrzymałość na zginanie: 550-700 MPa
• Wytrzymałość na ściskanie: >2,2 GPa
• Moduł Younga: 390 GPa

Zastosowania

1. Przemysłowe wysokie temperatury

• Rury ochronne termopar: Do pomiaru temperatury stopionego metalu
• Wizjery pieców przemysłowych: Odporne na cykle termiczne i ataki chemiczne
• Tygle do wzrostu kryształów: Do szafiru, krzemu i związków półprzewodnikowych

2. Sprzęt półprzewodnikowy

• Elementy do wytrawiania plazmowego: Odporne na erozję wykładziny do wytrawiaczy dielektrycznych
• Rury reaktorów CVD: Do systemów epitaksjalnego wzrostu SiC i GaN
• Elementy pieców dyfuzyjnych: Rury procesowe o wysokiej czystości

3. Oświetlenie i wyświetlacze

• Produkcja LED: Komponenty reaktorów MOCVD
• Rury lamp o dużej intensywności: Obudowy przepuszczające UV
• Elementy systemów projekcyjnych: Prowadnice światła wysokotemperaturowego

4. Badania naukowe

• Komory wysokociśnieniowe: Okna do komór z diamentowym kowadełkiem
• Elementy linii wiązki synchrotronu: Optyka i okna rentgenowskie
• Komory do eksperymentów laserowych: Do badań laserowych dużej mocy

5. Technologia medyczna

• Dostarczanie laserów chirurgicznych: Komponenty endoskopowe
• Obrazowanie medyczne: Obudowy czujników kompatybilne z MRI
• Sprzęt dentystyczny: Sterylizowalne elementy instrumentów

Specyfikacje

1. Właściwości wymiarowe

2. Właściwości materiałowe

3. Właściwości mechaniczne

FAQ

P1: Jak EFG wypada w porównaniu do rur szafirowych KY?

• Zalety EFG: Dłuższe długości (1500 mm vs 500 mm), lepsza spójność wymiarowa, niższy koszt
• Zalety KY: Nieco lepsza jakość optyczna, brak szwów wzrostu

P2:  Jaki jest czas realizacji niestandardowych rozmiarów?

• Rozmiary standardowe: 4-6 tygodni
• Rozmiary niestandardowe: 8-10 tygodni
• Dostępna usługa ekspresowa (+25% opłaty)

P3: Jak szafir wypada w porównaniu do kwarcu w zastosowaniach wysokotemperaturowych?
