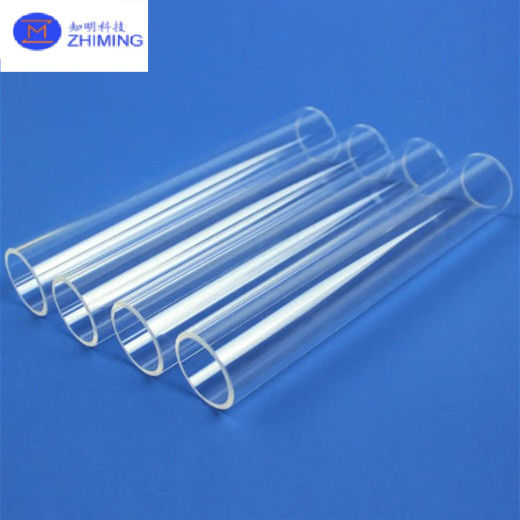

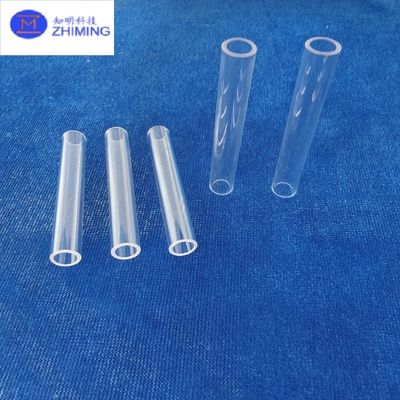

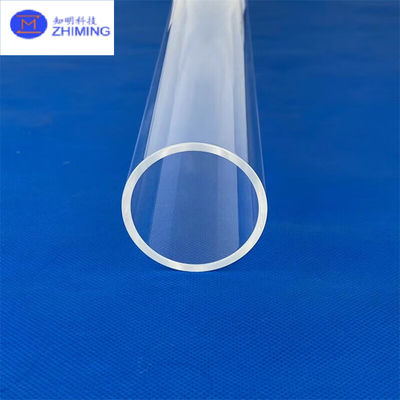

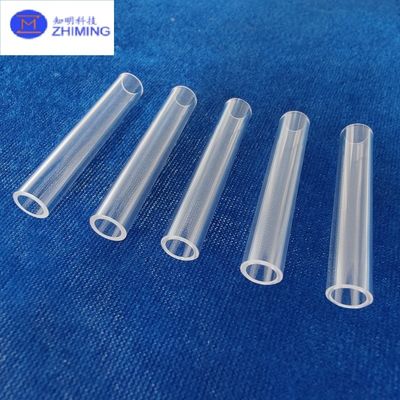

Zastosowalne lampy safirowe Metody KY, 4 " Polerowane bez zadrapania Wysoka twardość

Zastosowalne lampy szafirowe metodą KY, 10mm ≈ 100mm Polerowane

Nasze wyrosłe w KY safiry stanowią szczyt wysokowydajnych rozwiązań w zakresie rur ceramicznych, łączących wyjątkowe właściwości materiału z precyzyjną inżynierią.Te jednokrystaliczne rury α-Al2O3 są specjalnie zaprojektowane do zastosowań wymagających bardzo wysokiej czystości, jasność optyczna i ekstremalna odporność na działanie środowiska.Nasz własny proces polerowania zapewnia wykończenia powierzchni spełniające najbardziej rygorystyczne wymagania optyczne (Ra < 00,02 μm).

Rury te przewyższają konwencjonalne materiały, takie jak kwarc i polikrystalowy glinu w wielu parametrach: z twardością Mohsa 9 (drugim tylko po diament),wykazują trzykrotnie większą wytrzymałość mechaniczną niż kwarc; ich zakres stabilności termicznej (od 200°C do 1800°C) przewyższa większość ceramiki inżynieryjnej; a ich obojętność chemiczna czyni je idealnymi dla środowisk żrących.Połączenie tych właściwości sprawia, że nasze safiry są niezbędne do zaawansowanych zastosowań w przetwarzaniu półprzewodników., wysokiej mocy systemów laserowych, przyrządów naukowych i przemysłowych procesów wysokiej temperatury.

Główne cechy rur szafirowych

1Doskonałość materialna

• Perfekcja krystaliczna: > 99,99% czystej jednokrystalicznej struktury α-Al2O3 z kontrolowaną orientacją osi C
• Niska gęstość wad: < 10 wad/cm2 mierzone w wyniku badań w otwieraniu (ASTM F47)
• Homogenność optyczna: Δn <5×10−6 w całej długości rur

2Produkcja precyzyjna

• Kontrola wymiarów: tolerancje ID/OD do ±0,01 mm dla zastosowań krytycznych
• Długość: do 500 mm w postaci jednokrystalicznej (dłuższe długości poprzez specjalne wiązanie)

3. Wydajność termiczna

• Przewodność cieplna: 35 W/m·K w temperaturze 25°C (6 razy wyższa niż w przypadku kwarcu)
• Rozszerzenie termiczne: 5,3×10−6/K (25-500°C), odpowiadające wielu stopom metalowym
• Odporność na wstrząsy termiczne: wytrzymuje ΔT > 500°C (test tłumienia wody według ASTM C1525)

4Właściwości mechaniczne

• Wytrzymałość na gięcie: 600-800 MPa (3-punktowe zakręcenie, ASTM C1161)
• Wytrzymałość na ściskanie: > 2 GPa
• Moduł Younga: 400 GPa

5Charakterystyka optyczna

• Przekaz szerokopasmowy
• Birefringencja: < 5 nm/cm (kompensowana dla zastosowań laserowych)

Zastosowanie rur szafirowych

1Zaawansowane systemy laserowe.

• Rury z nośnikiem laserowym: do excimerów, laserów CO2 i laserów włóknistych wymagających niskich strat optycznych
• Komponenty dostarczające wiązkę: okładki dyszy laserowej odporne na gęstość mocy 10kW+
• Optyka nieliniowa: kryształy konwersji częstotliwości do wytwarzania promieni UV

2Produkcja półprzewodników

• Komponenty reaktora CVD: obudowy dla systemów wzrostu epitaksyjnego SiC i GaN
• Osłony od etsu plazmowego: Komponenty odporne na erozję dla etserów dielektrycznych
• Implantacja jonów: składniki linii wiązki o minimalnym wytwarzaniu cząstek

3. Wysokotemperaturowy przemysł

• Rury do procesów termicznych: do pieców do wzrostu kryształów safirów (do 2100°C)
• Obsługa stopionych metali: Rury ochronne termoparów do obróbki aluminium/superstopu
• Analiza spalania: Rury płomieniowe do stanowisk badawczych silników turbinowych

4Instrumenty naukowe

• Linie wiązań synchrotronowych: okna rentgenowskie i komponenty monochromatorów
• Systemy kriogeniczne: posiadacze próbek o niskiej temperaturze (kompatybilność 4K)
• Komórki wysokotlakkowe: elementy diamentowych komórek łopatkowych do badań > 100 GPa

5Technologia medyczna

• Wykonywanie operacji chirurgicznych laserowych: składniki endoskopowe dla systemów holmiowych/YAG
• Urządzenia diagnostyczne: obudowy czujników kompatybilne z rezonansem magnetycznym
• Zębowe ręczniki: sterylizowalne części łożysk

Częste pytania

P1: Jakie są ograniczenia wyrosłych w KY rur szafirowych w porównaniu z EFG?

Podczas gdy wzrost KY wytwarza kryształy o lepszej jakości optycznej, ma dwa podstawowe ograniczenia:

1. Ograniczenie długości: maksymalna długość pojedynczego kryształu wynosi zazwyczaj 500 mm ze względu na ograniczenia gradientu termicznego w procesie wzrostu
2. Striacje wzrostu: Charakterystyczne linie wzrostu mogą wymagać dodatkowego polerowania dla ultrawysokiej precyzji optyki

P2: Jakie są normy opakowań?

Wykorzystujemy opakowania dla przemysłu lotniczego:

1. Podstawowe: worki podciśnieniowo zamknięte w czystych pomieszczeniach klasy 100
2. Pozycja drugorzędna: specjalnie zaprojektowane izolacje piankowe
