Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMSH
Orzecznictwo: rohs
Model Number: 6inch Sapphire Wafer
Warunki płatności i wysyłki
Minimum Order Quantity: 25
Czas dostawy: 2-4 tygodnie
Payment Terms: T/T
Material: |
99.999% Al2O3 |
Size: |
Customized |
Vision Light Transmissivity: |
90% |
Suraface: |
DSP |
TTV: |
≤ 10um |
Industry: |
LED chip manufacturing, Optical Windows and sensors |
Material: |
99.999% Al2O3 |
Size: |
Customized |
Vision Light Transmissivity: |
90% |
Suraface: |
DSP |
TTV: |
≤ 10um |
Industry: |
LED chip manufacturing, Optical Windows and sensors |
Opis produktu

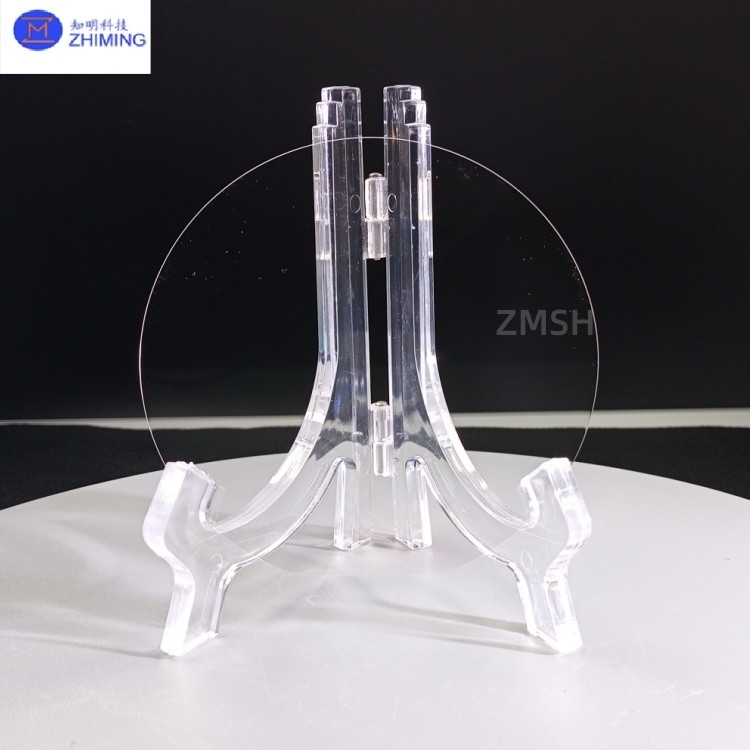

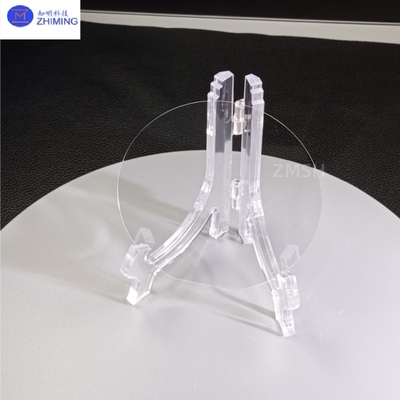

6calowa płytka safirowa DSP średnica 150 mm grubość 350 μm dla elektroniki mocy
6-calowa płytka szafirowa to duży format podłoża optycznego wytworzonego z jednokrystalicznego tlenku aluminium (α-Al2O3) za pomocą metod EFG lub Kyropoulos (KY),o wymiarach standardowych 150 mm±0Jako kluczowy podłoże dla półprzewodników trzeciej generacji,6-calowa płytka safirowałączy w sobie wysoką przepuszczalność optyczną (>85% w widmie widzialnym), niską niezgodność siatki (13% z GaN) i wyjątkową stabilność mechaniczną, co czyni ją idealną do produkcji diod LED o wysokiej jasności,Mikro-LEDJego duży format znacząco zwiększa efektywność produkcji epitaksyalnej przy jednoczesnym zmniejszeniu kosztów na chip.napędzanie postępów w optoelektroniki i półprzewodników przemysłu.
Kluczowe cechy
1.6calowa płytka safirowaWyższa jakość kryształowa:
· Gęstość zwichnięcia <103 cm−2 z chropowatością powierzchni Ra<0,3 nm (polerowana w płaszczyźnie C), spełniająca wymagania płaskości na poziomie atomowym dla epitaxy GaN.
· Dokładność orientacji kryształu ±0,1° (dostępna w orientacji C, R i A).
2.6calowa płytka safirowawydajność optyczna:
· 85% przepuszczalności w widmie widzialnym (400-800 nm) i > 80% w zakresie UV (250-400 nm), odpowiedni dla urządzeń fotonicznych UV.
· Dostosowalne struktury DSP lub PSS, które zwiększają wydajność ekstrakcji światła LED o > 30%.
3.6calowa płytka safirowaStabilność termiczna/mechaniczna:
· Punkt topnienia 2040°C z dopasowanym CTE (5,3×10−6/°C do GaN), minimalizując pęknięcia cieplne podczas epitaksii.
· Odporne na plazmę w procesach osadzenia MOCVD/PECVD.
4.6calowa płytka safirowaKorzyść z dużej powierzchni:
• 50% większa powierzchnia wykorzystanej na ogniwce 6-calowej w porównaniu z 4-calowymi, co znacząco obniża koszty produkcji jednostkowej.
Parametry techniczne
Nieruchomości | 6 cali. |
Średnica | 150±0,1 mm |
Gęstość | 350±15um |
500 ± 15 μm | |
1000±15um | |
Węglowodany | Ra ≤ 0,2 nm |
Warp. | ≤ 15um |
TTV | ≤ 10um |
Odrzucenie/Wykopanie | 20/10 |
Polski | DSP (polerowane z dwóch stron); SSP ((polerowane z jednej strony) |
Kształt | Okrągłe, płaskie 16 mm;Długość 22 mm;Długość 30/32,5 mm;Długość 47,5 mm;NIE;NIE; |
Formularz krawędzi | 45°C kształt |
Materiał | Kryształ szafiru, stopiony kwarc JGS1/JGS2; BF33, D263; szkło EXG. |
Wskazania | Wszystkie powyższe specyfikacje mogą być dostosowane na życzenie |
Główne zastosowania
1. Produkcja LED:
6calowa płytka safirowaJako podstawowy podłoże epitaxy GaN, 6-calowe płytki szafirowe umożliwiają wytwarzanie wysokiej wydajności diod LED o wysokiej jasności i układów mini/mikro-LED obsługujących ultra-HD.
2Elektrotechnika:
6calowa płytka safirowa jeststosowane w urządzeniach HEMT GaN-on-sapphire do stacji bazowych 5G i falowników mocy EV wymagających pracy o wysokiej częstotliwości/wysokiej mocy.
3.Oskładniki optyczne:
Kiedy jest dokładnie wypolerowany,6calowa płytka z szafiremsłuży jako okna w ekstremalnym środowisku (statki kosmiczne) lub podłoże czujników UV o odporności na promieniowanie.
4.Swyposażenie półprzewodnikowe:
6calowa płytka z szafiremwykorzystywane jako odporne na korozję, wysokiej izolacji (opór > 1014 Ω·cm) płyty nośne do systemów etsu/implantacji jonów.
Częste pytania
1P: Dlaczego wybrałeś 6calowe płytki z safirem do produkcji mikro-LED?
Odpowiedź: 6-calowe płytki szafirowe zapewniają o 50% większą powierzchnię użytkową niż 4-calowe płytki o wykończeniu powierzchniowym Ra≤0,2 nm, umożliwiając wytwarzanie wysokiej wydajności mikro-LED.
2. P: Czy 6calowe płytki z safirem nadają się do urządzeń zasilania GaN?
Odpowiedź: Tak, ich niska nierówność siatki (13% z GaN) i stabilność termiczna (CTE 5,3 × 10 − 6 ° C) optymalizują wydajność dla elektroniki mocy.
