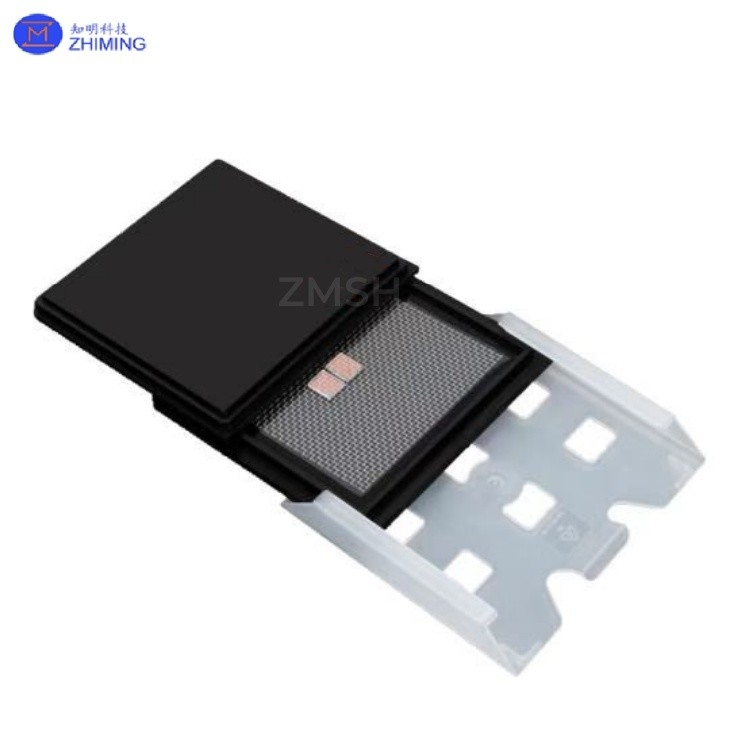

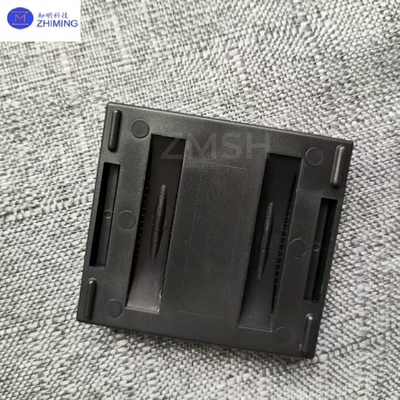

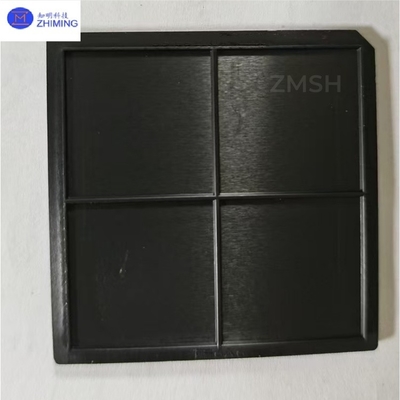

Pudełko do ładowania chipów
Pudełka do przechowywania chipów (pudełka do przechowywania chipów IC) są specjalistycznymi pojazdami do bezpiecznego przechowywania, transportu i automatycznego sortowania chipów półprzewodnikowych lub pakowanych urządzeń IC,zazwyczaj wykonane z antystatycznych tworzyw sztucznych (takich jak PC)Jego podstawową funkcją jest ochrona chipu przed uszkodzeniami mechanicznymi, rozładowaniem elektrostatycznym (ESD) i zanieczyszczeniem środowiska,i jest powszechnie stosowany w opakowaniach i badaniach (OSAT), sortowanie chipów, SMT i montaż produktów elektronicznych końcowych.
Specyfikacje techniczne
Pudełko opakowania chipów /pudełko składowania IC jest kluczowym materiałem pomocniczym zapewniającym wysoką wydajność i wysoką niezawodność urządzeń półprzewodnikowych.ZMSH zapewnia dostosowane rozwiązania magazynowo-transportowe dla fabryk opakowań, producentów SMT i klientów końcowych poprzez precyzyjne projektowanie i czystą produkcję.
|
Materiały:
|
PC, ABS, PPS |
|
Odporność powierzchni:
|
104~109Ω |
| Kontrola cząstek: |
< 0,3 μm |
| Wibracje transportowe: |
< 1G@5-500 Hz |
|
Funkcja:
|
Chronić chip przed uszkodzeniami mechanicznymi |
|
Zastosowanie:
|
Badanie opakowania, sortowanie chipów |
CharakterystykaPudełko transportowe do ładowania chipów
1. Ochrona antystatyczna:
- opór powierzchniowy 104~109Ω (zgodnie z ANSI/ESD S20.20) w celu uniknięcia uszkodzenia czułego chipu elektrostatycznego.
** dostępne są materiały przewodzące (< 104Ω) lub rozpraszające (106~109Ω) **.
2Wysoko czysta konstrukcja:
- Materiał o niskim wydzieleniu gazu, który zapobiega adsorpcji zanieczyszczeń organicznych na powierzchni chipów.
- Kontrola cząstek < 0,3 μm, aby spełnić wymagania klasy 1000 w zakresie czystych pomieszczeń.
3Dokładna adaptacja konstrukcji:
- wspieranie QFN, BGA, CSP, SOT i innych form opakowań w zakresie dostosowanej konstrukcji jamy.
- struktury amortyzatorów odpornych na wstrząsy (np. elastyczne uszczelki silikonowe), wibracje transportowe < 1G@5-500Hz.
4Kompatybilność z automatyzacją:
- Standaryzowane rozmiary (np. standardowe tacki JEDEC) dla urządzeń Pick & Place.
- Opcjonalne etykiety RFID/kodów kreskowych dla śledzenia serii chipów.
ZastosowaniePudełko transportowe do ładowania chipów
(1) Badanie pakietu (OSAT)
Sortyzacja matri: po cięciu noszenie gołej matri, współpraca z maszyną sortowania (Handler) w celu testowania i sortowania.
Wstosowanie wstępnej taśmy i odkręcanie: w celu uniknięcia zanieczyszczenia chipami lub uszkodzenia przez zderzenie przed pakowaniem.
(2) Umieszczenie i montaż SMT
Zastosowanie do linii produkcyjnej SMT: jako alternatywa dla pasów nośnych IC (TRAYS), odpowiednie do produkcji małych partii z wieloma odmianami.
Przechowywanie chipów o wysokiej wartości: ESD czasowe przechowywanie procesorów, GPU i chipów pamięci.
(3) Produkcja urządzeń elektronicznych końcowych
Moduły elektroniki mobilnej/samochodowej: chronią czułe urządzenia, takie jak układy cząsteczek częstotliwości radiowych (RF ics) i czujniki (MEMS).
Wojskowo-kosmiczne: spełnia wymagania dotyczące dużej niezawodności przechowywania (np. cyklu temperatury od -55 °C do 125 °C).
(4) Scenariusze szczególne
Urządzenia optoelektroniczne: takie jak diody laserowe (LD), układy przechowywania pyłu na chipach VCSEL.
Elektronika medyczna: rozwiązania opakowaniowe aseptyczne do układów biosensorów.
