Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMSH
Orzecznictwo: rohs
Numer modelu: Wzorzyste podłoże szafirowe (PSS)
Warunki płatności i wysyłki
Minimalne zamówienie: 25
Cena: by case
Szczegóły pakowania: pojedynczy pakiet waflowy w 100-stopniowym pomieszczeniu do sprzątania
Czas dostawy: 2-4 tygodnie
Zasady płatności: T/T
Item:: |
Patterned Sapphire Substrate |
Size:: |
2inch, 4inch, 6inch |
Front Surface Finish:: |
Patterned |
Back Surface Finish:: |
SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm |
Laser Mark:: |
Back side |
Edge Exclusion:: |
≤2 mm |
Customization:: |
Sapphire PSS of various orientations; Nanometer patterned sapphire substrate（NPSS） |
Application:: |
Light Emitting Diodes (LEDs) |
Item:: |
Patterned Sapphire Substrate |
Size:: |
2inch, 4inch, 6inch |
Front Surface Finish:: |
Patterned |
Back Surface Finish:: |
SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm |
Laser Mark:: |
Back side |
Edge Exclusion:: |
≤2 mm |
Customization:: |
Sapphire PSS of various orientations; Nanometer patterned sapphire substrate（NPSS） |
Application:: |
Light Emitting Diodes (LEDs) |

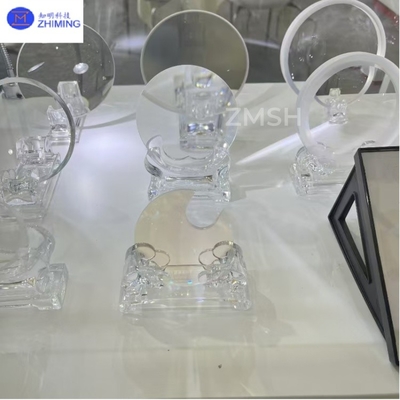

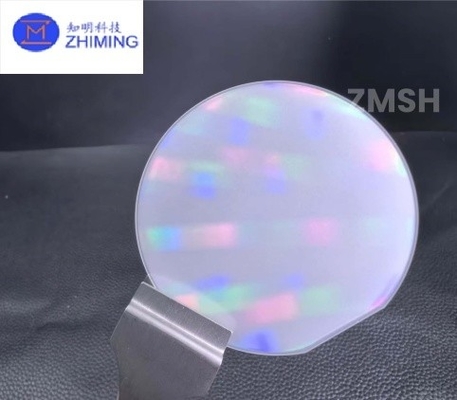

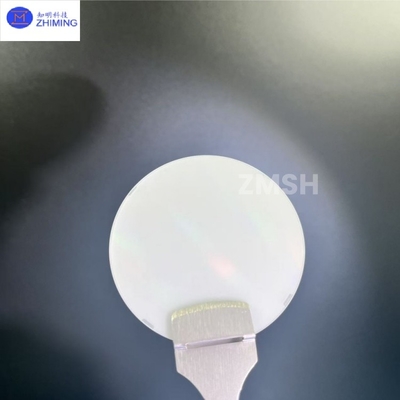

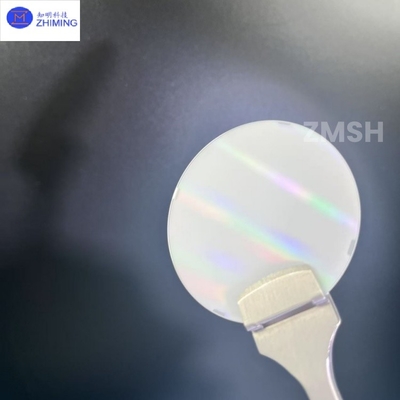

Wzorcowy substrat szafirowy (PSS) jest substratem, na którym mikro i nano struktury są tworzone za pomocą litografii i technik etsu.Stosowany jest głównie w produkcji diod emitujących światło (LED) w celu poprawy wydajności ekstrakcji światła poprzez projektowanie wzorów powierzchni, zwiększając w ten sposób jasność i wydajność diod LED.
Wzorcowany substrat szafiru ((PSS) jest procesem tworzenia określonego wzoru mikrometrowego w kształcie kopuły, guza lub piramidy na substratie szafiru.Nierównomierne wzory na podstawach szafiru mogą powodować rozpraszanie lub załamanie światła, zwiększając w ten sposób efektywność świetlną.
|
Struktura kryształowa |
Włókiennicze |
|
Stała siatki |
a=4,76Å c=12,99Å |
|
Gęstość ((g/cm)3) |
3.98 |
|
Punkt topnienia ((°C) |
2040 |
|
Mohs Twardość (mohs) |
9 |
|
Stała dielektryczna |
9.3 ((Płaszczyzna) 11.5 ((Płaszczyzna C) |
|
Przewodność cieplna ((W/cm.K) |
0.46 |
|
Rozszerzenie termiczne |
6.7*10-6/k ((C płaszczyzna) 5,0*10-6/k(Samolot) |
|
Indeks załamania |
1.762-1.777 |
|
Przekaz |
Próbka badawcza: Sapphire:D76.2*4mm |
|
UV:200~380nm 74%~84% |
|
|
Światło widzialne: 380-760 nm 85% |
|
|
Podczerwień:760~1000nm 85% |
|
|
Daleka podczerwień:> 1000 nm 80%~100% |
- Charakterystyka materiału:Materiał podłoża to safir jednokrystaliczny (Al2O3), który ma wysoką twardość, wysoką odporność na ciepło i stabilność chemiczną.
- Struktura powierzchni:Powierzchnia jest litografowana i grawerowana w celu utworzenia okresowych struktur mikro-nano, takich jak stożki, piramidy lub sześciokątne układy.
- Właściwości optyczne:Dzięki konstrukcji wzoru powierzchniowego zmniejsza się całkowite odbicie światła na interfejsie i zwiększa się wydajność ekstrakcji światła.
- Wydajność termiczna:Substrat szafirowy ma doskonałą przewodność cieplną i nadaje się do zastosowań LED o wysokiej mocy.
- Specyfikacja rozmiaru:Powszechne rozmiary to 2 cali (50,8 mm), 4 cali (100 mm) i 6 cali (150 mm).
|
Pozycja |
Wzorcowy Sapphire Substrate ((2 ~ 6 cali) |
||
|
Średnica |
500,8 ± 0,1 mm |
1000,0 ± 0,2 mm |
1500,0 ± 0,3 mm |
|
Gęstość |
430 ± 25 μm |
650 ± 25 μm |
1000 ± 25 μm |
|
Orientacja powierzchni |
Płaszczyzna C (0001) pod kątem odwrotnym w kierunku osi M (10-10) 0,2 ± 0,1° |
||
|
Płaszczyzna C (0001) pod kątem odwrotnym w kierunku osi A (11-20) 0 ± 0,1° |
|||
|
Główna orientacja płaska |
Poziom A (11-20) ± 1,0° |
||
|
Pierwsza płaska długość |
16.0 ± 1,0 mm |
30.0 ± 1,0 mm |
470,5 ± 2,0 mm |
|
R-Plane |
Dziewiąta. |
||
|
Wykończenie powierzchni przedniej |
Wzorcowe |
||
|
Wykończenie powierzchni pleców |
SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm |
||
|
Znak lasera |
Strona tylna |
||
|
TTV |
≤ 8 μm |
≤ 10 μm |
≤ 20 μm |
|
BOK |
≤ 10 μm |
≤ 15 μm |
≤ 25 μm |
|
WARP |
≤ 12 μm |
≤ 20 μm |
≤ 30 μm |
|
Wyłączenie krawędzi |
≤ 2 mm |
||
|
Specyfikacja wzoru |
Struktura kształtu |
Kopuła, stożek, piramida. |
|
|
Wysokość wzoru |
10,6 - 1,8 μm |
||
|
Średnica wzoru |
20,75 - 2,85 μm |
||
|
Przestrzeń wzoru |
00,1-0,3 μm |
||
Specyfikacje dostosowania:
* Substrat z safirem o wzorze nanometrowym (NPSS).
* Sapphire PSS różnych orientacji.
· Podkreślić efektywność wydobycia:Wzornictwo powierzchni zmniejsza straty światła i znacznie poprawia efektywność świetlną diod LED.
· Doskonałe właściwości materiału:Substrat safiru ma wysoką twardość, wysoką odporność na temperaturę i stabilność chemiczną, nadaje się do trudnych środowisk procesowych.
· Duża zgodność:Wysokie dopasowanie siatki z warstwą epitaxy GaN (nitryd galiowy), odpowiednia do wysokiej jakości wzrostu epitaxy.
· Długa żywotność i wysoka niezawodność:Substrat szafirowy jest odporny na zużycie i korozję, wydłużając żywotność urządzenia.
· Ochrona środowiska i oszczędność energii:Poprawa efektywności LED, zmniejszenie zużycia energii, zgodnie z trendem produkcji ekologicznej.
1.P: Jaką rolę odgrywa wzorowany substrat szafiru (PSS) w produkcji diod LED?
PSS zmniejsza straty światła przez powierzchniową strukturę mikro-nano i poprawia wydajność ekstrakcji światła, znacząco poprawiając w ten sposób jasność i wydajność świetlną diod LED.
2P: Jakie są zalety wzorowanego substratu szafirowego (PSS)?
PSS ma wysoką wydajność ekstrakcji światła, doskonałą odporność na ciepło i stabilność chemiczną oraz dobrą kompatybilność z warstwą epitaksyjną GaN, nadającą się do produkcji diod LED o wysokiej wydajności.
Tag: #Platformowany Sapphire Substrate (PSS), #Sapphire wafer, #Substraty płaskich szafirów, #Twardość 9.0, #PSS, #NPSS, #Diody emitujące światło (LED), #produkcja diod LED, #urządzenia zasilania oparte na GaN, #Single Crystal Sapphire Al2O3
