Podkreślić:
4 cali wzorowany substrat szafirowy
, 2 cali wzorowy substrat szafirowy
, 6 cali podłoża szafirowego wzorowanego
Przedmiot:: |
Wzorzyste podłoże szafirowe |
Rozmiar:: |
2 cali, 4 cali, 6 cali |
Wykończenie powierzchni przedniej:: |
Wzorzyste |
Wykończenie powierzchni tylnej:: |
SSP: Fine-Ground, RA = 0,8-1,2um; DSP: Epipolised, Ra <0,3 nm |
Laser Mark:: |
Tylna strona |
Wykluczenie krawędzi:: |
≤2 mm |
Dostosowywanie:: |
Sapphire PS o różnych orientacjach; Nanometr wzorzyste podłoże szafirowe （NPSS） |
Zastosowanie:: |
Diody emitujące światło (diody LED) |
2cylindrowe, 4cylindrowe, 6cylindrowe, wzorowe, szafirowe podłoże, PSS dla diod emitujących światło, LED
Substrat szafirowy wzorowany ((PSS)Opis
Substrat szafirowy o wzórze 2c, 4c, 6c do diod emitujących światło (LED)
Substrat szafiru wzorowanego (PSS) to miniaturowy substrat szafiru wzorowanego.które są najbardziej obiecującymi alternatywnymi źródłami światła do oświetlenia ogólnegoWraz z przełomem w technologii podłoża szafirowego, wydajność LED o wysokiej jasności na bazie azotu galium osiągnęła rekordowy poziom 150 lm/W. The efficiency improvement of gallium nitride based leds using patterned sapphire substrate technology is usually attributed to the improvement of light extraction efficiency and internal quantum efficiencyWzorzec regularny wytwarzany na podłożu safiru równoważy efekt całkowitego odbicia wewnętrznego na interfejsie azotyn galiowy/safir.wewnętrzna efektywność kwantowa jest lepsza ze względu na możliwy wzrost boczny defilmu GaN na substratie szafirowym opartym na wzorze, co zmniejsza zwichnięcie nitki.
Podsumowując, warstwy epitaksyalne GaN uprawiane na PSS wytwarzają defekty skrzyżowe epitaksyalne i mniej defektów przepaści między GaN a substratem szafiru.parametry siatki PSS są lepiej dopasowane do GaN, a wzrost epitaksyalny GaN w PSS powoduje mniejszą gęstość zwichnięć i niezgodność wskaźnika załamania, co poprawia jakość epitaksyalną.
Substrat szafirowy wzorowany ((PSS)Właściwości
Wzorcowany substrat szafiru ((PSS) jest procesem tworzenia określonego wzoru mikrometrowego w kształcie kopuły, guza lub piramidy na substratie szafiru.Nierównomierne wzory na podstawach szafiru mogą powodować rozpraszanie lub załamanie światła, zwiększając w ten sposób efektywność świetlną.
|
Struktura kryształowa
|
Włókiennicze
|
|
Stała siatki
|
a=4,76Å c=12,99Å
|
|
Gęstość ((g/cm)3)
|
3.98
|
|
Punkt topnienia ((°C)
|
2040
|
|
Mohs Twardość (mohs)
|
9
|
|
Stała dielektryczna
|
9.3 ((Płaszczyzna) 11.5 ((Płaszczyzna C)
|
|
Przewodność cieplna ((W/cm.K)
|
0.46
|
|
Rozszerzenie termiczne
|
6.7*10-6/k ((C płaszczyzna) 5,0*10-6/k(Samolot)
|
|
Indeks załamania
|
1.762-1.777
|
|
Przekaz
|
Próbka badawcza: Sapphire:D76.2*4mm
|
|
UV:200~380nm 74%~84%
|
|
Światło widzialne: 380-760 nm 85%
|
|
Podczerwień:760~1000nm 85%
|
|
Daleka podczerwień:> 1000 nm 80%~100%
|
Substrat szafirowy wzorowany ((PSS)Parametry
|
Pozycja
|
Wzorcowy Sapphire Substrate ((2 ~ 6 cali)
|
|
Średnica
|
500,8 ± 0,1 mm
|
1000,0 ± 0,2 mm
|
1500,0 ± 0,3 mm
|
|
Gęstość
|
430 ± 25 μm
|
650 ± 25 μm
|
1000 ± 25 μm
|
|
Orientacja powierzchni
|
Płaszczyzna C (0001) pod kątem odwrotnym w kierunku osi M (10-10) 0,2 ± 0,1°
|
|
Płaszczyzna C (0001) pod kątem odwrotnym w kierunku osi A (11-20) 0 ± 0,1°
|
|
Główna orientacja płaska
|
Poziom A (11-20) ± 1,0°
|
|
Pierwsza płaska długość
|
16.0 ± 1,0 mm
|
30.0 ± 1,0 mm
|
470,5 ± 2,0 mm
|
|
R-Plane
|
Dziewiąta.
|
|
Wykończenie powierzchni przedniej
|
Wzorcowe
|
|
Wykończenie powierzchni pleców
|
SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm
|
|
Znak lasera
|
Strona tylna
|
|
TTV
|
≤ 8 μm
|
≤ 10 μm
|
≤ 20 μm
|
|
BOK
|
≤ 10 μm
|
≤ 15 μm
|
≤ 25 μm
|
|
WARP
|
≤ 12 μm
|
≤ 20 μm
|
≤ 30 μm
|
|
Wyłączenie krawędzi
|
≤ 2 mm
|
|
Specyfikacja wzoru
|
Struktura kształtu
|
Kopuła, stożek, piramida.
|
|
Wysokość wzoru
|
10,6 - 1,8 μm
|
|
Średnica wzoru
|
20,75 - 2,85 μm
|
|
Przestrzeń wzoru
|
00,1-0,3 μm
|
Specyfikacje dostosowania:
* Substrat z safirem o wzorze nanometrowym (NPSS).
* Sapphire PSS różnych orientacji.
Główną zaletą
1Poprawa wydajności ekstrakcji światła LED: PSS poprawia wydajność ekstrakcji światła LED poprzez zmniejszenie wewnętrznego odbicia i zwiększenie mocy światła poprzez wzory powierzchni.
2Poprawa jakości kryształu: wzorowane powierzchnie pomagają zmniejszyć wady wzrostu epitaksyjnego i poprawić jakość kryształu.
3Zwiększona wydajność rozpraszania ciepła: wzorowana struktura zwiększa obszar rozpraszania ciepła i pomaga zmniejszyć temperaturę pracy diody LED.
4- niższe koszty: wyższa wydajność i wydajność światła zmniejszają marnotrawstwo materiałów i niższe koszty produkcji.
Substrat szafirowy wzorowany ((PSS) Stosowanie
- Produkcja diod LED: szeroko stosowane w diodach LED o wysokiej jasności, takich jak oświetlenie, podświetlenie i ekrany wyświetlacze.
- Diody laserowe: Używane do produkcji wysoce wydajnych diod laserowych do urządzeń komunikacyjnych i medycznych.
- Elektronika mocy: Używana do produkcji wydajnej elektroniki mocy, takiej jak HEMT oparte na GAN.
- Urządzenia optoelektroniczne: stosowane do produkcji wydajnych detektorów światła, ogniw słonecznych i innych urządzeń optoelektronicznych.

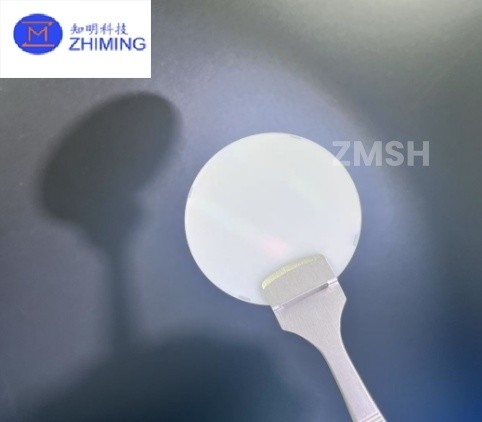

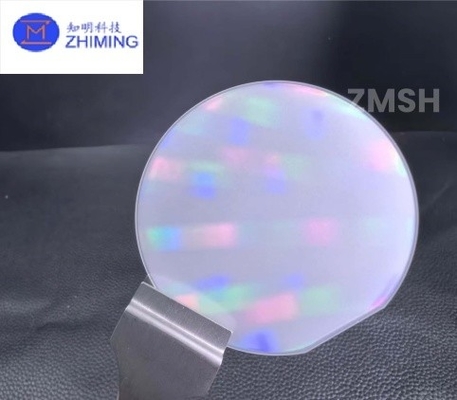

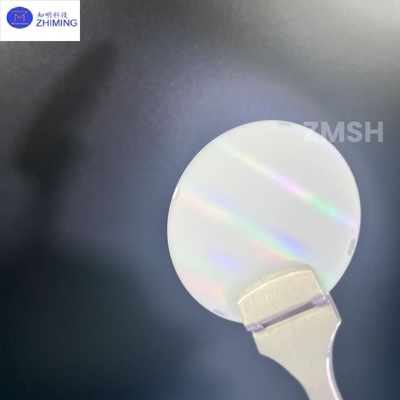

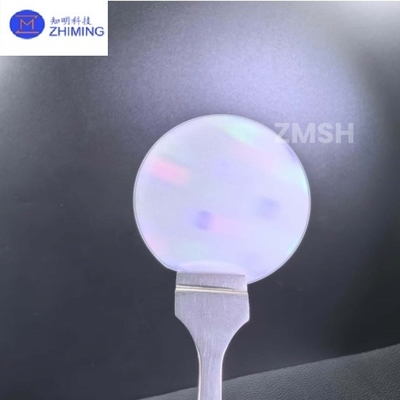

Wzorcowy substrat szafiru ((PSS) Wyświetlacz
Częste pytania
1P: Jaka jest różnica między PSS a płaskim substratem szafirowym?
A: PSS: Ma wzorowaną powierzchnię, która zwiększa ekstrakcję światła i poprawia jakość wzrostu kryształu.
2P: Jakie są powszechne wzorce stosowane w PSS?
Odpowiedź: Wzory piramidowe: Efektywne do wydobywania światła i wzrostu epitaxalu.
Wzory stożkowe: Podobne do piramid, ale z zaokrąglonymi końcówkami.
Mikroobiektywy: zoptymalizowane do maksymalizacji mocy światła.
Wzorce sześciokątne: zapewniają jednolite rozkład światła i poprawę wzrostu kryształu.
3. P: Dlaczego szafir jest używany jako podłoże dla PSS?
A: Wysoka przejrzystość: Idealny do zastosowań emitujących światło.
Stabilność chemiczna: odporność na surowe środowiska chemiczne.
Stabilność termiczna: może wytrzymać wysokie temperatury podczas produkcji diod LED.
Kosztowość: stosunkowo przystępna w porównaniu z innymi substratami, takimi jak węglik krzemu (SiC).
Tag: #Platformowany Sapphire Substrate (PSS), #Sapphire wafer, #Substraty płaskich szafirów, #Twardość 9.0, #PSS, #NPSS, #Diody emitujące światło (LED), #Produkcja LED, #Urządzenia zasilania oparte na GaN
