Piekarnik do hodowli ingotów SiC wykorzystuje metody PVT, Lely TSSG i LPE do hodowli dużych kryształów o rozmiarach 4, 6 i 8 cali.

Piekarnik do hodowli ingotów SiC wykorzystuje metody PVT, Lely, TSSG i LPE do hodowli dużych kryształów o wielkości 4 cali, 6 cali i 8 cali

Sprzęt do hodowli ingotów SiC koncentruje się na hodowli dużych kryształów o rozmiarach 4 ", 6 "i 8 " i osiąga szybkie tempo wzrostu.konstrukcja zawiera precyzyjnie regulowany układ gradientu temperatury osiowej, elastyczna regulacja radialnego gradientu temperatury i płynna krzywa zmiany temperatury, które w połączeniu sprzyjają spłaszczeniu interfejsu wzrostu kryształu,zwiększając tym samym dostępną grubość kryształu.

Poprzez optymalizację rozkładu pola cieplnego urządzenie skutecznie zmniejsza straty surowców, poprawia skuteczny wskaźnik wykorzystania proszku i znacznie zmniejsza marnotrawstwo materiału.W dodatku, urządzenie umożliwia precyzyjne sterowanie gradientami temperatury osiowej i promieniowej, pomagając zmniejszyć naprężenie i gęstość wychylenia w krysztale.Korzyści te przekładają się bezpośrednio na wyższą jakość wydajności kryształów., niższe poziomy naprężenia wewnętrznego i lepsza spójność produktu, co czyni go niezbędnym narzędziem do produkcji kryształów SiC na dużą skalę i w sposób opłacalny.

Specjalne rodzaje kryształów do pieców do hodowli ingotów SiC

Piekarnik do wzrostu ingotów SiC jest podstawowym wyposażeniem technologii wzrostu kryształów SiC, obsługującym potrzeby produkcyjne różnych rozmiarów płytek 4 cali, 6 cali i 8 cali.Urządzenie integruje kilka zaawansowanych procesów, w tym PVT (transfer fizycznej pary), metoda Lely, TSSG (metody rozpuszczalności gradientu temperatury) i LPE (metody epitaksji fazy ciekłej).Metoda PVT osiąga wzrost kryształu poprzez sublimację i rekrystalizację w wysokiej temperaturze, metoda Lely jest stosowana do przygotowania wysokiej jakości nasion kryształowych, metoda TSSG kontroluje tempo wzrostu kryształu poprzez gradienty temperatury,i reguła LPE jest odpowiednia do precyzyjnego wzrostu warstw nadosialnychPołączenie tych technologii znacząco poprawia wydajność wzrostu i jakość kryształów SiC.

Konstrukcja pieca do wzrostu SiC pozwala na elastyczny wzrost różnych struktur krystalicznych, takich jak 4H, 6H, 2H i 3C,z których struktura 4H jest pierwszym wyborem dla urządzeń energetycznych ze względu na jej doskonałe właściwości elektryczneTe struktury krystaliczne mają ważne zastosowania w urządzeniach zasilania SiC i materiałach półprzewodnikowych, zwłaszcza w elektronikach mocy, pojazdach nowej energii, komunikacji 5G,i urządzeń wysokonapięciowych, gdzie mogą one znacząco poprawić wydajność urządzenia i efektywność energetyczną.

Ponadto piec wzrostu SiC zapewnia wysoką jednorodność wzrostu kryształu i niską częstotliwość wad poprzez precyzyjną kontrolę temperatury i zoptymalizowane środowisko wzrostu.Jego zdolność produkcyjna odzwierciedla się nie tylko w stabilnym wzroście wysokiej jakości kryształów, ale także w celu zaspokojenia potrzeb produkcji przemysłowej na dużą skalę, zapewniając wiarygodne wsparcie techniczne dla szerokiego zastosowania materiałów SiC.

Zalety pieca do hodowli ingotów

1Unikalna konstrukcja pola termicznego

Zalety projektowe metody oporu PVT ZMSH znajdują głównie odzwierciedlenie w dwóch następujących punktach:

According to the process needs to design a single or multiple independent temperature controllable heaters to meet the needs of precise control of large size SiC crystal growth temperature and raw material heating temperature, gradient temperatury promieniowej wzrostu kryształu jest kontrolowany, co sprzyja wzrostowi kryształu dużych rozmiarów (zwłaszcza większych niż 8 cali).Fale elektromagnetyczne emitowane przez różne cewki w metodzie indukcyjnej (cewki 1 i 2 na rysunku powyżej) będą miały regiony krzyżowe, co utrudnia dokładną kontrolę temperatury wzrostu kryształu.

Zaprojektowany jest mechanizm podnoszenia, który może znaleźć odpowiedni wzdłużny gradient temperatury zgodnie z cechami różnych grzejników;Mechanizm obrotowy jest zaprojektowany w celu wyeliminowania nierównomiernej temperatury obwodu tygła.

• Gradient temperatury osiowej jest sterowany, gradient temperatury promieniowej jest regulowany, linia temperatury jest delikatna, interfejs wzrostu kryształu jest przybliżenie płaski,i grubość kryształu wzrasta.

• Zmniejszenie zużycia surowców: wewnętrzne pole cieplne jest równomiernie rozmieszczone, co sprawia, że wewnętrzne rozmieszczenie temperatury surowców jest bardziej jednolite,znacznie poprawić współczynnik wykorzystania proszku i zmniejszyć odpady.

• Nie istnieje silne połączenie pomiędzy temperaturą osiową a temperaturą promienną.który jest kluczem do rozwiązania napięcia kryształowego i zmniejszenia gęstości zwichnięcia kryształu.

2Wysoka precyzja sterowania

Wysokiej precyzji sterowanie piecem do wzrostu kryształów SiC jest jedną z jego podstawowych zalet technicznych, która głównie znajduje odzwierciedlenie w następujących aspektach: dokładność zasilania osiąga 0.0005% w celu zapewnienia stabilności i spójności procesu ogrzewania; dokładność regulacji przepływu gazu wynosi ± 0,05 L /h w celu zapewnienia dokładnego dostarczania gazu reakcyjnego; dokładność regulacji temperatury wynosi ± 0,5 °C,który zapewnia jednolite środowisko pola termicznego dla wzrostu kryształuDokładność regulacji ciśnienia jamy wynosi ± 10 Pa, a stabilne warunki wzrostu są utrzymywane.Te precyzyjne parametry kontroli współpracują, aby zapewnić wysokiej jakości wzrost kryształów SiC.

Kluczowe elementy pieca wzrostowego SiC to zawór proporcjonalny, pompa mechaniczna, przepływomierz gazu, pompa molekularna i zasilanie.Zawór proporcjonalny służy do precyzyjnego regulacji przepływu gazu i bezpośredniego wpływu na stężenie i rozkład gazu reakcyjnegoPompy mechaniczne i molekularne współpracują w celu zapewnienia wysokiego poziomu próżni i zmniejszenia wpływu zanieczyszczeń na wzrost kryształów;Przepływomierze gazu zapewniają dokładność wejścia gazu i utrzymują stabilne warunki wzrostu; Wysokiej precyzji zasilanie zapewnia stabilne wejście energii do systemu grzewczego w celu zapewnienia dokładności regulacji temperatury.Współpraca tych elementów odgrywa decydującą rolę w tempie wzrostu, jakości kryształu i kontroli wad kryształów SiC.

Piece do wzrostu SiC firmy ZMSH zapewniają niezawodną gwarancję wysokiej jakości produkcji kryształów SiC dzięki wysokiej precyzji kontroli i zoptymalizowanej konstrukcji kluczowych komponentów.To nie tylko promuje szerokie zastosowanie urządzeń zasilania SiC w dziedzinie elektroniki mocy, nowych pojazdów energetycznych i łączności 5G, ale również stanowi solidną podstawę dla innowacyjnego rozwoju technologii półprzewodników w przyszłości.Ponieważ popyt na materiały SiC nadal rośnie, postęp technologii pieców wzrostowych SiC firmy ZMSH będzie jeszcze bardziej napędzał przemysł w kierunku wyższej wydajności i niższych kosztów.

3. automatyczne działanie

• Automatyczna reakcja:Monitorowanie sygnału, sprzężenie zwrotne sygnału

• Automatyczny alarm:Ostrzeżenie o przekroczeniu granicy, bezpieczeństwo dynamiczne

• Aktywna instrukcja:System ekspertów, interakcja człowiek-komputer

• Automatyczne sterowanie:Monitorowanie w czasie rzeczywistym i przechowywanie parametrów produkcji, zdalny dostęp i sterowanie terminaliami mobilnymi

Piece z węglem krzemu (SiC) ZMSH wykorzystują najnowocześniejszą technologię automatyzacji, która zwiększa wydajność pracy.Jest zaprojektowany z automatycznym systemem monitorowania, który może reagować na zmiany sygnału w czasie rzeczywistym i dostarczać informacje zwrotne., przy automatycznym uruchamianiu alarmu, jeśli parametry przekraczają ustawiony zakres.umożliwiające użytkownikom monitorowanie parametrów w czasie rzeczywistym i osiąganie precyzyjnej kontroliPonadto system ma wbudowaną funkcję aktywnego zaproszenia, która jest wygodna dla zdalnego wsparcia przez ekspertów, ale również optymalizuje interakcję między ludźmi a maszynami,zapewnienie sprawnego działania.

Ten szereg innowacyjnych funkcji znacznie zmniejsza potrzebę ręcznej interwencji, zwiększa dokładność zarządzania procesem produkcyjnym,skutecznie gwarantuje wysokiej jakości produkcję sztabki SiC, i stanowi solidne podstawy dla poprawy wydajności w środowiskach produkcji na dużą skalę.

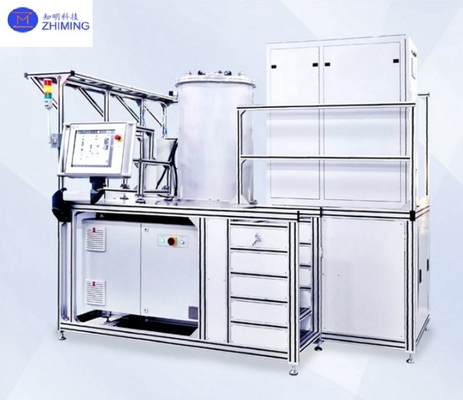

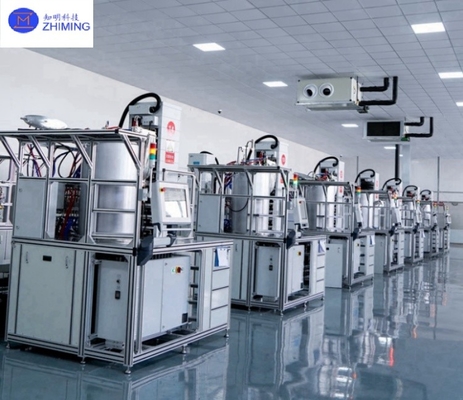

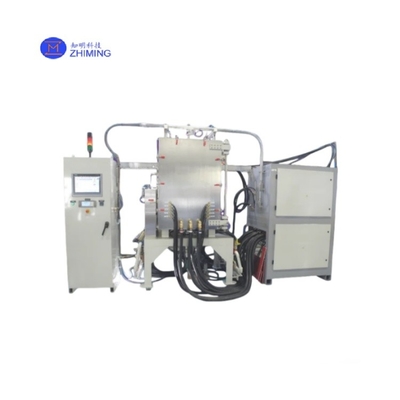

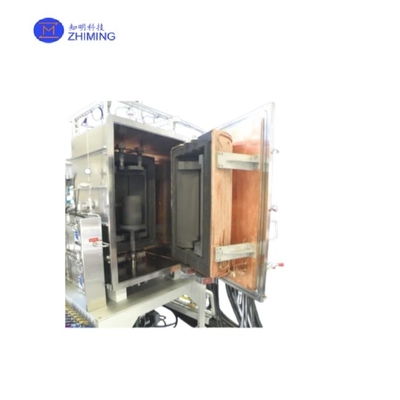

Wyświetlacz pieca wzrostu jednokrystalicznego z węglem krzemowym
