2 cala 3 cala 4 cala Substraty germanium płytki półprzewodnikowe niestandardowe CZ <100><110><111>

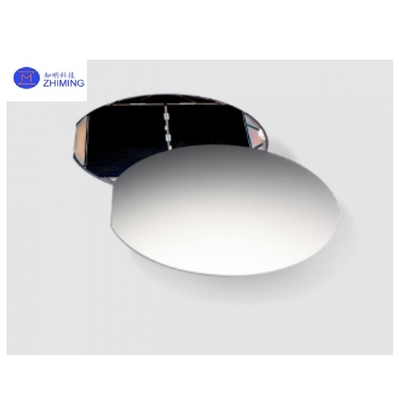

Duży Obraz : 2 cala 3 cala 4 cala Substraty germanium płytki półprzewodnikowe niestandardowe CZ <100><110><111>

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ZMSH
Orzecznictwo:	rohs
Numer modelu:	Podłoża germanowe

Zapłata:

Czas dostawy:	2-4 tygodnie
Zasady płatności:	T/T

Kontakt

Szczegółowy opis produktu

Materiały::	Ge pojedynczy kryształ	Średnica::	0,5 ~ 150 mm
Grubość::	0,5 mm	Rodzaj::	Typ N/typ P/niedomieszkowany
Powierzchnia::	Polerowane/itd	Oporność::	0,1 ~ 60 omów.cm
Przemysł::	podłoża półprzewodnikowe, urządzenia, optyczne
Podkreślić:	Półprzewodniki Substraty germanowe , Wielkości niestandardowe Substraty germanium , Kształty niestandardowe Substraty germanium

Opis produktu

2 cala 3 cala 4 cala Substraty germanium płytki półprzewodnikowe niestandardowe CZ <100><110><111>

Germanium ma dobre właściwości półprzewodnikowe. Wysokiej czystości germanium jest dopingowane trójwartościowymi pierwiastkami (np. indium, galium, bor), aby uzyskać półprzewodniki germanium typu P,i pierwiastków pięciowartościowych (eW tym celu wykorzystuje się węglowodany (np. antymon, arsen i fosfor) do produkcji półprzewodników germanium typu N. Mają wysoką mobilność elektronów i wysoką mobilność dziur.Wysokiej jakości substraty germanium mogą być stosowane w koncentrowanej energii fotowoltaicznej, paneli słonecznych kosmicznych i zastosowań diod emitujących światło o wysokiej jasności (LED).

Cechy

- stała siatki jest większa niż w krzemu, co sprzyja budowie heterostruktur.

- Wysoka mobilność elektronów, około 3 razy większa niż w krzemowym, sprzyja produkcji szybkich urządzeń elektronicznych.

- Mała szerokość pasma (0,67 eV) sprawia, że nadaje się do wykrywania fotoelektrycznego w podczerwieni i zastosowań emisji.

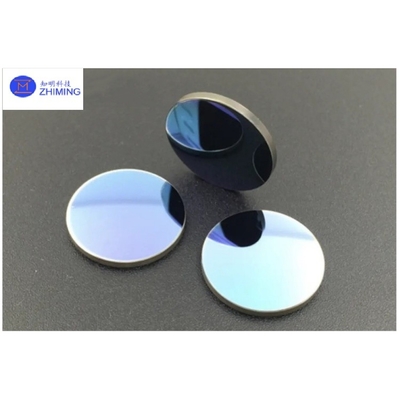

2 cala 3 cala 4 cala Substraty germanium płytki półprzewodnikowe niestandardowe CZ <100><110><111> 1

Jest bardziej wrażliwy na promieniowanie i nadaje się do urządzeń elektronicznych wrażliwych na promieniowanie.

Technologia przetwarzania jest stosunkowo złożona, a koszty są wysokie.

Parametry techniczne

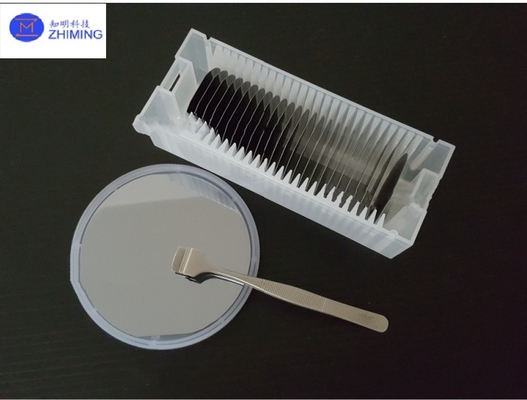

2 cala 3 cala 4 cala Substraty germanium płytki półprzewodnikowe niestandardowe CZ <100><110><111> 3

Wnioski

1Wysokofrekwencyjna elektronika analogowa i RF: diody mikrofalowe, tranzystory, obwody zintegrowane; sprzęt elektroniczny w zakresie częstotliwości mikrofalowych, taki jak radar i komunikacja.

2. wykrywanie i emisja fotoelektryczna w podczerwieni: wykrywacz podczerwieni, obrazownik termiczny; diody emitujące podczerwieni, diody laserowe.

3. Sprzęt elektroniczny wrażliwy na promieniowanie: Heterostruktura półprzewodnikowa złożona: System lotniczy lotniczy; Elektrownie jądrowe i sprzęt elektroniczny w dziedzinie wojskowej.

4. Heterostruktura półprzewodnikowa związkowa: materiały podłoża dla związków III-V, takich jak GaAs, InP itp.; Heterogenna struktura ogniw słonecznych, diod laserowych itp.

Nasze usługi

1- bezpośrednia produkcja i sprzedaż.

2Szybkie, dokładne cytaty.

3Odpowiemy w ciągu 24 godzin roboczych.

4. ODM: Dostępny jest zamówiony projekt.

5Szybkość i cenna dostawa.

Częste pytania

1. P: Jak zapłacić?
A:100% T/T, Paypal, West Union, MoneyGram, Bezpieczne płatności i handel
Zapewnienie na i tak dalej.

2.P: Czy mogę dostosować produkty do moich potrzeb?
A: Tak, możemy dostosować materiał, specyfikacje dla elementów optycznych
na podstawie Twoich potrzeb.

3.P: Jaki jest MOQ?
A: (1) W przypadku zapasów MOQ wynosi 3 sztuk.
(2) W przypadku produktów spersonalizowanych MOQ wynosi 25 sztuk.
