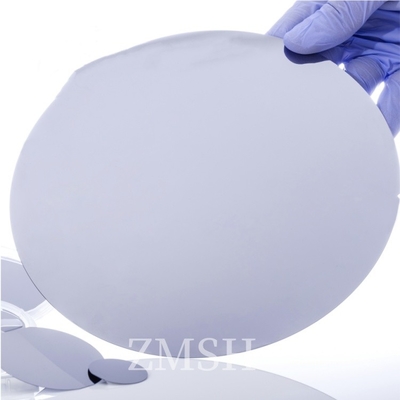

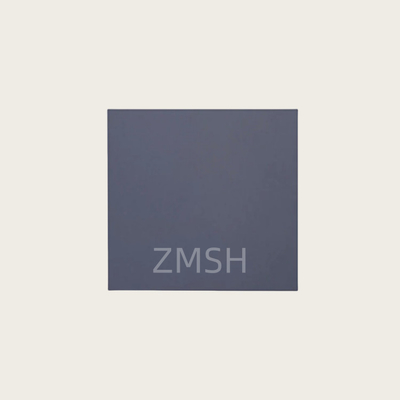

Sic Silicon Carbide Wafer 5*5mm/10*10mm 4H-P Typ Produkcja
Karbid krzemu 4H-P (SiC) jest ważnym materiałem półprzewodnikowym powszechnie stosowanym w urządzeniach elektronicznych o wysokiej temperaturze, wysokiej częstotliwości i wysokiej mocy.4H-SiC jest typem jego struktury krystalicznej, która ma strukturę sześciokątnej siatkiDuża przepustowość (około 3,26 eV) pozwala na działanie w środowiskach o wysokiej temperaturze i wysokim napięciu.może skutecznie kierować i rozpraszać ciepłoWraz z rozwojem pojazdów elektrycznych i technologii odnawialnych źródeł energii, powstanie nowych technologii, które mogą być wykorzystywane do produkcji energii elektrycznej, wprowadzają nowe technologie.Oczekuje się, że popyt na węglik krzemowy typu 4H-P będzie nadal rosnąć., napędzając związane z tym badania i postępy technologiczne.
Charakterystyka:
· Typ:Kryształ 4H-SiC ma sześciokątną strukturę siatki i zapewnia doskonałe właściwości elektryczne.
· Szeroki przepływ:około 3,26 eV dla zastosowań o wysokiej temperaturze i wysokiej częstotliwości.
· Doping typu P:Przewodność typu P uzyskuje się poprzez doping elementów, takich jak aluminium, zwiększając stężenie przewodnika porów.
· Odporność:Niska odporność, odpowiednia do urządzeń o dużej mocy.
· Wysoka przewodność cieplna:ok. 4,9 W/m·K, skuteczne rozpraszanie ciepła, odpowiednie do zastosowań o dużej gęstości mocy.
· Wytrzymałość na wysokie temperatury:Może pracować stabilnie w środowisku o wysokiej temperaturze.
· Wysoka twardość:Bardzo wysoka wytrzymałość mechaniczna i wytrzymałość w trudnych warunkach.
· Wysokie napięcie awaryjne:Zdolne do wytrzymania wyższych napięć i zmniejszenia wielkości urządzenia.
· Niska utrata przełączania:Dobre właściwości przełączania w pracy o wysokiej częstotliwości w celu poprawy wydajności.
• odporność na korozję:Dobra odporność na korozję na szeroki zakres substancji chemicznych.
· Szeroki zakres zastosowań:odpowiedni do pojazdów elektrycznych, falowników, wzmacniaczy dużych mocy i innych dziedzin.
Parametry techniczne:
| Klasyfikacja |
精选级 ((Z 级)
Produkcja MPD zerowa
Klasa (klasa Z)
|
工业级 ((P 级)
Standardowa produkcja
Klasa (klasa P)
|
测试级 ((D 级)
Wymogi dotyczące klasy D
|
| Średnica |
99.5 mm~100,0 mm |
| 厚度 Grubość |
350 μm ± 25 μm |
| 晶片方向 Orientacja płytki |
Z dala od osi: 2,0°-4,0° w kierunku [112 |
0] ± 0,5° dla 4H/6H-P, Na osi: ∆111 ∆± 0,5° dla 3C-N |
| 微管密度 ※ Gęstość mikropitów |
0 cm-2 |
| 电 阻 率 ※ Oporność |
p-typ 4H/6H-P |
≤ 0,1 Ω ̊cm |
≤ 0,3 Ω ̊cm |
| |
n-typ 3C-N |
≤ 0,8 mΩ ̊cm |
≤ 1 m Ω ̊cm |
|
主定位边方向 główny
Płaska orientacja
|
4H/6H-P |
-
{1010} ± 5,0°
|
| |
3C-N |
-
{110} ± 5,0°
|
| 主定位边长度 Długość pierwotna |
32.5 mm ± 2,0 mm |
| 次定位边长度 Długość płaska |
180,0 mm ± 2,0 mm |
| 次定位边方向 Sekundarna orientacja płaska |
Silikon zwrócony w górę: 90° CW. od Prime flat ± 5,0° |
| 边缘去除 Edge Exclusion Wyłączenie krawędzi |
3 mm |
6 mm |
| 局部厚度变化/总厚度变化/?? 曲度/?? 曲度 LTV/TTV/Bow /Warp |
≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm |
≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm |
| powierzchnia grubość ※ chropowitość |
Polskie Ra≤1 nm |
| |
CMP Ra≤0,2 nm |
Ra≤0,5 nm |
| 边缘裂纹 (强光灯观测) Szczeliny krawędzi przez wysoką intensywność światła |
Żadnego |
Długość łączna ≤ 10 mm, długość pojedyncza ≤ 2 mm |
| 六方空洞 ((强光灯测)) ※ Płyty sześciokątne przez wysoką intensywność światła |
Powierzchnia kumulacyjna ≤ 0,05% |
Powierzchnia kumulacyjna ≤ 0,1% |
| Wielkoznaczne (zdolne do obserwacji światła) |
Żadnego |
Łączna powierzchnia ≤ 3% |
| Wykrycie węglowe |
Powierzchnia kumulacyjna ≤ 0,05% |
Łączna powierzchnia ≤ 3% |
| /Szybko, szybko, szybko, szybko, szybko, szybko, szybko / |
Żadnego |
Długość łączna ≤ 1 × średnica płyty |
| 崩边 ((强光灯观测)) Edge Chips High By Intensity Light |
Żadne nie dozwolone szerokość i głębokość ≥ 0,2 mm |
5 dozwolone, ≤ 1 mm każda |
| Zanieczyszczenie powierzchni krzemu przez wysoką intensywność |
Żadnego |
Zastosowanie:
1.Elektronika mocy
Konwertery mocy: do wydajnych adapterów mocy i inwerterów o mniejszych rozmiarach i wyższej wydajności energetycznej.
Pojazdy elektryczne: zoptymalizować efektywność konwersji mocy w modułach napędowych i stacjach ładowania pojazdów elektrycznych.
2.Urządzenia RF
Wzmacniacze mikrofalowe: Używane w systemach komunikacyjnych i radarowych w celu zapewnienia niezawodnej wysokiej częstotliwości.
Komunikacja satelitarna: wzmacniacz o dużej mocy dla satelitów komunikacyjnych.
3.Aplikacje wysokotemperaturowe
Czujnik: czujnik stosowany w środowiskach o ekstremalnej temperaturze, zdolny do stabilnej pracy.
Sprzęt przemysłowy: sprzęt i instrumenty przystosowane do warunków wysokiej temperatury.
4.Optoelektronika
Technologia LED: Używana do poprawy wydajności świetlnej w określonych diodach LED o krótkiej długości fali.
Lasery: Efektywne zastosowania laserowe.
5.System zasilania
Inteligentna sieć: Poprawa efektywności energetycznej i stabilności w zakresie przesyłu i zarządzania siecią prądu stałego wysokiego napięcia (HVDC).
6.Elektronika użytkowa
Urządzenie szybkiego ładowania: Przenośne ładowarki do urządzeń elektronicznych, które zwiększają wydajność ładowania.
7.Energia odnawialna
Inwerter słoneczny: osiągnięcie większej efektywności konwersji energii w systemach fotowoltaicznych.
Nasz substrat SiC jest dostępny w typie 4H-P i jest certyfikowany RoHS. Minimalna ilość zamówienia wynosi 10 p.p. a cena jest według przypadku.Czas dostawy jest w ciągu 30 dni i akceptujemy warunki płatności T / TNasza zdolność dostaw to 1000 sztuk/miesiąc.
Nasze usługi
ZMSH oferuje szeroką gamę rozwiązań 4H-P z podłoża węglika krzemu, w tym cięcie wysokiej precyzji, profesjonalne polerowanie, doping na zamówienie,i rygorystyczne badania jakości w celu zapewnienia, że każdy podłoże spełnia specyficzne potrzeby wysokiej wydajności, bardzo niezawodne i długowieczne urządzenia półprzewodnikowe.
