Wafer z węglanu krzemowego 6H typu P standardowy stopień produkcji Dia:1450,5 mm~150,0 mm Grubość 350 μm ± 25 μm

Wafer z węglanu krzemowego 6H typu P standardowy stopień produkcji Dia:145.5 mm~150,0 mm grubość 350 μm ± 25 μm

6H P-Type Silicon Carbide wafery

W niniejszym artykule przedstawiono rozwój i charakterystykę płytki z węglanu krzemu (SiC) 6H, która jest typu P i wytwarzana zgodnie ze standardem produkcji.Płytka wykazuje zakres średnicy między 145.5 mm i 150,0 mm, z kontrolowaną grubością 350 μm ± 25 μm. Ze względu na wysoką przewodność cieplną, szeroki odstęp pasmowy i doskonałą odporność na wysokie napięcia i temperatury,Płytki 6H SiC są bardzo odpowiednie do zastosowań w elektrotechnice mocyBadanie to koncentruje się na procesie produkcyjnym, właściwościach materiałów i parametrach wydajności,dostarczając wglądu w jego potencjał dla komercyjnych zastosowań półprzewodników.

Właściwości płytek węglowodorów krzemowych typu 6H P

Płytka z węglem krzemowym (SiC) klasy produkcyjnej 6H typu P posiada następujące właściwości:

• Struktura kryształowa: 6H SiC ma sześciokątną strukturę krystaliczną, posiadając doskonałe właściwości elektroniczne, szczególnie odpowiednie do zastosowań wysokiej częstotliwości i wysokiego napięcia.
• Rodzaj: typ P (dopingowany elementami takimi jak aluminium lub bor), zapewniający wysoką przewodność elektryczną, idealny do urządzeń energetycznych i zastosowań szybkich przełączników.
• Średnica: średnica płytki wynosi od 145,5 mm do 150,0 mm, nadająca się do powszechnych wymagań dotyczących opakowania i obsługi urządzeń zasilania.
• Gęstość: grubość płytki jest kontrolowana na 350 μm ± 25 μm,zapewnienie wystarczającej wytrzymałości mechanicznej podczas produkcji przy jednoczesnym spełnianiu wymogów dotyczących cienkich płytek w produkcji urządzeń mocy o wysokiej wydajności.
• Przewodność cieplna: Materiały SiC posiadają wysoką przewodność cieplną, co pozwala na efektywne rozpraszanie ciepła, co czyni je idealnymi do zastosowań w wysokich temperaturach.
• Szeroki przepływ: 6H SiC ma szeroki zakres (~ 3,0 eV), umożliwiając mu obsługę wysokich napięć i działanie w podwyższonych temperaturach, nadaje się do elektroniki mocy wysokonapięciowej i urządzeń elektronicznych o wysokiej częstotliwości.
• Odporność na wysokie temperatury: płytki z węglanu krzemowego wykazują doskonałą stabilność fizyczną i chemiczną w środowiskach o wysokiej temperaturze, co czyni je odpowiednimi do urządzeń elektronicznych w ekstremalnych warunkach.
• Odporność na promieniowanie: Materiały SiC są wysoce odporne na promieniowanie, dzięki czemu nadają się do zastosowań lotniczych i wojskowych.

Te właściwości sprawiają, że płytka SiC typu 6H P jest idealnym materiałem do urządzeń elektronicznych o wysokiej mocy, wysokiej częstotliwości i wysokiej temperaturze, szeroko stosowanych w elektronikach mocy, urządzeniach półprzewodnikowych, radarach,i systemów komunikacji.

Wykres danych płytek węglowodorów krzemowych typu 6H P

6 cali średnicy Karbid Krzemowy (SiC) Specyfikacja podłoża

Orientacja podłoża SiC

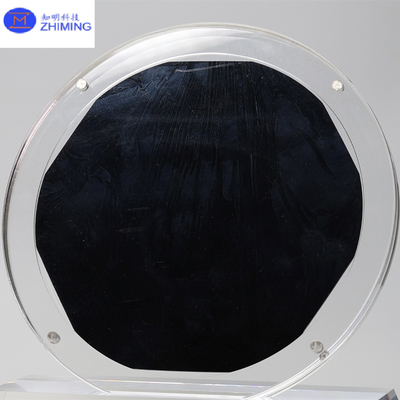

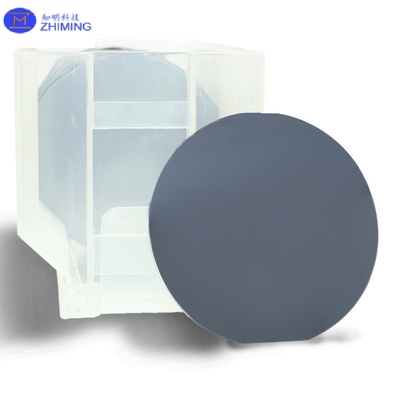

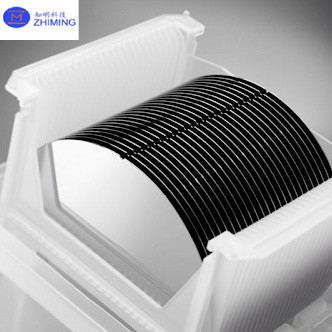

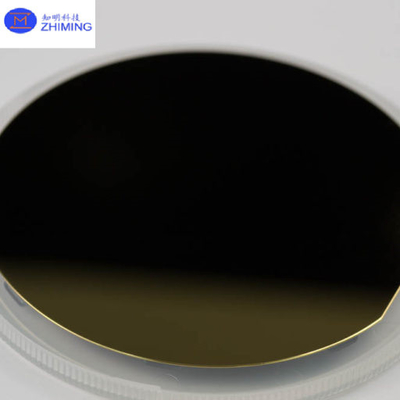

Zdjęcie płytki węglowodoru krzemowego typu 6H P

Zastosowanie płytek węglowodorów krzemowych typu 6H

Wafer z węglanu krzemowego (SiC) typu 6H P ma kilka ważnych zastosowań ze względu na wyjątkowe właściwości materiału, dzięki czemu nadaje się do elektroniki o wysokiej wydajności i ekstremalnych warunków.Główne zastosowania obejmują::

1. Elektronika energetyczna: płytki SiC są szeroko stosowane w urządzeniach elektronicznych mocy, takich jak MOSFETy, diody i tirystory.przekształcacze, oraz napędów silnikowych, zwłaszcza w systemach energii odnawialnej, pojazdach elektrycznych (EV) i sprzęcie przemysłowym.

2. Elektronika wysokotemperaturowa: Ze względu na wysoką stabilność termiczną 6H SiC, jest idealny do urządzeń działających w ekstremalnych temperaturach, takich jak czujniki, zasilanie i systemy sterowania w przemyśle lotniczym, motoryzacyjnym,i zastosowań przemysłowych.

3. Urządzenia o wysokiej częstotliwości: szeroki zakres pasmowy SiC sprawia, że nadaje się do zastosowań radiowych i mikrofalowych. Jest stosowany w systemach radarowych, komunikacji satelitarnej,i infrastruktury łączności bezprzewodowej w zakresie wysokiej częstotliwości, wzmacniacze i przełączniki o dużej mocy.

4. Pojazdy elektryczne (EV): płytki SiC są stosowane w przetwornikach mocy, falownikach i systemach ładowania w pojazdach elektrycznych, przyczyniając się do zwiększenia wydajności, szybszego ładowania,i wydłużony zasięg jazdy ze względu na mniejsze straty energii w porównaniu z tradycyjnymi urządzeniami z krzemu.

5. Lotnictwo kosmiczne i obrona: SiC® jest odporny na promieniowanie i wysokie temperatury, dzięki czemu jest doskonałym materiałem do zastosowań w badaniach kosmicznych, systemach satelitarnych i elektronikach wojskowych.Jest używany w wzmacniaczach o dużej mocy, nadajniki i czujniki do ekstremalnych warunków.

6. Systemy energii odnawialnej: Urządzenia na bazie SiC są niezbędne w zastosowaniach w zakresie energii odnawialnej, takich jak falowniki energii słonecznej i systemy energetyki wiatrowej,ze względu na ich wysoką wydajność i zdolność do obsługi wysokich napięć i temperatur, zmniejszając straty energii i poprawiając ogólną wydajność systemu.

7. Urządzenia przełącznikowe o dużej mocy: płytki SiC są wykorzystywane do produkcji przełączników półprzewodnikowych o dużej mocy, które są stosowane w sieciach energetycznych przemysłowych,w przypadku gdy efektywność i zdolność pracy w warunkach wysokiego prądu i napięcia są kluczowe.

8. LED i optoelektronika: SiC jest stosowany jako podłoże do produkcji diod LED, zwłaszcza diod o wysokiej jasności i mocy, a także urządzeń optoelektronicznych stosowanych w czujnikach i systemach łączności optycznej.

Te zastosowania korzystają z zdolności płytek SiC typu 6H P do obsługi wysokich napięć, pracy w ekstremalnych temperaturach oraz doskonałej przewodności cieplnej i wysokiej częstotliwości,co czyni go kluczowym materiałem dla zaawansowanej elektroniki.

Pytania i odpowiedzi

P:Jaka jest różnica między 4H a 6H węglem krzemowym?

A:Główną różnicą między 4H a 6H węglem krzemowym (SiC) jest ich struktura krystaliczna, która znacząco wpływa na ich właściwości elektroniczne i fizyczne.

1. Struktura kryształowa:
   4H i 6H odnoszą się do różnych politypów SiC, charakteryzujących się różnicami w ich sekwencjach układania.a liczba (4 lub 6) wskazuje liczbę dwuskładników Si-C w komórce jednostkowej.

   • 4H-SiCma cztery podszewki w sekwencji układania.
   • 6H-SiCma sześć podwarstwień w sekwencji układania.

2. Mobilność elektronów:
   Jedną z najważniejszych różnic jest ich mobilność elektronów, która wpływa na ich wydajność w urządzeniach elektronicznych.

   • 4H-SiCoferuje większą mobilność elektronów (około 900 cm2/Vs), co czyni go bardziej odpowiednim do urządzeń o dużej mocy i wysokiej częstotliwości.
   • 6H-SiCma niższą mobilność elektronów (około 400 cm2/Vs), co ogranicza jego wydajność w niektórych zastosowaniach.

3. /Bandgap:
   Zarówno 4H, jak i 6H SiC mają szerokie przedziały pasmowe, ale 4H-SiC ma nieco większy przedział pasmowy (3,26 eV) w porównaniu z 6H-SiC (3,0 eV).Dzięki temu 4H-SiC jest bardziej odpowiedni do zastosowań wysokonapięciowych i wysokotemperaturowych.

4. Zastosowanie komercyjne:
   Ze względu na wyższą mobilność elektronów i większy rozkład pasma,4H-SiCjest preferowanym politypem urządzeń energetycznych, zwłaszcza w zastosowaniach o wysokim napięciu i wysokiej wydajności, takich jak pojazdy elektryczne, falowniki słoneczne i elektronika przemysłowa.
   6H-SiC, chociaż nadal jest używany, jest na ogół mniej faworyzowany dla elektroniki mocy, ale może być znaleziony w zastosowaniach o niższych wydajnościach lub gdzie różnica w mobilności nie jest tak krytyczna.

Podsumowując, 4H-SiC jest ogólnie uważany za lepszy do elektroniki mocy o wysokiej wydajności ze względu na wyższą mobilność elektronów i większy odstęp pasmowy, podczas gdy 6H-SiC ma bardziej ograniczone zastosowanie w porównaniu.
