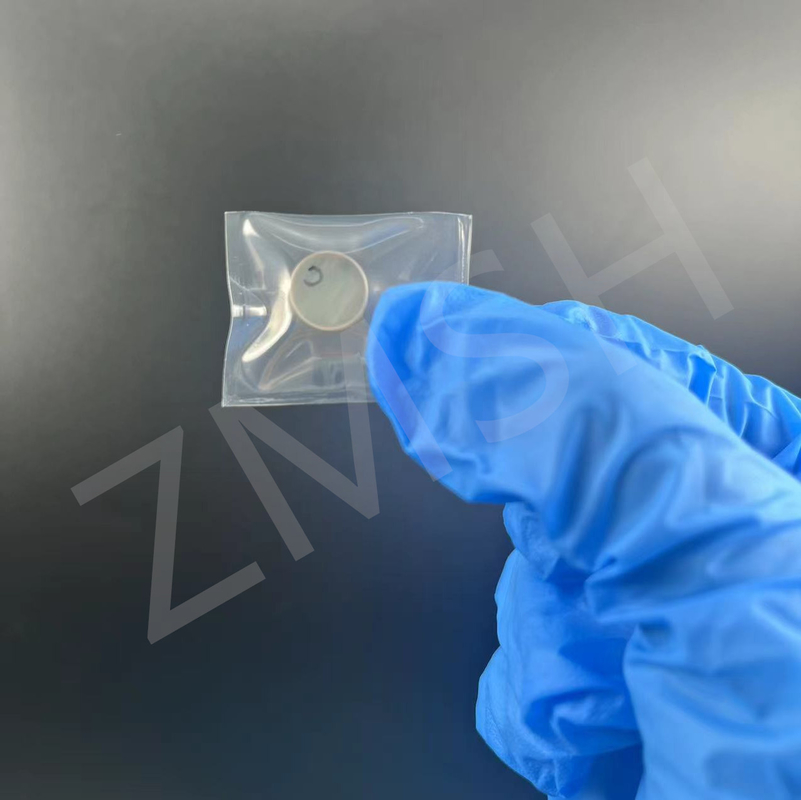

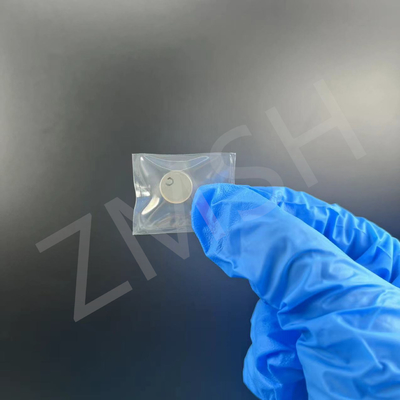

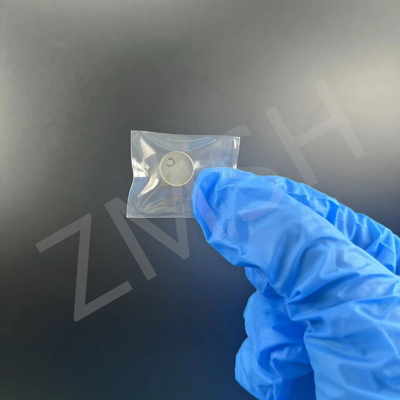

4H-SEMI SiC Substrate Cutting Disc Dia 10 mm Grubość 5 mm <0001> Wysoka twardość
Wafer SiC, Wafer Karbidu Krzemowego, Substrat SiC, Substrat Karbidu Krzemowego, Prime Grade, Dummy Grade, 2inch SiC, 4inch SiC, 6inch SiC, 8inch SiC, 12inch SiC, 4H-N, 4H-SEMI, 6H-N, typ HPSI,Dostosowanie Substrat SiC
Około 4H-SEMI SiC
- wspierać indywidualne z grafiki projektowej
- sześciokątny kryształ (4H SiC), wytwarzany z monokrystału SiC
- Wysoka twardość, do 9,2 Mohs, drugie tylko do diamentu.
- doskonała przewodność cieplna, odpowiednia do środowisk o wysokiej temperaturze.
- charakterystyki szerokiego przepływu pasma, odpowiednie dla urządzeń elektronicznych o wysokiej częstotliwości i mocy.
Opis 4H-SEMI SiC
Płytki 4H-Semi SiC odnoszą się do płytek z węglanu krzemu (SiC) o półizolacji 4H.
Takie płytki są zwykle wytwarzane poprzez cięcie i przetwarzanie kryształów 4H-SiC o wysokiej czystości.
4H-SiC to kryształ SiC o specyficznej strukturze krystalicznej, w której atomy krzemu (Si) i węgla (C) są ułożone w określony sposób, tworząc strukturę siatkową.
Wafle 4H-SiC przyciągnęły dużą uwagę ze względu na ich znaczenie w przemyśle półprzewodnikowym.
4H-SiC ma szeroki zakres zastosowań w elektronikach mocy, urządzeniach RF i mikrofalowych, urządzeniach optoelektronicznych oraz zastosowaniach o wysokiej temperaturze i wysokim ciśnieniu.
Płytki 4H-SiC o półizolacji zazwyczaj wykazują niskie stężenie nośnika i wysokie właściwości izolacyjne i nadają się do wielu zastosowań o dużej mocy, wysokiej częstotliwości i wysokiej temperaturze.
Te płytki 4H-Semi SiC są często używane do produkcji różnych rodzajów urządzeń, takich jak MOSFETy mocy, diody mocy, wzmacniacze mocy RF, czujniki fotoelektryczne itp.
Ich doskonała wydajność, odporność na wysokie napięcie, wysoka przewodność cieplna,i stabilność w wysokich temperaturach i wysokich ciśnieniach sprawiają, że płytki te odgrywają kluczową rolę w różnych zastosowaniach przemysłowych i naukowych.
Szczegóły dotyczące 4H-SiC
Każdy typ płytki SiC ma swoje fizyczne szczegóły.
| Własność podłoża |
Wartość produkcji |
Klasy fałszywe |
| Średnica |
10 mm |
| Orientacja powierzchni |
na osi: {0001} ± 0,2° dla typu SEMI; |
| poza oś: 4° w kierunku <11-20> ± 0,5° dla typu N |
| Główna orientacja płaska |
< 11-20> ± 5,0 ̊ |
| Po drugie, orientacja płaska |
900,0 ̊ CW od pierwotnego ± 5,0 ̊, krzemowy zwrot w górę |
| Pierwsza płaska długość |
160,0 mm ± 1,65 mm |
| Dalsza płaska długość |
80,0 mm ± 1,65 mm |
| Krawędź płytki |
Chamfer |
| Gęstość mikroturbin |
≤ 5 mikropiur/cm2 |
≤ 50 mikropiek/cm2 |
| Politypowe obszary o wysokiej intensywności światła |
Żadna nie jest dozwolona |
≤ 10% powierzchni |
| Odporność |
0.015~0.028Ω·cm |
(powierzchnia 75%) |
| 0.015~0.028Ω·cm |
| Gęstość |
5 mm |
| TTV |
≤ 10 μm |
≤ 15 μm |
| BOK |
≤ 10 μm |
≤ 15 μm |
| Warp. |
≤ 25 μm |
| Wykończenie powierzchni |
Polerowanie podwójne, Si Face CMP (polerowanie chemiczne) |
| Bruki powierzchni |
CMP Si Face Ra≤0,5 nm |
N/A |
| Pęknięcia przez światło o wysokiej intensywności |
Żadna nie jest dozwolona |
| Szczury krawędzi/przycięcia przez rozproszone oświetlenie |
Żadna nie jest dozwolona |
Qty.2 <1,0 mm szerokość i głębokość |
| Całkowita powierzchnia użytkowa |
≥ 90% |
N/A |
| Uwaga: Dostosowane do potrzeb specyfikacje inne niż powyższe parametry są dopuszczalne. |

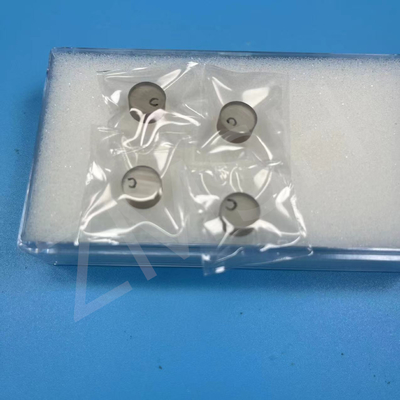

Pozostałe próbki 4H SiC
*Proszę skontaktować się z nami, jeśli masz dalsze wymagania dostosowane
