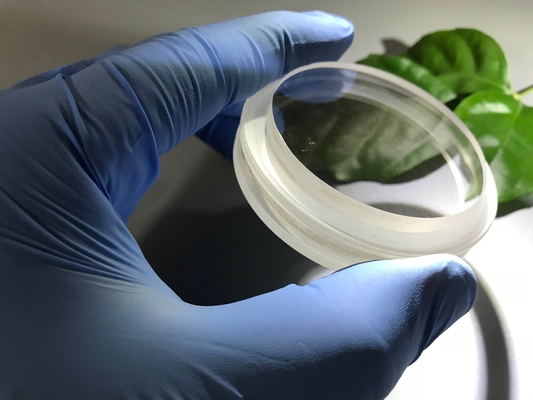

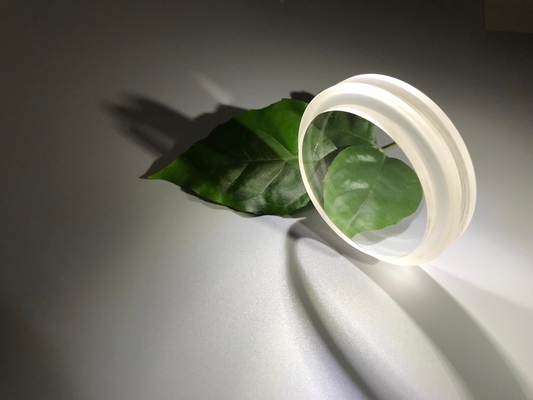

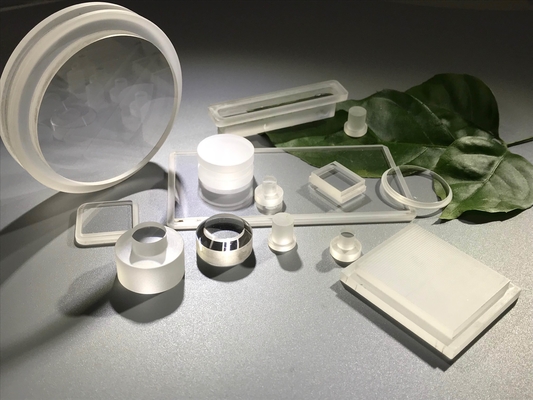

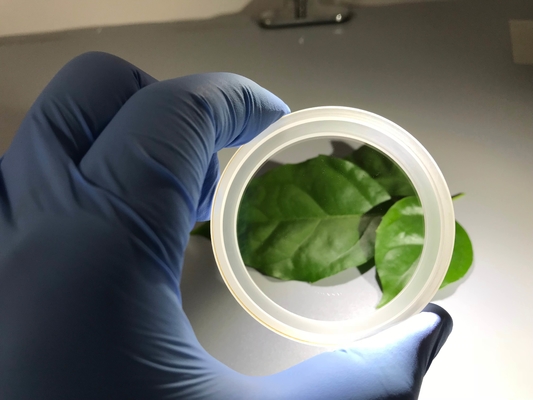

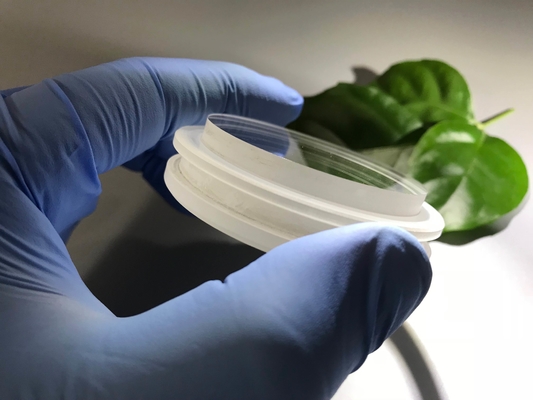

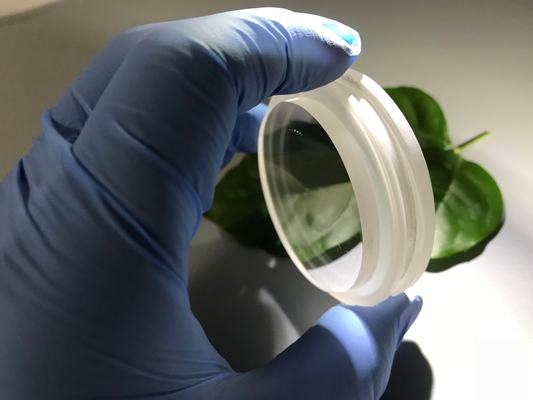

Przezroczyste szkło szafirowe próżniowe Optyczne polerowane kołnierze szklane

Szkło szafirowe to zastosowanie syntetycznego szafiru, zazwyczaj wytwarzanego przez poddanie proszku tlenku glinu w ekstremalnych temperaturach i ciśnieniu.Dalsza obróbka cieplna usuwa naprężenia wewnętrzne przed przetworzeniem na cienkie arkusze.Wynikowy materiał wyjściowy to przezroczysty materiał, który jest trwalszy niż standardowe szkło.Zwróć uwagę, że szafir syntetyczny ma te same właściwości fizyczne, co szafir występujący w naturze.

ZALETY SZKŁA SZAFIROWEGO

Sapphire podciśnieniowe kołnierze widokowe Accu-Glass Products są przystosowane do zastosowań zarówno w wysokiej, jak i ultrawysokiej (UHV) próżni.

Zastosowanie szafiru o wysokiej czystości i stopów o niskiej rozszerzalności umożliwia wielokrotne wypalanie tych okienek w temperaturach do 350°C.Szafirw tychrzutnieto syntetyczny, heksagonalny monokrystaliczny materiał anizotropowy, który wykazuje zasadniczo różne właściwości fizyczne, termiczne, dielektryczne i optyczne przy pomiarach wzdłuż różnych osi.Orientacja kryształu w oknach obserwacyjnych Accu-Glass Products jest normalna względem osi optycznej lub orientacji 90°.

Szafir klasy UV ma zakres transmisji od 0,250 µm do 4,50 µm, podczas gdy zwykły szafir ma zakres transmisji od 0,30 µm do 4,00 µm.Słabe wykończenie powierzchni może przyczynić się do 10% całkowitych strat w transmisji.Wszystkie rzutnie są dostarczane z płaskimi powierzchniami, które zostały wykończone do 50-20 DIG.Gradienty temperatury nie powinny przekraczać 20°C na minutę.

JAK TO DZIAŁA?

Okna ze szkła szafirowego pozwalają na zamontowanie okna jak najbliżej komory, jak to tylko możliwe, i zapewniają najczystszy dostęp z powierzchni okna po stronie powietrza.Okna te są lutowane srebrem do tulei Kovar®.Montowane są w adapterach do spawania rur ze stali nierdzewnej i kołnierzach typu CF do stosowania poniżej 1x10-11 lub Kwik-Flange® typu ISO.Opcjonalnie spawane kołnierze są dostępne na specjalne zamówienie.

Powierzchnie Sapphire Window, które są wyjątkowo twarde i odporne na zarysowania, zapewniają minimalne zniekształcenia i zapewniają maksymalną transmisję światła odpowiednią dla większości zastosowań.Wzierniki UV mają kryształ o kącie 90°l orientacja normalna do osi optycznej.

Cechy:

• Oferuje większy obszar widzenia bez zniekształceń
• ¾” i 1” to klasa UV.
• Zawartość Magnetic Kovar® tylko od 1% do 3%
• >80% Transmisja od 250nm (klasa UV) do 4000nm
• CF i Weld mount do wypieku do 450 ° C, 25 ° C / min gradient
• Kwik-Flange® do pieczenia do 200°C

Możemy zaoferować „Szafirowe wzierniki” dostępne w seriach o standardowych rozmiarach od 3/4 cala do 2 cali z różnymi opcjami kołnierzy.Wymiary podano w calach, chyba że zaznaczono inaczej.

PRZESTROGA: Chociaż szafir ma rozsądną przewodność cieplną, ze względów bezpieczeństwa zdecydowanie zalecamy, aby żaden okienko obserwacyjne nie było wystawiane na zmiany temperatury większe niż 2-3°C na minutę oraz aby żaden okienko obserwacyjne nie było wystawiane na bezpośrednie promieniowanie cieplne.Aby ograniczyć gradienty termiczne podczas nagrzewania okienek obserwacyjnych, zalecamy pokrycie obszaru widzenia i kołnierza wieloma warstwami folii aluminiowej, aby działały jako osłona odblaskowa.
