podkład 2" 3" 4" 6" 4h-Semi 4H-N Podłoże izolacyjne Sic Wafel krzemowo-węglikowy sic
  • podkład 2
  • podkład 2
  • podkład 2

podkład 2" 3" 4" 6" 4h-Semi 4H-N Podłoże izolacyjne Sic Wafel krzemowo-węglikowy sic

Miejsce pochodzenia Chiny
Nazwa handlowa zmkj
Numer modelu wysokiej czystości bez domieszek 4h-semi
Szczegóły Produktu
materiał:
kryształ węglika krzemu
rozmiar:
3 cale lub 4 cale
podanie:
optyczny
oporność:
>1E7
rodzaj:
4H-SEMI
Grubość:
0,5 mm
powierzchnia:
DSP
Orientacja:
0° poza osią c
High Light:

Półizolacyjny sic 0

,

5 mm

,

sześciokątny Xsemi izolacyjny

Opis produktu

podkład 2" 3" 4" 6" 4h-Semi 4H-N Podłoże izolacyjne Sic Wafel krzemowo-węglikowy sic





Karborund z węglika krzemu z krystalicznego podłoża waflowego SiC

WŁAŚCIWOŚCI MATERIAŁU WĘGLIKA KRZEMU



Nazwa produktu: Krystaliczne podłoże z węglika krzemu (SiC)
Opis produktu: 2-6 cali
Parametry techniczne:
Struktura komórkowa Sześciokątny
Stała sieciowa a = 3,08 Å c = 15,08 Å
Priorytety ABCACB (6H)
Metoda wzrostu MOCVD
Kierunek Oś wzrostu lub Częściowa (0001) 3,5 °
polerowanie Polerowanie powierzchni Si
Bandgap 2,93 eV (pośrednie)
Typ przewodności N lub seimi, wysoka czystość
Oporność 0,076 om-cm
Przepuszczalność e (11) = e (22) = 9,66 e (33) = 10,33
Przewodność cieplna @ 300K 5 W/cm.K
Twardość 9,2 miesiąca
Dane techniczne: 6H typ N 4H typ N półizolujący dia2 "x0,33mm, dia2" x0,43mm,dia2''x1mmt, 10x10mm, 10x5mm Pojedynczy lub podwójny rzut, Ra <10A
Standardowe Opakowanie: 1000 pomieszczeń czystych, 100 czystych torebek lub pojedyncze opakowanie kartonowe



Zastosowanie węglika krzemu w przemyśle urządzeń energetycznych


Jednostka wydajności Krzem Si Węglik krzemu SiC Azotek galu GaN
Przerwa wzbroniona eV 1,12 3,26 3,41
Przebicie pole elektryczne MV/cm 0,23 2,2 3,3
Ruchliwość elektronów cm^2/Vs 1400 950 1500
Prędkość dryfu 10^7 cm/s 1 2,7 2,5
Przewodność cieplna W/cmK 1,5 3,8 1,3

W porównaniu z urządzeniami krzemowymi (Si), urządzenia zasilające z węglika krzemu (SiC) mogą skutecznie osiągnąć wysoką sprawność, miniaturyzację i niewielką wagę układów energoelektronicznych.Straty energii w urządzeniach z węglika krzemu wynoszą tylko 50% strat w urządzeniach Si, wytwarzanie ciepła wynosi tylko 50% w urządzeniach krzemowych i ma wyższą gęstość prądu.Przy tym samym poziomie mocy, objętość modułów mocy z węglika krzemu jest znacznie mniejsza niż modułów mocy z węglika krzemu.Na przykładzie inteligentnego modułu mocy IPM, wykorzystując urządzenia zasilające z węglika krzemu, objętość modułu można zmniejszyć do 1/3 do 2/3 modułów mocy krzemu.

Istnieją 3 rodzaje diod mocy z węglika krzemu: diody Schottky'ego (SBD), diody PIN oraz diody Schottky'ego do kontroli bariery złącza (JBS).Ze względu na barierę Schottky'ego, SBD ma niższą wysokość bariery złącza, więc SBD ma tę zaletę, że ma niskie napięcie przewodzenia.Pojawienie się węglika krzemu SBD zwiększyło zakres zastosowań SBD z 250V do 1200V.Jednocześnie jego właściwości wysokotemperaturowe są dobre, od temperatury pokojowej do 175°C ograniczonej przez powłokę, wsteczny prąd upływu prawie nie wzrasta.W dziedzinie zastosowań prostowników powyżej 3kV uwagę zwracają diody z węglika krzemu PiN i JBS z węglika krzemu, ze względu na ich wyższe napięcie przebicia, większą szybkość przełączania, mniejszą objętość i mniejszą wagę niż prostowniki krzemowe.
Kryształ SiC jest ważnym materiałem półprzewodnikowym o szerokiej przerwie wzbronionej.Ze względu na wysoką przewodność cieplną, wysoki współczynnik dryftu elektronów, wysoką siłę pola przebicia oraz stabilne właściwości fizyczne i chemiczne, jest szeroko stosowany w wysokich temperaturach, w urządzeniach elektronicznych o wysokiej częstotliwości i dużej mocy.Do tej pory odkryto ponad 200 rodzajów kryształów SiC.Wśród nich dostępne są w handlu kryształy 4H- i 6H-SiC.Wszystkie należą do grupy punktowej 6 mm i mają nieliniowy efekt optyczny drugiego rzędu.Półizolujące kryształy SiC są widoczne i średnie.Pasmo podczerwieni ma wyższą przepuszczalność.Dlatego urządzenia optoelektroniczne oparte na kryształach SiC doskonale nadają się do zastosowań w ekstremalnych środowiskach, takich jak wysoka temperatura i wysokie ciśnienie.Udowodniono, że półizolujący kryształ 4H-SiC jest nowym rodzajem nieliniowego kryształu optycznego w średniej podczerwieni.W porównaniu z powszechnie stosowanymi nieliniowymi kryształami optycznymi średniej podczerwieni, kryształ SiC ma szeroką przerwę energetyczną (3,2 eV) ze względu na kryształ., Wysoka przewodność cieplna (490W/m·K) i duża energia wiązania (5eV) między Si-C, dzięki czemu kryształ SiC ma wysoki próg uszkodzenia lasera.Dlatego półizolujący kryształ 4H-SiC jako kryształ nieliniowej konwersji częstotliwości ma oczywiste zalety w wytwarzaniu lasera średniej podczerwieni o dużej mocy.Tak więc w dziedzinie laserów dużej mocy kryształ SiC jest nieliniowym kryształem optycznym o szerokich perspektywach zastosowań.Jednak obecne badania oparte na nieliniowych właściwościach kryształów SiC i związanych z nimi zastosowaniach nie są jeszcze zakończone.Niniejsza praca traktuje nieliniowe właściwości optyczne kryształów 4H- i 6H-SiC jako główną treść badań i ma na celu rozwiązanie podstawowych problemów kryształów SiC w zakresie nieliniowych właściwości optycznych, aby promować zastosowanie kryształów SiC w tej dziedzinie optyki nieliniowej.Przeprowadzono szereg powiązanych prac teoretycznie i eksperymentalnie.Główne wyniki badań są następujące: Najpierw badane są podstawowe nieliniowe właściwości optyczne kryształów SiC.Zbadano zmienną temperaturę załamania kryształów 4H- i 6H-SiC w zakresie widzialnym i średniej podczerwieni (404,7nm~2325.4nm) i dopasowano równanie Sellmiera na zmienny temperaturowy współczynnik załamania światła.Do obliczenia dyspersji współczynnika termooptycznego wykorzystano teorię modelu pojedynczego oscylatora.Podano wyjaśnienie teoretyczne;badany jest wpływ efektu termooptycznego na dopasowanie fazowe kryształów 4H- i 6H-SiC.Wyniki pokazują, że na dopasowanie fazowe kryształów 4H-SiC nie ma wpływu temperatura, podczas gdy kryształy 6H-SiC nadal nie mogą osiągnąć dopasowania fazowego do temperatury.stan: schorzenie.Dodatkowo zbadano współczynnik podwojenia częstotliwości półizolującego kryształu 4H-SiC metodą Maker fringe.Po drugie, badane są femtosekundowe generowanie parametrów optycznych i wydajność wzmacniania kryształu 4H-SiC.Dopasowanie fazowe, dopasowanie prędkości grupowej, najlepszy kąt niewspółliniowości i najlepsza długość kryształu 4H-SiC pompowanego laserem femtosekundowym 800 nm są analizowane teoretycznie.Wykorzystanie lasera femtosekundowego o długości fali 800nm ​​wyjściowej przez laser Ti:Sapphire jako źródła pompy, z wykorzystaniem dwustopniowej optycznej technologii parametrycznego wzmocnienia, z zastosowaniem półizolującego kryształu 4H-SiC o grubości 3,1 mm jako nieliniowego kryształu optycznego, przy dopasowaniu fazowym 90°, Po raz pierwszy uzyskano eksperymentalnie laser średniej podczerwieni o centralnej długości fali 3750 nm, energii pojedynczego impulsu do 17 μJ i szerokości impulsu 70 fs.Laser femtosekundowy 532 nm jest używany jako światło pompy, a kryształ SiC jest dopasowywany fazowo pod kątem 90°, aby wygenerować światło sygnałowe o środkowej długości fali wyjściowej 603 nm poprzez parametry optyczne.Po trzecie, badana jest wydajność poszerzania widma półizolującego kryształu 4H-SiC jako nieliniowego ośrodka optycznego.Wyniki eksperymentalne pokazują, że połowa maksymalnej szerokości poszerzonego widma rośnie wraz z długością kryształu i gęstością mocy lasera padającego na kryształ.Wzrost liniowy można wytłumaczyć zasadą samomodulacji fazy, która jest spowodowana głównie różnicą współczynnika załamania kryształu z natężeniem padającego światła.Jednocześnie analizuje się, że w femtosekundowej skali czasu nieliniowy współczynnik załamania kryształu SiC można przypisać głównie elektronom związanym w krysztale i elektronom swobodnym w paśmie przewodnictwa;a technologia z-scan służy do wstępnego badania kryształu SiC pod laserem 532 nm.Nieliniowa absorpcja i nieliniowy współczynnik załamania światła.



2. wielkość podłoża standardowego

Specyfikacja podłoża z węglika krzemu (SiC) o średnicy 4 cali

Stopień Zerowa klasa MPD Klasa produkcyjna Stopień naukowy Klasa manekina
Średnica 76,2 mm ± 0,3 mm lub 100 ± 0,5 mm;
Grubość 500±25um
Orientacja opłatka 0° od (0001) oś
Gęstość mikrorur ≤1 cm-2 ≤5 cm-2 ≤15 cm-2 ≤50 cm-2
Oporność 4H-N 0,015~0,028 Ω•cm
6H-N 0,02~0,1 Ω•cm
4/6H-SI ≥1E7 Ω·cm
Podstawowe mieszkanie i długość {10-10}±5,0°,32,5 mm±2,0 mm
Druga płaska długość 18,0 mm ± 2,0 mm
Drugorzędna orientacja płaska Krzem do góry: 90° CW.od Prime flat ±5,0°
Wykluczenie krawędzi 3 mm
TTV/Łuk/Wypaczenie ≤15μm /≤25μm /≤40μm
Chropowatość Polski Ra≤1 nm, CMP Ra≤0,5 nm
Pęknięcia przez światło o dużej intensywności Nic 1 dozwolony, ≤2 mm Łączna długość ≤ 10 mm, pojedyncza długość ≤ 2 mm
Sześciokątne płytki o wysokiej intensywności światła Powierzchnia skumulowana ≤1% Powierzchnia skumulowana ≤1% Powierzchnia skumulowana ≤ 3%
Obszary Polytype przez światło o wysokiej intensywności Nic Powierzchnia skumulowana ≤2% Powierzchnia skumulowana ≤5%


Można również dostarczyć Sic wafel & wlewki 2-6 cali i inny niestandardowy rozmiar.



3. Wyświetlanie szczegółów produktów

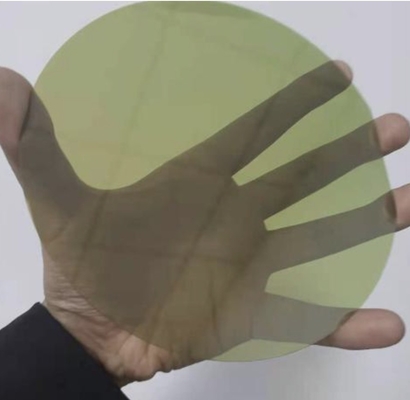

podkład 2" 3" 4" 6" 4h-Semi 4H-N Podłoże izolacyjne Sic Wafel krzemowo-węglikowy sic 0

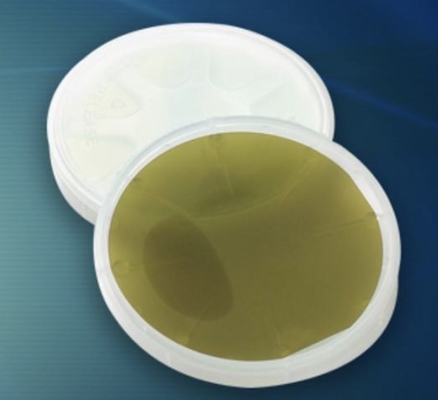

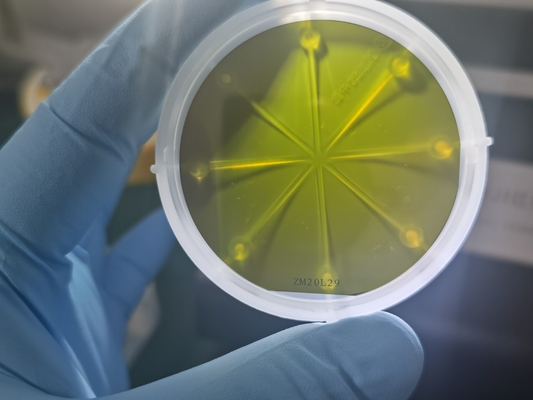

podkład 2" 3" 4" 6" 4h-Semi 4H-N Podłoże izolacyjne Sic Wafel krzemowo-węglikowy sic 1podkład 2" 3" 4" 6" 4h-Semi 4H-N Podłoże izolacyjne Sic Wafel krzemowo-węglikowy sic 2





Pakiet dostawy

podkład 2" 3" 4" 6" 4h-Semi 4H-N Podłoże izolacyjne Sic Wafel krzemowo-węglikowy sic 3

FAQ
  • Q1.Czy Twoja firma jest fabryką lub firmą handlową?
  •
  • Jesteśmy fabryką i możemy również eksportować sami.
  •
  • Q2.Czy Twoja firma pracuje tylko z sic businessem?
  • tak;jednak nie hodujemy sic kryształu samodzielnie.
  •
  • Q3.Czy możesz dostarczyć próbkę?
  • Tak, możemy dostarczyć próbkę szafiru zgodnie z wymaganiami klienta
  •
  • Q4.Czy masz zapasy wafli ?
  • Zwykle przechowujemy w magazynie wafle sic o standardowym rozmiarze od 2-6 cali
  •
  • Q5.Gdzie znajduje się Twoja firma.
  • Nasza firma znajduje się w Szanghaju w Chinach.
  •
  • P6.Ile czasu zajmie otrzymanie produktów.
  • Przetwarzanie zajmuje zazwyczaj 3 ~ 4 tygodnie. Zależy to od wielkości produktów.
