Miejsce pochodzenia | CHINY |
Nazwa handlowa | zmkj |
Numer modelu | 2 cale 3 cale |
inne wymiary jak 2 cale, 3 cale, 4 cale, 5 cali, 6 cali, 8 cali, 10 cali i niestandardowy rozmiar szafirowego opłatka i soczewki optycznej również mogą być dostarczone.
Sapphire Substrate Features
Podłoże Sapphire
Typowy rozmiar soczewek opłatkowych i optycznych
Pozycja | 2 "50,8 mm 3 cale 76,2 mm |
Kryształ | LED Grade Sapphire |
Szafirowa Czystość | ≥ 99,9996% |
Kolor | Przezroczysty |
Orientacja | Płaszczyzna C z kafelkową osią M 0,20 ° ± 0,1 ° |
Średnica | 50,8 ± 0,1 mm 76,2 ± 0,1 mm |
Grubość | 430 ± 10um lub 400 ± 10um |
Podstawowa lokalizacja płaska | Oś A ± 0,2 ° |
Płaska długość | 16,0 ± 1 mm 22 ± 1 mm |
Powierzchnia przednia | Polerowane lusterko, EPI Ready |
Chropowatość powierzchni | Ra <3A |
Chropowatość tylnej strony | Drobne szlifowanie, Ra = 1,0 ± 0,2um (lub doule polized 2sp) |
TTV | ≤ 10um |
LTV | ≤2,5um (8mm * 8mm) |
KOKARDA | ≤-15um |
Osnowa | ≤15um |
Nazwa produktu | Szafirowe okno |
Materiał | Szafirowe kryształki |
Kolor | przezroczysty |
Tolerancja średnicy | +/- 0.02mm |
Jakość powierzchni | SD 20/10; 40/20; 60/40; 80/50 |
Wyczyść przysłony | > 90% średnicy |
Ścięcie | 0,25 mm * 45 stopni |
Podanie | Do użytku optycznego |

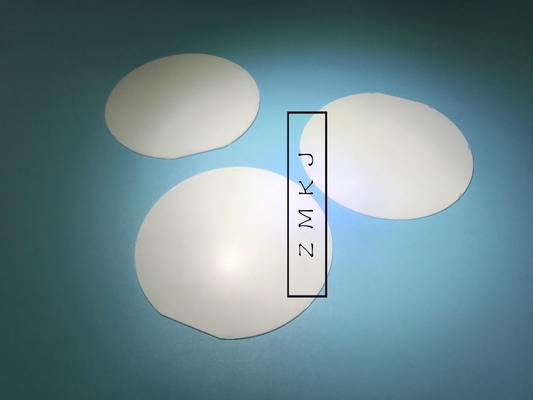

Przykładowe produkty w szczegółach
Data inspekcji
