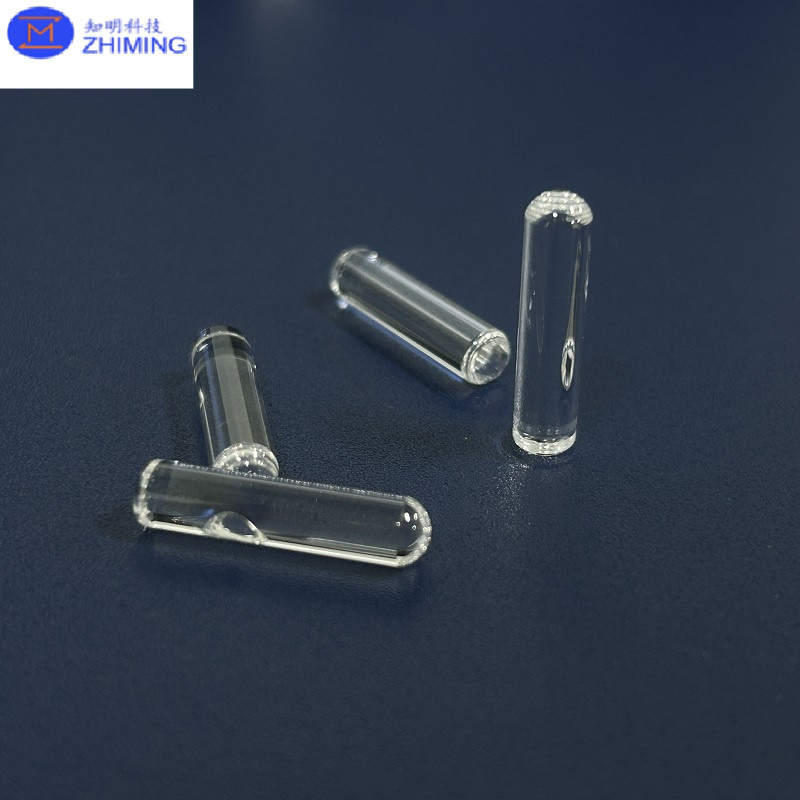

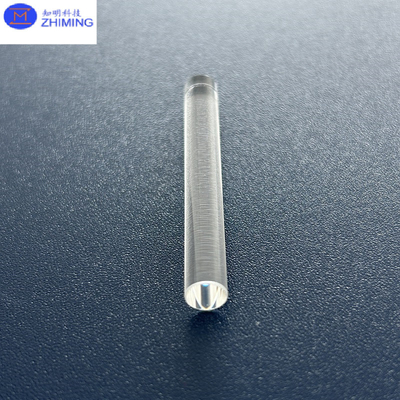

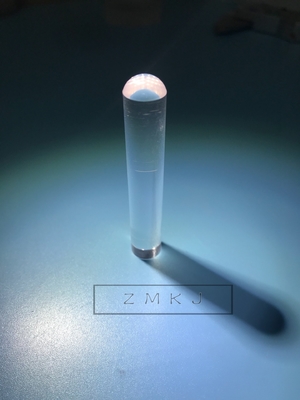

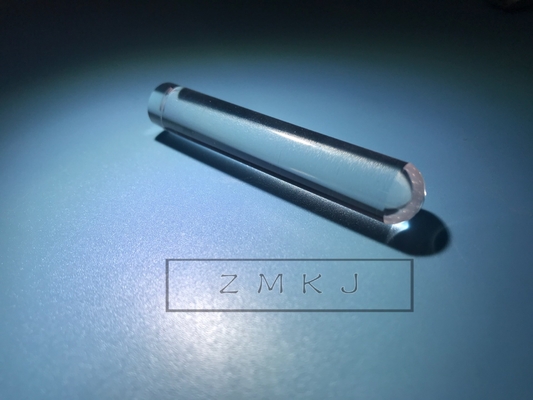

z zafirowego cylindra optycznego , Al2O3 jednokrystaliczne szkło, zafirowe ingoty ze szkła optycznego, zafirowe pręty optyczne, zafirowe kijki optyczne, Al2O3 jednokrystaliczne soczewki ze szkła, zafirowe ingoty ze szkła optycznego,Wyroby z włókien włókienniczych
Skąd wziął się szafir?
Wyroby syntetyczneSzafirjest jednokrystaliczną formą korundu, Al2O3, znany również jako alfa-alumina, alumina,
i jednokrystaliczny Al2O3Sapphire to tlenek aluminium w najczystszej postaci, bez porowatości lub granicy ziarna, co czyni go teoretycznie gęstym.termiczne, a jego właściwości trwałości sprawiają, że szafir jest preferowanym materiałem do projektowania systemów i komponentów o wysokiej wydajności.szafir jest najlepszym wyborem w porównaniu z innymi syntetycznymi jednokrystalami.
Główne właściwości szafiru:
| Formuła chemiczna |
Al.2O3 |
| Klasa kryształowa |
System sześciokątny, romboidalny klasy 3m |
| Stałe siatki, A |
a=4.785, c=12.991 |
| Gęstość, g/cm3 |
3.98 |
| Punkt topnienia, °K |
2303 |
| Twardość |
Knoop ((daN/mm2): 1800 równolegle do osi C, 2200 prostopadle do osi C, Mohs: 9 |
| Zakres transmisji optycznej, μm |
0.17 - 5.5 |
| Wskaźnik załamania przy 0,532 μm |
n0=1.7717, ne=1.76355 |
| Wchłanianie wody |
zero |
| Młody Modulus, średnia. |
345 |
| Moduł cięcia, Gpa |
145 |
| Moduł masowy, Gpa |
240 |
| Moduł gięcia (Moduł pęknięcia), Mpa |
420 w temperaturze 20°C, 280 w temperaturze 500°C |
| Współczynnik elastyczności |
C11=496, C12=164, C13=115, C33=498, C44=148 |
| Wskaźnik Poisson |
0.25-0.30 |
| Współczynnik tarcia |
00,15 dla stali, 0,10 dla szafiru |
| Wytrzymałość na rozciąganie, MPa |
400 przy 25°, 275 przy 500°, 345 przy 1000° |
| Siła gięcia, daN/mm2 |
35 do 39 |
| Wytrzymałość na ściskanie, GPa |
2.0 |
| Moduł Young's E, daN/mm2 |
3.6 x 104do 4,4 x 104 |
| Ciepło właściwe, J/(kg x K |
105 przy 91°K, 761 przy 291°K |
| Współczynnik termiczny linijnej ekspansji, K-1,w 323K |
6.66 x 10-6równolegle do osi optycznej, 5 x 10-6kolorowe na oś optyczną |
| Przewodność cieplna, W/(m x K) w 300K |
23.1 równolegle do osi optycznej, 25.2 prostopadle do osi optycznej |
| Odporność, ohm x cm |
1016(25°), 1011(500°), 106(1000°) |
| Stała dielektryczna |
11.5 (103- Dziesięć.9Hz, 25°) równolegle do osi C, 9,3 (103- Dziesięć.9Hz, 25°) prostopadła do osi C |
| Siła dielektryczna, V/cm |
4 x 105 |
| Wpływ strat |
1 x 10- 4 |
Rozpuszczalność
- W wodzie.
- w HNO3H.2Tak.4, HCl, HF
- w alkalicie
- w stopach metali Mg, Al, Cr, Co, Ni, Na, K, Bi, Zn, Cs |
nierozpuszczalne
nierozpuszczalne w temperaturze 300°C
nierozpuszczalne w temperaturze 800°C
nierozpuszczalne w temperaturze 800-1000°C |
| g -stabilność promieniowania |
Brak zmiany przepustowości powyżej 2,5 mm po ekspozycji na 107Brak widocznej barwienia po ekspozycji na 108Rads/h przez 60 minut w temperaturze - 195°C |
| Stabilność promieniowania protonowego |
Brak zmian w transmisji poniżej 0,3 μm po ekspozycji na 1012proton/cm2całkowita dawka |
Odporność chemiczna
|
Sapfir jest bardzo obojętny i odporny na atak w większości środowisk procesowych, w tym kwasu fluorowodoru i zastosowań plazmy fluoru powszechnie występujących w procesie obróbki płyt półprzewodnikowych (NF3,CF4) |
Jakie są zalety szafiru?
1-Cienkie i mocniejsze niż standardowe okna szklane
2-Przekazuje długości fal od promieniowania UV do średniej podczerwieni
3-Cechy Ekstremalna twardość powierzchni i odporność chemiczna
- Wysoka twardość: Pręty szafirowe są niezwykle twarde i wytrzymałe, podlegające tylko diamentom w skali Mohsa, co sprawia, że są odporne na zadrapania i zużycie.
- Doskonała przewodność cieplna: Pręty szafirowe skutecznie rozpraszają ciepło, dzięki czemu są idealne do zastosowań w warunkach wysokiej temperatury lub w środowiskach, w których zarządzanie cieplne ma kluczowe znaczenie.
- Wysoka przejrzystość optyczna: Pręty szafirowe są optycznie przejrzyste w szerokim zakresie długości fal (UV do IR), co czyni je odpowiednimi do elementów optycznych, takich jak soczewki i okna.
- Odporność chemiczna: Sapphire jest chemicznie obojętny i odporny na większość kwasów, kwasów alkalicznych i rozpuszczalników, co sprawia, że pręty z szafiru idealnie nadają się do stosowania w trudnych warunkach chemicznych.
- Izolacja elektryczna: Pręty szafirowe są doskonałymi izolacjami elektrycznymi, dzięki czemu są przydatne w zastosowaniach elektronicznych lub półprzewodnikowych, w których konieczna jest izolacja elektryczna.
- Wysoka wytrzymałość mechaniczna: Pręty szafirowe charakteryzują się wysoką wytrzymałością na rozciąganie i ciśnienie, co czyni je niezawodnymi w wymagających warunkach mechanicznych.
- Odporność na korozję: Odporność szafiru na korozję zwiększa jego trwałość, nawet w trudnych warunkach, takich jak ekstremalne temperatury lub narażenie na działanie substancji żrących.
Co to za aplikacje dla szafiru?
Substraty / płytki z szafiru:EPI-polerowane, optycznie polerowane, obrobione lub wycięte dyski, okna, substraty, puste części z szafiru, a także struktury epitaksjalne silikonu na szafiru (SOS).
pierwsza specyfikacja soczewek optycznych z safira
Średnica 0,2-300 mm lub na zamówienie
Tolerancja średnicy od +/- 0,1 mm do +/- 0,01 mm
Grubość 0,10-100 mm
Tolerancja grubości ± 0,1 mm lub +/- 0,01 mm
Jakość powierzchni (szkrapanie i wykopanie) 60/40, 40/20 lub lepsza20/10
Dokładność powierzchni λ/10, λ/2, λ
Przejrzystość otworu > 85%, > 90%
Równoległość +/-3',+/-30'
Wymaganie:
powłoka AR, BBAR lub na żądanie klienta ((UV, VIS, IR)

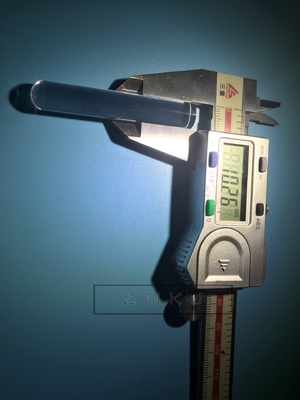

3.0 próbka
4Możemy dostarczyć profesjonalną usługę dostosowaną do potrzeb w czasie i zapewnić współpracę i wsparcie w zakresie rozwoju nowych produktów i urządzeń technologicznych.
Pozostałe produkty z materiałów półprzewodnikowych
5.0 pakowanie i dostawa
