Miejsce pochodzenia | CHINY |
Nazwa handlowa | zmkj |
Numer modelu | cylinder-020 |
Szafir jest jednym z najtrudniejszych materiałów i posiada bardzo dobrą transmisję w czasie
Widoczne i bliskie widmo IR.
Jest szeroko stosowany jako okno optyczne w urządzeniach i urządzeniach wojskowych na podczerwień i dalekiej podczerwieni
instrumenty technologii satelitarnej i kosmicznej oraz nawigacja i loty kosmiczne, takie jak nocna podczerwień
kamera noktowizyjna, itp. Okno szafirowego szkła jest intensywnie stosowane w wysokich
pola technologiczne.
O szafir są wykonane z jednego kryształu szafiru metodą KY, dzięki czemu są idealne
do wymagających zastosowań (takich jak systemy laserowe) ze względu na ich ekstremalną twardość powierzchniową, wysoką
przewodność cieplna, wysoka stała dielektryczna i odporność na zwykłe kwasy chemiczne i zasady.
Sapphire jest drugim najtwardszym kryształem obok diamentów, ze względu na ich wytrzymałość strukturalną, szafir
okna mogą być znacznie cieńsze niż inne zwykłe okna dielektryczne z ulepszonymi
przepuszczalność. Chemicznie szafir to monokryształy tlenek glinu (Al2O3) i jest przydatny w
zakres transmisji od 0,2 - 5,5μm
Typowe aplikacje szafirowe:
Podłoża szafirowe:
· Niebieskie diody LED (BLED's) - szafir to podłoże do wzrostu związków III-V i II-VI, takich jak GaN dla diod LED,
· W przypadku detektorów podczerwieni - wzrost tellurium kadmowo-rtęciowego (HgCdTe), nośniki waflowe GaAs, mikrofalowe układy scalone
Przemysł lotniczy:
· Szafir jest stosowany ze względu na jego trwałość i odporność na erozję / korozję, często w połączeniu z odpornością na wysokie temperatury, przy bardzo szerokim zakresie transmisji. Aplikacje obejmują:
· Windows - okna FLIR (Forward Looking Infra Red) dla czujników i innych elementów optycznych. Optyczna czystość w szerokim zakresie widmowym w połączeniu z trwałością w tej aplikacji.
· Okna - dla odporności na erozję w środowiskach solnych i dmuchawych szafir jest stosowany w konwencjonalnych oknach i kształtach kopułowych w zamian za bardziej miękkie, delikatniejsze materiały transmitujące podczerwień.
· Lampy przeciwdziałania - lampy błyskowe szafirowe są używane w IRCM (środki zaradcze w podczerwieni). Wysokotemperaturowe działanie szafiru łączy się z szerokim zakresem spektralnym w tym zastosowaniu.
Aplikacje analityczne:
· Szafir jest stosowany w aplikacjach analitycznych, w których spotyka się kombinacje związków o wysokiej temperaturze, ciśnieniu i kwasie fluorowodorowym. Aplikacje te wymagają przeżycia szafiru, a często wymagają innych właściwości, takich jak korzystna transmisja UV (ultrafioletowa) lub IR (podczerwona).
·
NMR (jądrowy rezonans magnetyczny) ; Szafir jest stosowany do bardzo wysokich ciśnień przy wymianie rur szklanych lub kwarcowych.
·
Przygotowanie próbki - szafir jest używany w komórkach trawiennych jako osłony i wkładki. Gdy stosuje się kwas fluorowodorowy, szafir zastępuje składniki kwarcowe
·
Chemia analityczna - do spektroskopii masowej, ICAP i innych systemów, szafir zastępuje quartware, aby poprawić trwałość i zmniejszyć zanieczyszczenie, zapewniając jednocześnie dobrą transmisję UV.
Zastosowania medyczne:
· Szafir jest stosowany w systemach chirurgicznych do transmisji laserowej oraz w kontakcie z płynami ustrojowymi.
·
Końcówki chirurgiczne - szafir jest używany w końcówkach kontaktowych dla różnych chirurgicznych zastosowań laserowych
·
Soczewki endoskopowe - szafir są często używane w soczewkach endoskopowych ze względu na ich trwałość w kontakcie z tkankami oraz w środowiskach sterylizacji, takich jak autoklawowanie
· Szafirowe noże - z szafirowym nożem możliwe są cieńsze sekcje. Idealna krawędź tego noża / ostrza zapewnia pozbawione zniekształceń sekcje o grubości do 10 mikronów.
Zastosowania optyczne:
· Szafir jest stosowany do zastosowań o krótkich i długich długościach fali (UV i IR) poza zakresem, w którym konwencjonalna optyka działa właściwie. Wysokie temperatury i wrogie otoczenie wymagają również zastosowania optyki szafirowej.
· Okienka iluminacyjne - dla bardzo jasnego oświetlenia szafirowe okna wytrzymują bardzo wysokie temperatury, zapewniając jednocześnie najszerszą transmisję widmową.

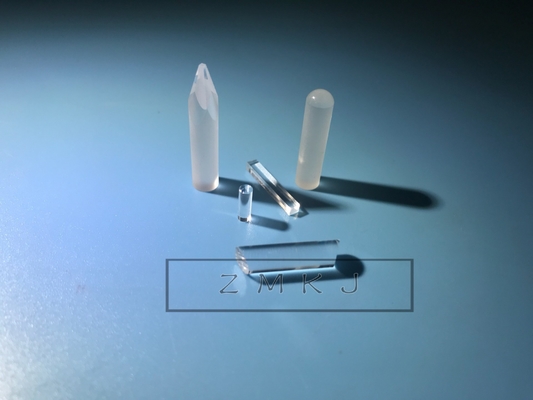

· Szafirowe przewodniki świetlne - szafirowe pręty; stosowane w termometrii wysokotemperaturowej poza zakresem optyki kwarcowej.
· Elementy optyczne : soczewki, pryzmaty i inna optyka laserowa i podczerwona są wykonane z szafiru o wysokiej jakości optycznej.
Branża zegarków: szafir jest szeroko stosowany w okularach do zegarków. Światowe zapotrzebowanie w ośrodkach przemysłu zegarmistrzowskiego na kryształy sapphire z odpornego na zarysowania kryształu. Jednak oprócz tradycyjnych płaskich kształtów, duże zapotrzebowanie na kryształy o kulistych i cylindrycznych kształtach.
Typowe specyfikacje:
Dostępne orientacje: | Oś C [0001], Oś R [1-102], Oś A [11-20], Oś M [10-10], Losowo |
Szafirowe okna / półprodukty | |
Średnica / szerokość: | 25,0 - 300,0 mm |
Tolerancja: | Standardowy ± 2 °, Specjalny do ± 0,1 ° |
Grubość: | Minimum 0,15, maksimum 120,0 mm |
Wykończenie powierzchni: | W przypadku cięcia, drobnego szlifu, docierania, polerowania s / d 80/50, 60/40, 40/20, 20/10, 10/5, zgodnie z MIL-0-13830A |
Koniec / Jakość krawędzi: | Drobny mielony, 60/40 |
"As-grown" szafirowy wlewek | dia1-dia300mm |
Wymiary | Wewnętrzna średnica do 50 mm, grubość ściany 0,5 - 4,0 mm, długość rur 300-600 mm |
Orientacja | Oś C w długości rury |
Polerowane szafirowe rurki: | Do średnicy wewnętrznej 50 mm, grubości ścianki 0,5 - 3,0 mm, długości rur 80-350 mm |
Wlewki: | Średnica / szerokość 5-300 mm, grubość / długość 1 - 200 mm |
Jakość powierzchni | As-cut, Ends / Edge Quality Diamond cut |
3,0 próbki
4. Możemy dostarczyć profesjonalną zindywidualizowaną usługę na czas i zapewnić współpracę i
obsługa nowego produktu i urządzenia technologicznego.
Skontaktuj się z nami w dowolnym momencie
