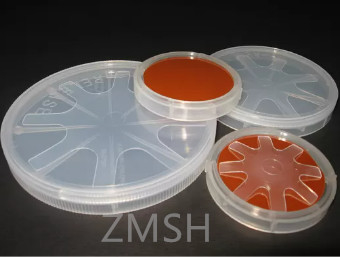

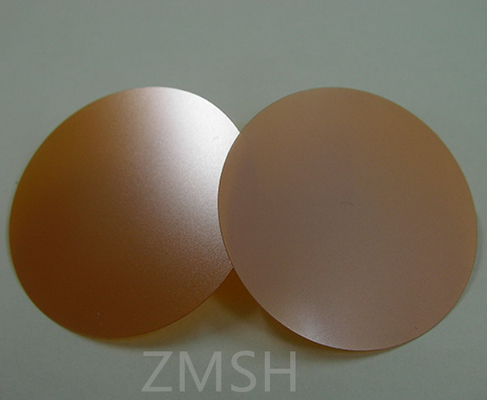

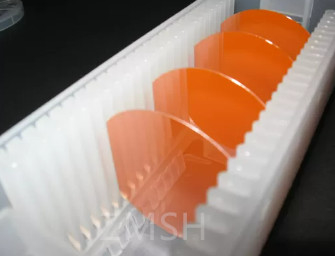

GaP Półizolowane płytki P Typ N Typ 400um 500um Zielone LED Czerwone Zielone światło emitowane

GaP Półizolowane płytki P Typ N Typ 400um 500um Zielone LED Czerwone Zielone światło emitowane

Opis:

Fosfyd galliowy jest powszechnie stosowanym materiałem półprzewodnikowym, który charakteryzuje się wysoką przewodnością i wysoką wydajnością konwersji fotoelektrycznej.Fosforek galium może być stosowany w produkcji ogniw słonecznychFosforek galium (GaP) jest ważnym materiałem fotonicznym, który od dawna jest stosowany jako materiał aktywny w diodach emitujących zielone światło.GaP jest pośrednią przepustką (2.26 eV) półprzewodnik o wysokim wskaźniku załamania (n> 3) i trzeciego rzędu nieliniowy i przezroczysty w zakresie długości fali od 450 nm do 11 μm.jako kryształ niecentrosymetryczny o dużym nieliniowym i niezerowym współczynniku piezoelektrycznym drugiego rzędu, jest dobrze przystosowany do przyszłych zastosowań zintegrowanej fotoniki w zakresie widzialnym, bliskiej podczerwieni, telekomunikacji i średniej podczerwieni.

Charakterystyka:
Fosfyd galliowy GaP, ważny półprzewodnik o unikalnych właściwościach elektrycznych, jak inne materiały złożone III-V, krystalizuje w termodynamicznie stabilnej strukturze sześciennej ZB,jest pomarańczowo-żółtym półprzezroczystego materiału krystalicznego o pośredniej przepaści pasmowej 2.26 eV (300K), który jest syntetyzowany z 6N 7N gallu i fosforu o wysokiej czystości i wytwarzany w pojedynczy kryształ za pomocą techniki Liquid Encapsulated Czochralski (LEC).Kryształ fosfidu galliowego jest dopowany siarką lub telurem w celu uzyskania półprzewodnika typu n, oraz cynku dopowanego jako przewodność typu p do dalszej produkcji w żądanej płytce, która ma zastosowanie w systemie optycznym, urządzeniach elektronicznych i innych optoelektronicznych.Jednorazowa płytka Crystal GaP może być przygotowana Epi-Ready dla LPEWysokiej jakości płytki P-typ z jednokrystalicznym fosforanem galium GaP,Przewodnictwo typu n lub bez dopingu w Western Minmetals (SC) Corporation może być oferowane w rozmiarach 2 ′′ i 3 ′′ (50 mm), średnica 75 mm), orientacja < 100>,< 111> z wykończeniem powierzchni w procesie cięcia, polerowania lub gotowości epi.

Parametry techniczne:

Zastosowanie:

Urządzenia oświetleniowe LED: GaP służy jako materiał LED stosowany w urządzeniach oświetleniowych i wyświetleniowych.

Komórki słoneczne: stosowane w produkcji paneli słonecznych do przekształcania energii słonecznej w energię elektryczną.

Instrumenty analityczne widmowe: Używane w laboratoriach i badaniach naukowych do analizy widmowej optycznej.

Wzmacniacze półprzewodnikowe: stosowane w wzmacniaczach i układach scalonych do zastosowań RF i mikrofalowych.

Fotodetektory: Używane w czujnikach i detektorach optycznych do pomiarów optycznych i zastosowań czujnikowych.

Urządzenia mikrofalowe RF: stosowane w obwodach o wysokiej częstotliwości i mikrofalowych jako komponenty o wysokiej wydajności.

Urządzenia elektroniczne o wysokiej temperaturze: Używane w urządzeniach elektronicznych działających w środowiskach o wysokiej temperaturze.

Urządzenia elektroniczne o wysokiej częstotliwości: stosowane w systemach elektronicznych o wysokiej częstotliwości, takich jak wzmacniacze mocy RF.

Pozostałe produkty:

Wafer GaN:

Częste pytania:

P: Jaka jest nazwa firmyPółizolowane płytki GaP?

A: Nazwa handlowaPółizolowane płytki GaPjest ZMSH.

P: Co to jest certyfikacjaPółizolowane płytki GaP?

A: CertyfikacjaPółizolowane płytki GaPjest ROHS.

P: Gdzie jest miejsce pochodzeniaPółizolowane płytki GaP?

A: Miejsce pochodzeniaPółizolowane płytki GaPto Chiny.

P: Jaka jest MOQGaP półizolowane płytki jednocześnie?

A: MOQ produktuPółizolowane płytki GaPTo 25 sztuk na raz.
